T 264

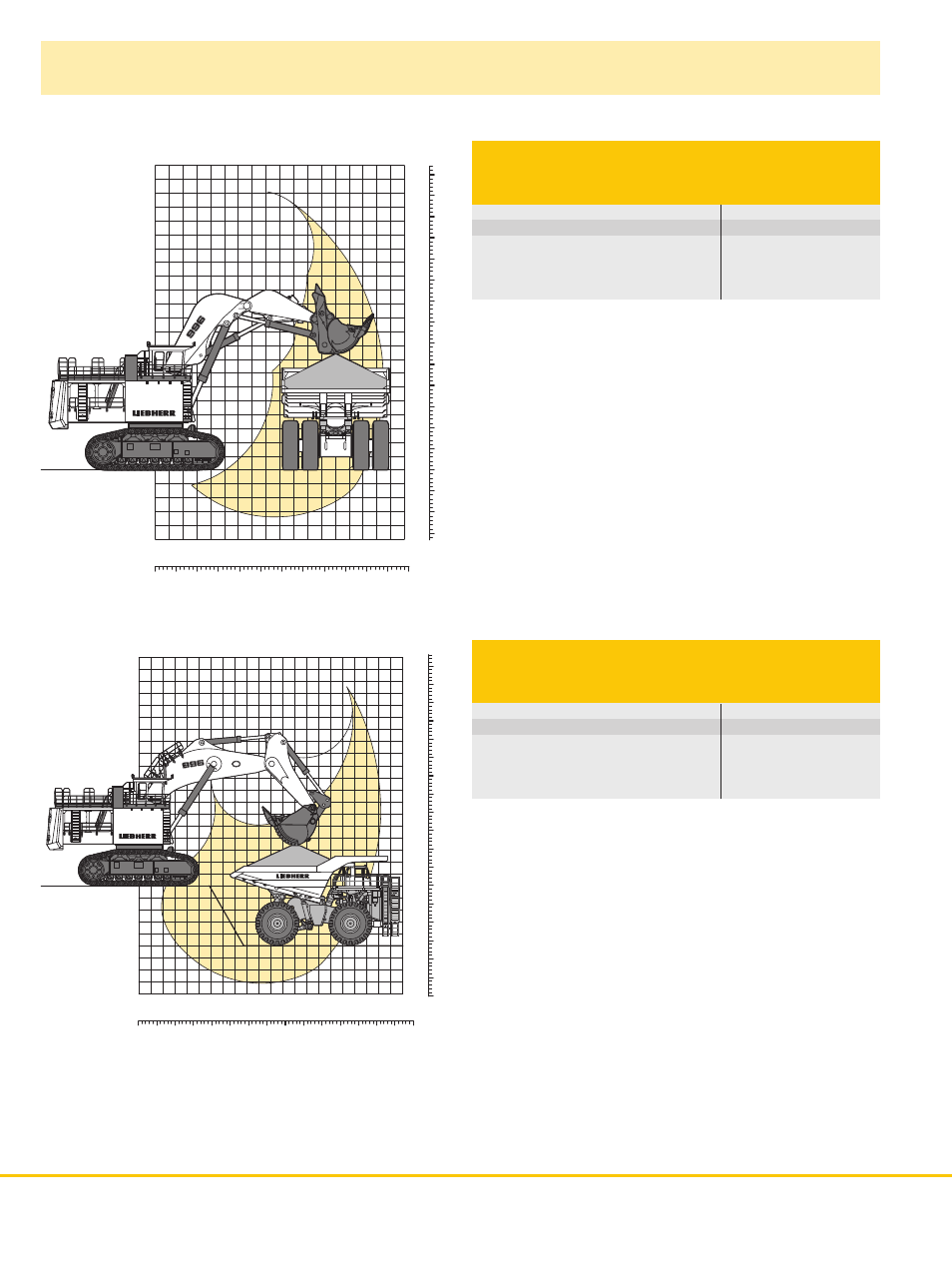

Погрузочные диаграммы
Внедорожный самосвал T 264, работающий под погрузкой
гидравлическим экскаватором Liebherr R 996 B в
конфигурации прямая лопата
Максимальная высота разгрузки
12,9 м / 42'3"
Высота погрузки самосвала
6,3 м / 20'8"
Число ковшей при погрузке
(для удельного насыпного веса
материала 1,8 т/м
3
и коэффициенте
заполнения ковша 95 %)
4 ковша
Внедорожный самосвал T 264, работающий под погрузкой
гидравлическим экскаватором Liebherr R 996 B в
конфигурации обратная лопата
Максимальная высота разгрузки
10,7 м / 34'11"
Высота погрузки самосвала
6,3 м / 20' 8"
Число ковшей при погрузке
(для удельного насыпного веса
материала 1,8 т/м
3
и коэффициенте
заполнения ковша 95 %)
4 ковша
