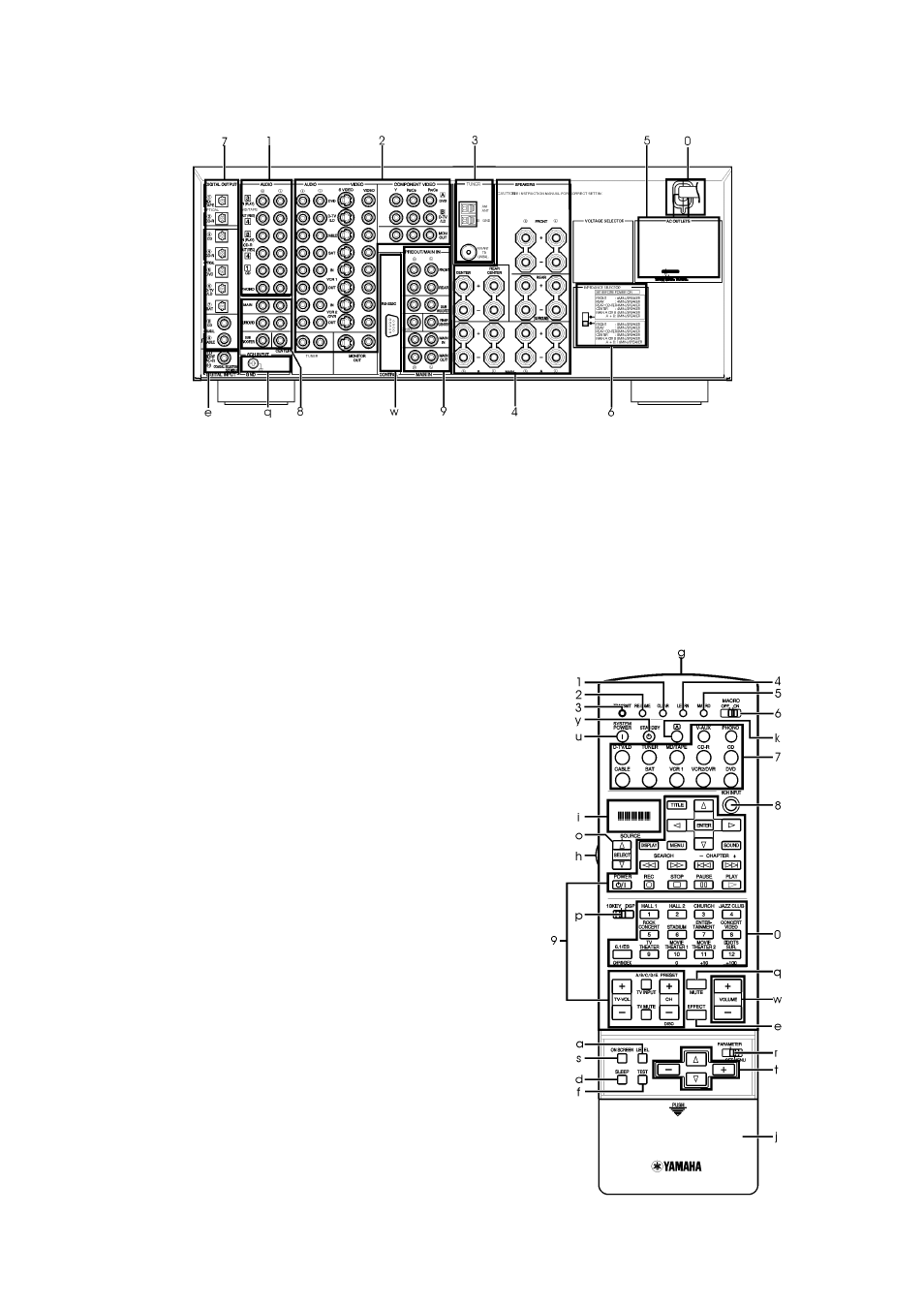

Задняя панель
1 – разъемы для подключения аудио компонентов
2 – разъемы для подключения видео компонентов
3 – антенные разъемы (только для RX-V3000RDS)
4 – разъемы для подключения акустических систем
5 - разъем AC OUTLET для подачи питания на подключенные аудио/видео компоненты
6 – переключатель IMPEDANCE SELECTOR должен быть установлен в положение,
соответствующее подключенным акустическим системам. Перед изменением положения
переключателя установите аппарат в дежурный режим.
7 –цифровые разъемы DIGITAL OPTICAL/COAXIAL
8 – разъем 6CH INPUT
9 – разъемы PRE OUT/MAIN IN
0 – кабель питания
q – разъем GROUND
w – дополнительный разъем управления RC-232
e – входной разъем
ˆRF (AC-3) – только для DSP-AX2
базовой и китайской моделей.
Пульт дистанционного управления
1 - CLEAR – функция удаления в режимах
программирования LEARN
2 - RE-NAME – изменение названия источника на дисплее
3 – TRANSMIT –индикатор передачи сигнала
4 – LEARN – программирование кодов производителя или
функций других пультов ДУ.
5 – MACRO – программирование серий команд под одной
кнопкой
6 – MACRO ON/OFF – включение и отключение функций
макросов
7 – кнопки выбора входного источника
8 - 6CH INPUT – переключение в режим 6CH INPUT для
использования внешнего декодера
9 – группа кнопок для управления выбранным источником
0 – группа кнопок выбора программ и ввода цифр.
q - MUTE – отключение звука.
w - VOLUME – регулировка громкости
e - EFFECT - включение и отключение громкоговорителей
эффектов (центр, фронт, тыл и центр тыл).
r - PARAMETER/SET MENU – выбор режима
PARAMETER или SET MENU.
t - Кнопки курсора используются для регулировки
параметров или установки пунктов меню
y - STANDBY - переключение аппарата в дежурный
режим.
