Инструкция по эксплуатации Yamaha DSP-AX2
Страница 16
16
Прежде чем начать
1. Установите регуляторы BASS и TREBLE на фронтальной панели в положение «0»
(центральная позиция) и отключите BASS EXTENTUION (OFF).
2. Займите наилучшую позицию для прослушивания и установите переключатель
PARAMETER/SET MENU на пульте ДУ в положение PRAMETER.
3. Установите переключатель 10KEY/DSP на пульте ДУ в положение DSP и нажмите кнопку
/DTS SUR.
4. Нажмите клавишу TEST для выбора нужного режима настройки.
· Выберите TEST DOLBY SUR для выравнивания выходных уровней центрального, тылового
центрального, левого и правого тыловых каналов с уровнем основных фронтальных
каналов.
· Выберите TEST DSP для выравнивания выходного уровня фронтальных
громкоговорителей для эффектов с уровнем основных фронтальных каналов.

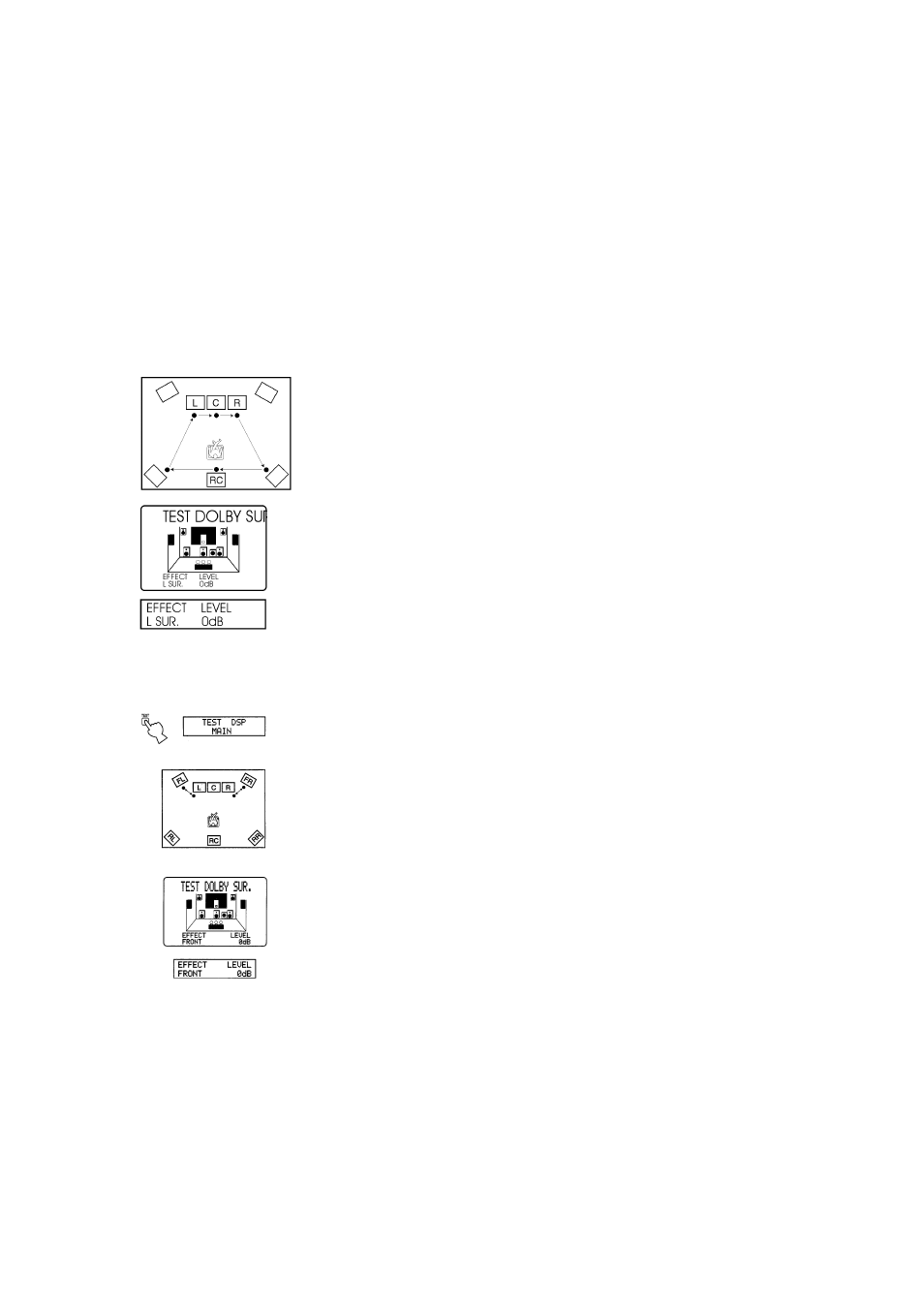

Dolby Surround Test
Тест Dolby Surround используется для балансировки выходных уровней
каналов, используемых для систем пространственного звучания.
1. Нажмите кнопку TEST на пульте ДУ, чтобы TEST DOLBY SUR
появилось на мониторе и на дисплее фронтальной панели.
2. Отрегулируйте громкость каждого канала кнопками VOLUME+/-.
· Тестовый сигнал воспроизводится каждым громкоговорителем в
течение 2.5 секунд по порядку: левый основной
à центральный à
правый основной
à правый тыловой à центральный тыловой à левый
тыловой…
· Вы можете временно остановить последовательность кнопками
курсора
/ или \.
· Нажимайте кнопки/ или \, чтобы выбрать канал.
3. После окончания регулировок нажмите кнопку TEST дважды.
· Вы можете увеличивать уровень всех тыловых и центрального каналов
до +10дБ, если после максимального увеличения уровня громкость тыловых каналов все
еще меньше громкости основных фронтальных громкоговорителей, выберите в пункте
меню установок 1G.MAIN LEVEL значение «-10dB» и отрегулируйте уровни снова.
DSP TEST
1. Нажмите кнопку TEST на пульте ДУ , чтобы TEST DSP появилось на
мониторе и на дисплее фронтальной панели.
2. Отрегулируйте громкость VOLUME, чтобы слышать тестовый сигнал.
· Тестовый сигнал воспроизводится попеременно в течение 2.5 секунд
громкоговорителями для эффектов и основными громкоговорителями.
3. Отрегулируйте уровень громкоговорителей для эффектов кнопками +
и –, чтобы громкость всех каналов была одинаковой. Тестовый сигнал при
регулировке громкости автоматически воспроизводится
громкоговорителями для эффектов.
4. После окончания регулировок нажимайте кнопку TEST до тех пор,
пока не появится текущая программа DSP.
· Если Вы не слышите тестовый сигнал, устанавливая VOLUME,
отключите питание и проверьте правильность подключения акустических
систем.
· Тестовый сигнал может воспроизводиться попеременно правым и левым
громкоговорителем для эффектов, это удобно для проверки правильности подключения.
Нажмите кнопку
для воспроизведения сигнала левым каналом или кнопку для
воспроизведения сигнала правым каналом (экранный дисплей указывает, какой канал
воспроизводит сигнал).
· Нельзя отрегулировать уровни каналов для эффектов по отдельности.
· Вы можете временно остановить смену каналов кнопками курсора + или -.
· Тональность звучания громкоговорителей может быть отрегулирована с помощью пунктов
меню установок 5.CENTER GEQ.
· Вы можете увеличивать уровень фронтальных каналов для эффектов до +10дБ, если после
максимального увеличения уровня громкость этих каналов все еще меньше громкости
