10
Подключение акустических систем
Убедитесь, что правильно подключаете левый и правый каналы с соблюдением полярности.
При неверном подключении звука слышно не будет либо он будет ненатуральным и без низких
частот.
При необходимости в меню установок измените конфигурацию акустических систем в
соответствии с числом и размером подключенных громкоговорителей после завершения
соединения.
Кабели акустических систем
Кабель акустической системы состоит из двух проводов, отличающихся цветом, полосками или
формой. Обратите внимание на полярность подключения разъемов акустических систем.
1. Зачистите изоляцию на концах проводов примерно на 9 мм.
2. Закрутите проводники на зачищенных концах для предотвращения короткого замыкания.
Подключение к разъемам SPEAKERS
3. Открутите рукоятки терминалов по часовой стрелке.
4. Вставьте только зачищенный конец провода в отверстие терминала
5. Затяните рукоятку.
· Если кабели имеют штекеры типа «Banana», закрутите рукоятки
терминалов и вставьте штекер в разъем.
· Будьте внимательны, чтобы не было короткого замыкания, иначе
устройство может быть повреждено, даже если включатся защитные
схемы.

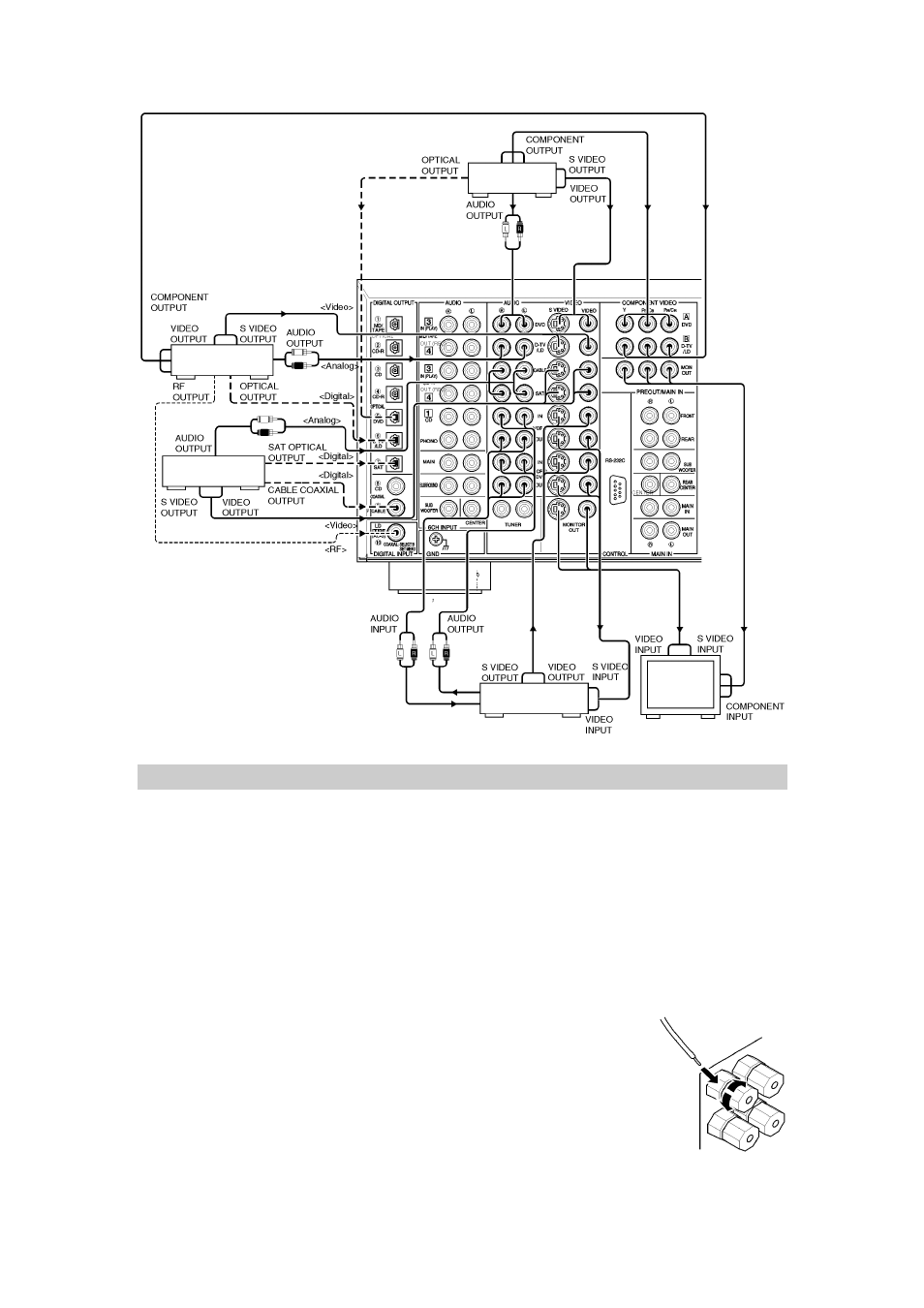

DTV или LD
проигрыватель
проигрыватель
DVD
Выходной сигнал RF
(только для DSP-AX2)
Кабельный ТВ,
SAT
VCR1 или VCR2
монитор
