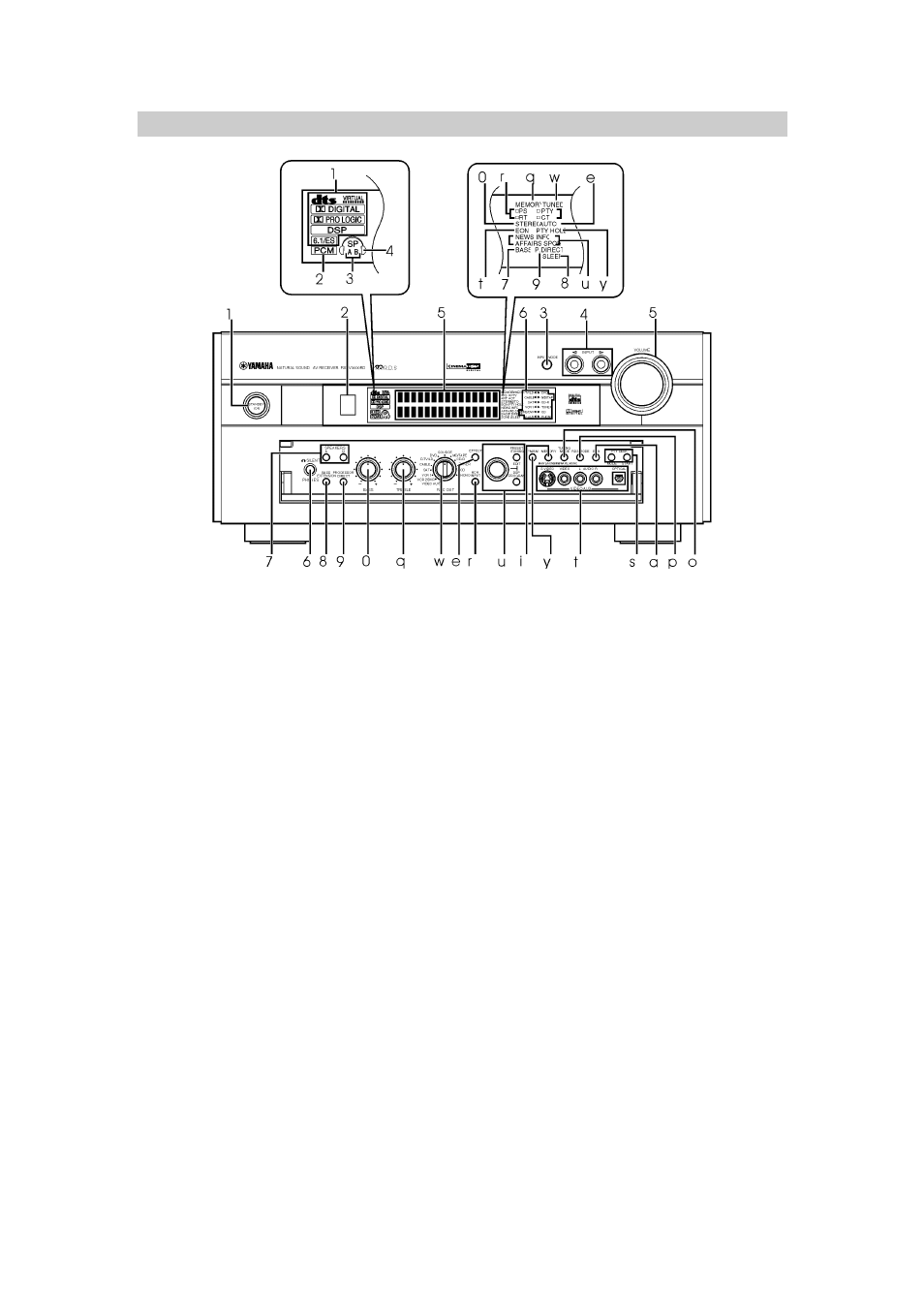

Фронтальная панель
(на рисунке показана модель RX-V3000RDS)
1. STANDBY/ON Нажмите на этот выключатель, чтобы включить питание. Нажмите на
него еще раз, чтобы перейти в режим ожидания. В этом режиме аппарат потребляет
очень малую мощность, и способен принимать сигнал от пульта управления. Перед
включением звука имеется задержка 4-5 секунд.
2. Датчик пульта управления. Принимает сигнал от пульта управления
3. Кнопка INPUT MODE. Выбирает режим входа для источника на получение двух или
более типов сигналов. Для входа 6CH INPUT входной режим выбрать нельзя.
4. INPUT ,. для выбора источника входного сигнала. Выбранный источник будет
показан на дисплее.
5. VOLUME. Одновременно регулирует громкость всех аудио каналов. (На уровень
записи не влияет).
6. Разъем для наушников PHONES. При использовании наушников подключите их к
этому разъему. При подключении наушников сигнал на разъемы PREOUT и на
громкоговорители не идет.
7. Переключатель SPEAKERS. Установите A или B (или A и B) в положение ON для
основных громкоговорителей, которые Вы будете использовать. Для основных колонок,
которые вы не будете использовать, установите этот переключатель на OFF.
8. Кнопка BASS EXTENSION. При его включении (нажат «ON») производится усиление
нижних частот по правому и левому основным каналам +6 дБ (60 Гц) при сохранении
общего тонального баланса. Это удобно при отсутствии сабвуфера в системе.
9. Кнопка PROCESSOR DIRECT ON/OFF – в нажатом состоянии из пути прохождения
сигнала исключаются схемы регулировки тональности (BASS, TREBLE и BASS
EXTENSION), что устраняет любые изменения в оригинальном сигналеДисплей.
Показывает различную информацию и операционное состояние аппарата.
1. Регулятор BASS. Поверните эту ручку, чтобы отрегулировать низкие частоты для правого и
левого каналов.
q. Регулятор TREBLE. Поверните эту ручку, чтобы отрегулировать высокие частоты для
правого и левого каналов.
w. Переключатель REC OUT – для выбора нужного источника для записи через аудио/видео
выходы.
e. Кнопка EFFECT. Включает и выключает выходной сигнал от центральной, фронтальных для
эффектов и задних колонок. Если выходные сигнал от центральной и задних колонок
отключены, все аудио сигналы Dolby Digital и DTS кроме сабвуфера распределяются между
основными правым и левым каналами.
