12

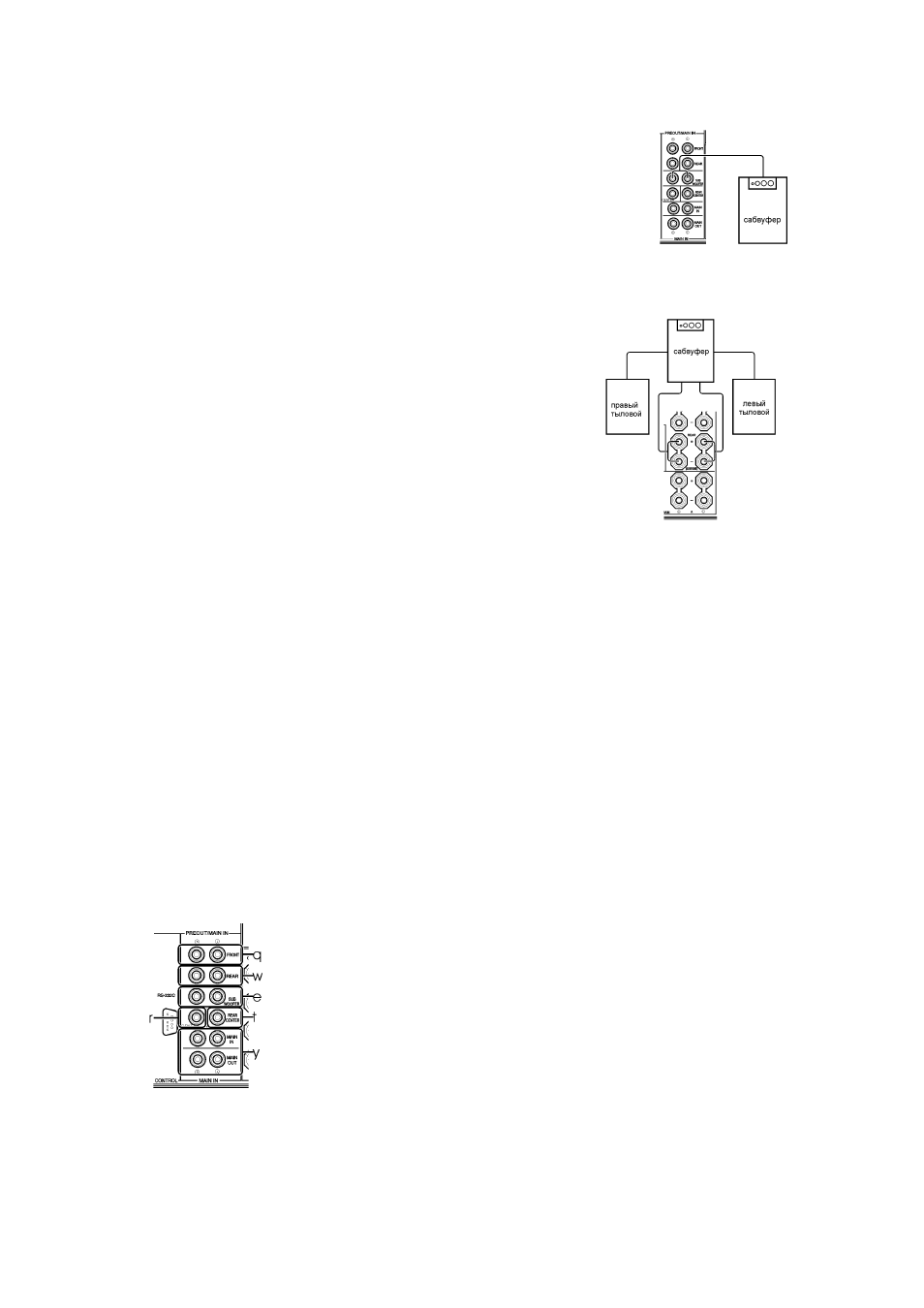

Подключение фронтального сабвуфера
1. Подключите входной разъем сабвуфера к гнезду PRE OUT/ MAIN IN
SUBWOOFER.
Предупреждение: разъем SUBWOOFER оборудован встроенным фильтром,
отсекающим частоты выше 90 Гц, при использовании активного сабвуфера
установите регулятор его фильтра на MAX.
Оба разъема SUBWOOFER передают одинаковый сигнал.
Подключение тылового сабвуфера
При использовании тылового и фронтального сабвуферов программы звукового поля CINEMA-
DSP будут воспроизводить максимально реалистичные и
динамичные эффекты кинофильмов. Чтобы воспользоваться
преимуществами этого динамичного звучания измените установку
пункта 1C.REAR L/R SP в меню установок на LARGE и
подключите ваши тыловые громкоговорители и сабвуфер как
указано ниже. Если тыловой сабвуфер не используется, выберите
установку этого пункта в соответствии с размерами тыловых
громкоговорителей.
1. Подключите терминал правый + Вашего сабвуфера к разъему
REAR R+, а терминал правый - Вашего сабвуфера к разъему
REAR R-.
2. Подключите терминал левый + Вашего сабвуфера к разъему
REAR L+, а терминал левый - Вашего сабвуфера к разъему REAR L-.
3. Подключите ваши тыловые акустические системы к выходным разъемам тылового
сабвуфера, соблюдая полярность.
Отрегулируйте уровень акустических систем с помощью регулировок сабвуфера, а не с
помощью этого аппарата.
Подключение внешнего декодера
Этот аппарат оборудован шестью дополнительными входными гнездами (левый и правый
основные, центральный, левый и правый тыловые, сабвуфер) для дискретного многоканального
входа от внешнего декодера, звукового процессора или предусилителя.
Подключите выходные гнезда Вашего внешнего декодера к разъему 6CH INPUT.
Будьте внимательны, чтобы правильно подключить левый и правый каналы. Для
прослушивания звука от внешнего декодера нажмите кнопку 6CH INPUT на передней панели
или пульте ДУ.
· При выборе в качестве источника 6CH INPUT, основной блок автоматически отключает
процессор звукового поля, и Вы не сможете использовать программы DSP.
· При выборе в качестве источника 6CH INPUT пункты SPEAKER SET в меню установок
роли не играют.
Подключение внешнего усилителя
Если вы хотите увеличить выходную мощность или хотите использовать другой усилитель,
подключите внешний усилитель к разъемам PRE OUT/MAIN IN.
q. FRONT – линейный выход фронтального канала для эффектов;
w. REAR (SURROUND) – линейный выход тыловых каналов.
e. SUBWOOFER: Низкочастотный сигнал, распределенный между
основными, центральным и/или тыловыми каналами направляется на этот
разъем. Частота среза составляет 90 Гц. Сигналы низкочастотных
эффектов LFE, генерируемые при декодировании DTS и Dolby Digital
также могут передаваться на этот разъем, если это установлено.
Регулировка уровня сабвуфера осуществляется на сабвуфере и не может
быт изменена с этого аппарата.
CENTER – линейный выход центрального канала.
REAR CENTER – линейный выход центрального тылового канала.
MAIN IN – линейный вход усилителя основного канала.
MAIN OUT – линейный выход основного канала, на сигнал, выходящий с этого разъема не
влияют установки регуляторов BASS, TREBLE, BALANCE, BASS EXTENTION.
