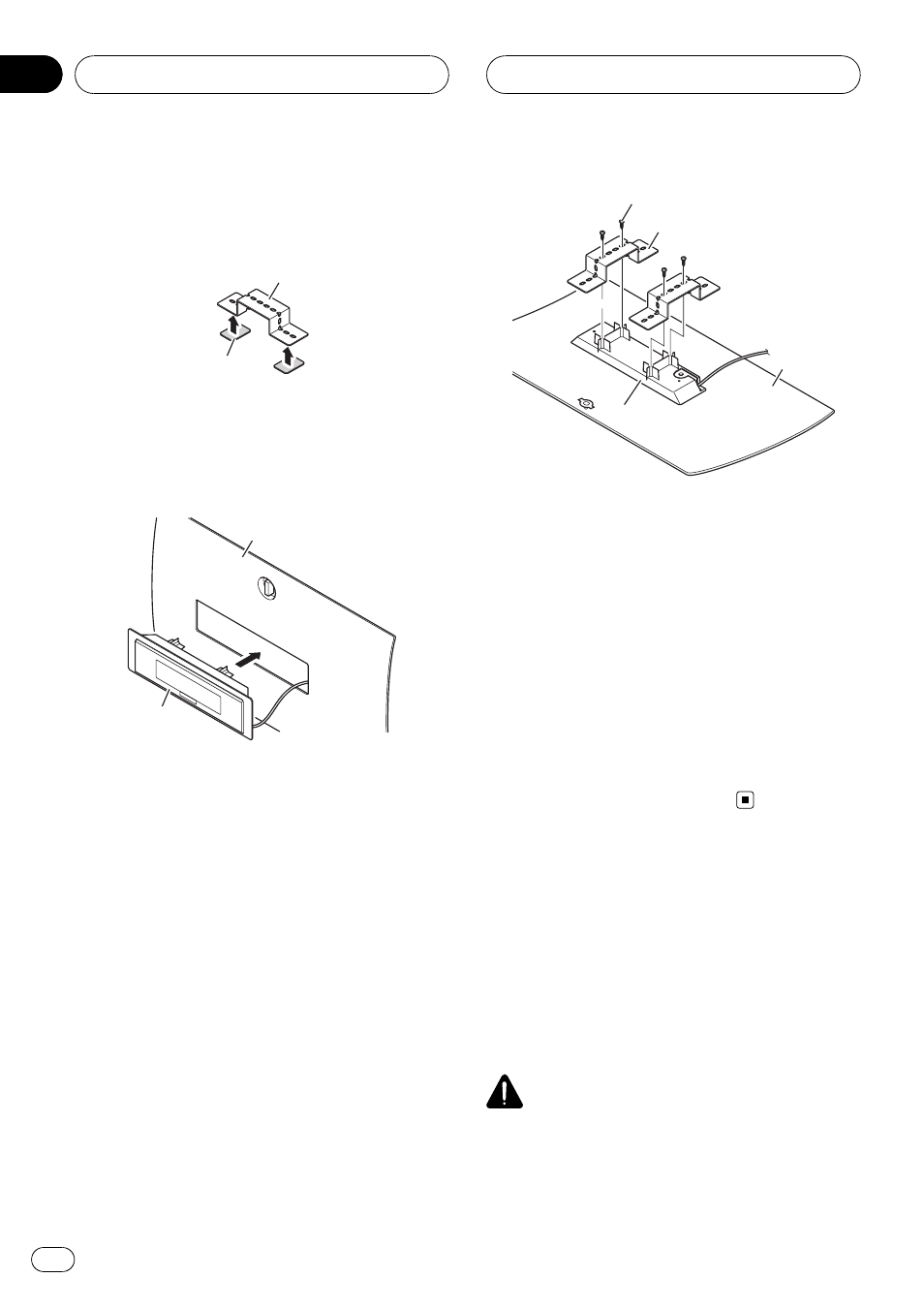

6 Приклейте двустороннюю клейкую
ленту к обеим контактным поверхно-
стям каждой металлической пластины.
2
1
1 Металлическая пластина
2 Двусторонняя клейкая лента
7 Закрепите дисплей на приборной
панели или консоли.
2
1
1 Приборная панель или консоль
2 Дисплей
8 Закрепите монтажную рамку и
металлические пластины с помощью
винтов, имеющихсяв комплекте.
! Убедитесь, что дисплей надежно
закреплен.
1
2
3
4
1 Винт (3 мм × 12 мм)
2 Металлическая пластина
3 Приборная панель или консоль
4 Монтажная рамка
9 Проложите кабель дисплея.
Закрепите кабель дисплея так, чтобы он не
мешал при управлении автомобилем.
# Для защиты кабеля дисплея обмотайте его
защитной лентой в местах соприкосновения с
металлическими деталями.
10 Установите приборную панель или
консоль на штатное место.
Установка пульта
дистанционного управления
на рулевом колесе
Перед установкой пульта
дистанционного управления
на рулевом колесе
ПРЕДУПРЕЖДЕНИЕ
! Закрепите все кабели так, чтобы они не
мешали при управлении автомобилем. В
противном случае это может стать причи-
ной возникновения серьезной опасности.
Установка
Ru
44
Раздел
09
