Важно
Этот способ установки требует специальных
навыков и опыта. В целях безопасности обя-
зательно проконсультируйтесь с дилером по
вопросам установки.

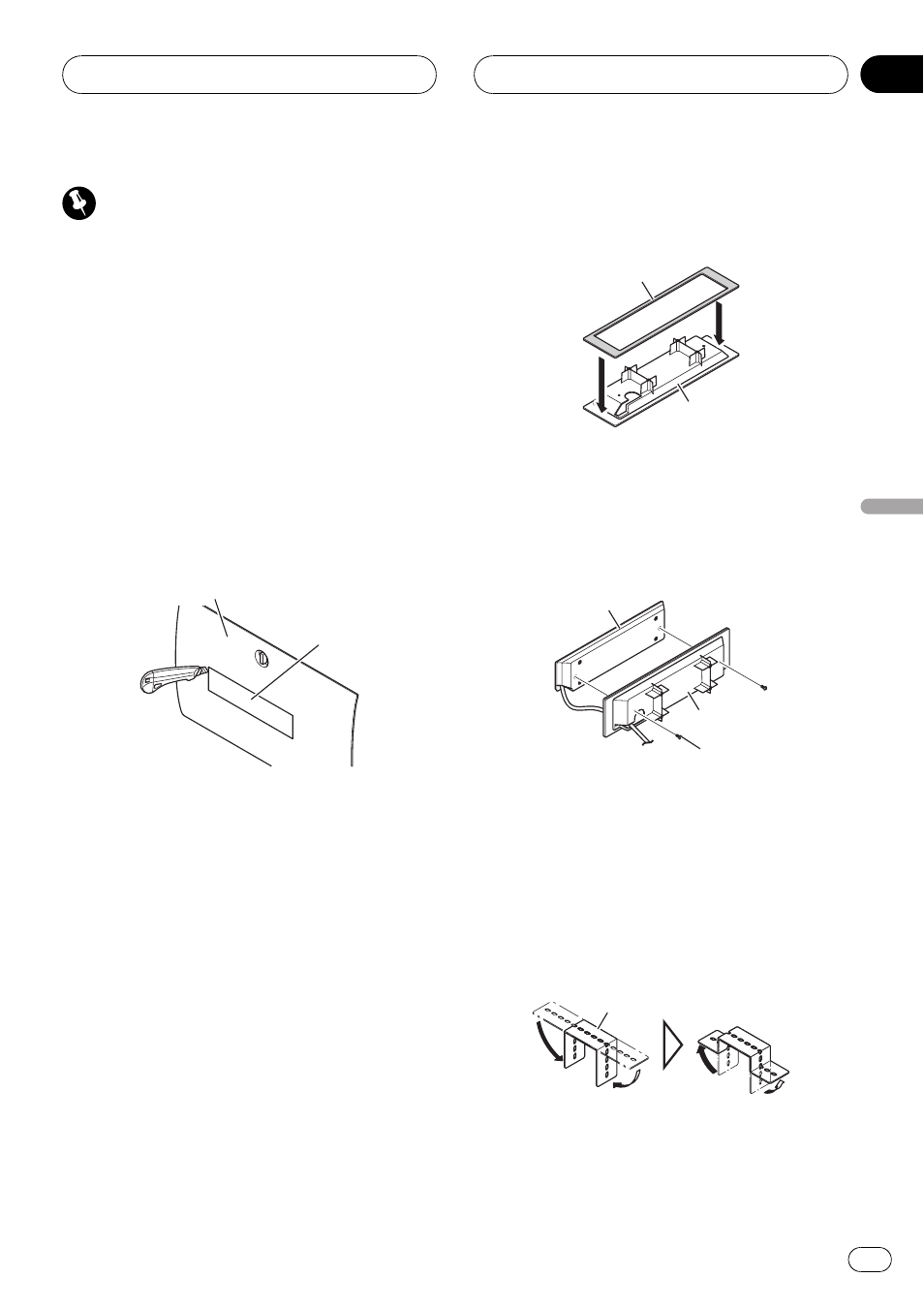

1 Демонтируйте приборную панель
или консольную панель, на которую Вы
хотите установить дисплей.
2 Вырежьте отверстие в приборной
панели или консоли, как показано на ри-
сунке.
Для вырезания отверстия используйте бу-
мажный шаблон, отпечатанный на упако-
вочной коробке.
1
2
1 Приборная панель или консоль
2 Бумажный шаблон
# Если размер отверстия окажется больше
необходимого, то дисплей может внезапно от-
соединиться. Это может стать причиной до-
рожно-транспортного происшествия или
получения травмы.
# Перед тем как просверлить монтажные от-
верстия, всегда проверяйте место сверления.
Не сверлите бензопровод, тормозную маги-
страль, электропроводку и другие важные
детали.
3 Приклейте двустороннюю клейкую
ленту по контуру внутренней поверхно-
сти монтажной рамки.
1
2
1 Двусторонняя клейкая лента
2 Монтажная рамка
4 Скрепите дисплей и монтажную
рамку между собой с помощью имею-
щихсяв комплекте винтов.
2
1
3
1 Дисплей
2 Монтажная рамка
3 Винт (2,6 мм × 5 мм)
5 Согните металлические пластины,
как показано на рисунке.
Согните металлические пластинки так,
чтобы они точно подошли к месту установ-
ки дисплея.
1
1 Металлическая пластина
# Металлические пластины жесткие. Для из-
гибания металлических пластин рекомендует-
ся использовать плоскогубцы или зажим.
