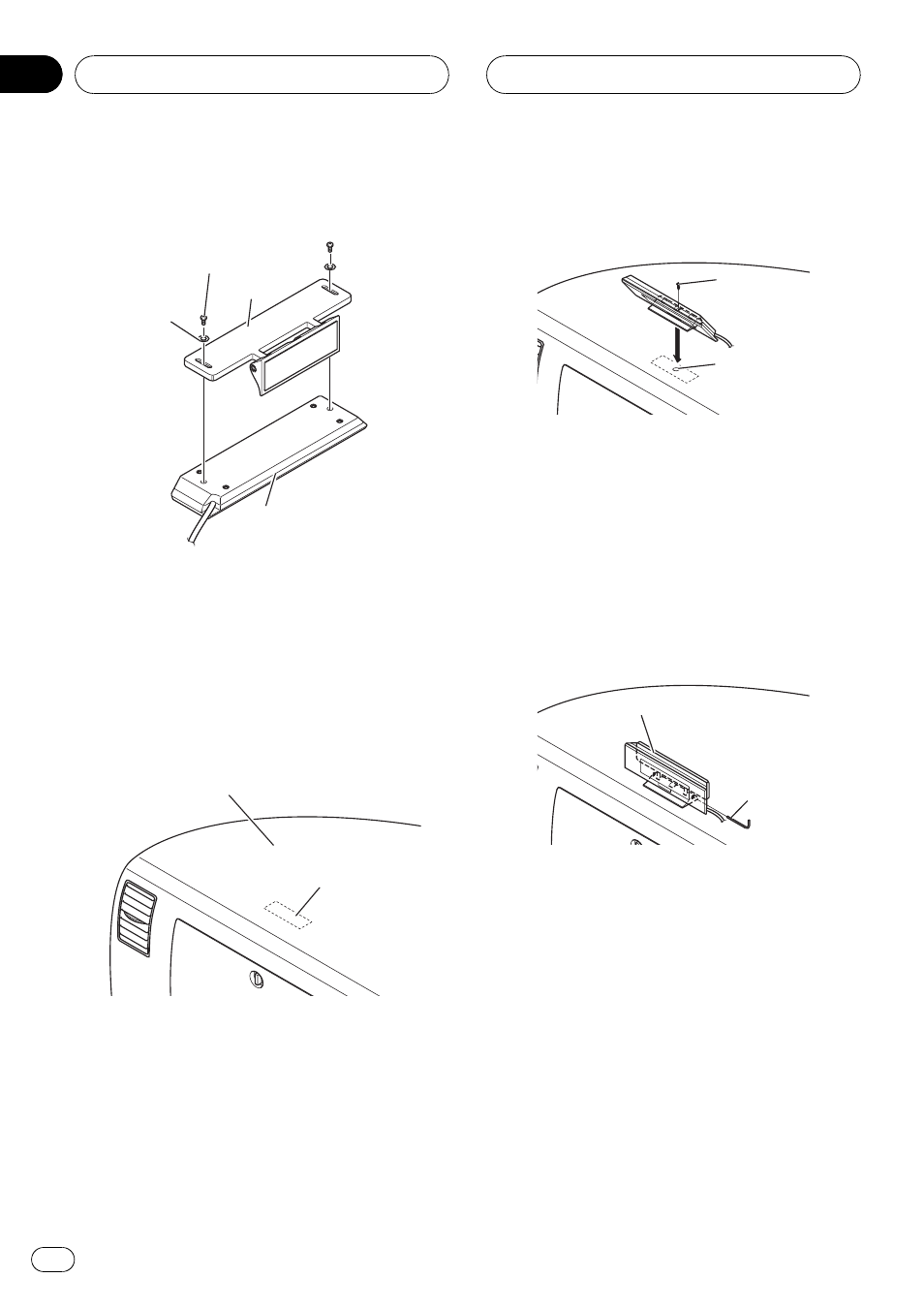

1 Прикрепите основание длямонтажа
к дисплею.
1
2
3
4
1 Винт с шестигранной головкой (2,6 мм ×
6 мм)
2 Основание для монтажа
3 Плоская шайба
4 Дисплей
2 Выберите место дляустановки ди-
сплея.
1
2
1 Приборная панель или консоль
2 Место для установки
3 Закрепите дисплей с помощью
винта и двусторонней клейкой ленты.
2
1
1 Винт
2 Просверлите отверстие диаметром 1,5
мм
# Удерживайте дисплей и основание для
монтажа строго горизонтально. В противном
случае закрепить дисплей с помощью винта
будет невозможно.
4 Отрегулируйте угол наклона ди-
сплея.
1
2
1 Дисплей
2 Шестигранный ключ
5 Проложите кабель дисплея.
Закрепите кабель дисплея так, чтобы он не
мешал при управлении автомобилем.
Установка с помощью
монтажной рамки
Тщательно протрите поверхность прежде,
чем приклеить к ней двустороннюю клей-
кую ленту.
Установка
Ru
42
Раздел
09
