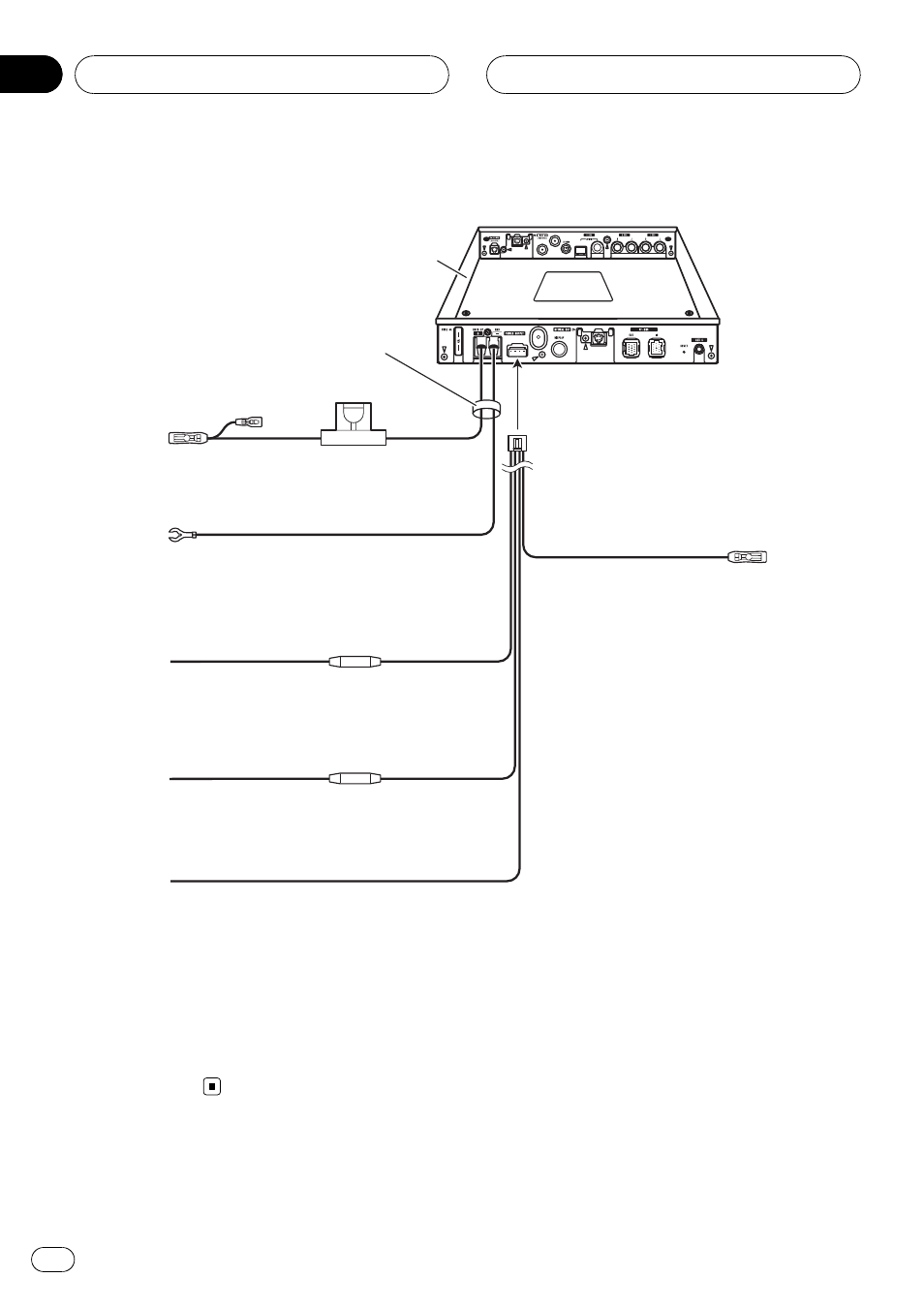

Подключение шнура питания
Заглушка
Прозрачный с черной маркировкой
(заземление на массу)
Подведите к чистой неокрашенной
металлической поверхности.
Плавкий
предохранитель (4 A)
Прозрачный с желтой маркировкой
Подключите к разъему источника
постоянного тока 12 В.
Красный
Подключите к разъему, на который подается напряжение
(12 В постоянного тока) при включении зажигания.
Желтый/черный
При использовании устройства с функцией приглушения звука подсоедините этот
провод к выводу Audio Mute данного устройства.
Если устройство не используется, оставьте вывод Audio Mute неподключенным.
Синий/белый
Подключите к контрольному
разъему усилителя мощности
(макс. 300 мА 12 В постоянного тока).
Оранжевый/белый
Подключите к разъему включения
освещения.
Резистор-предохранитель
Резистор-предохранитель
Это устройство
! Используйте входящую в комплект по-
ставки заглушку, чтобы закрыть
резервный разъем питания (BACK UP) и
разъем заземления (GND) на скрытом
устройстве.
