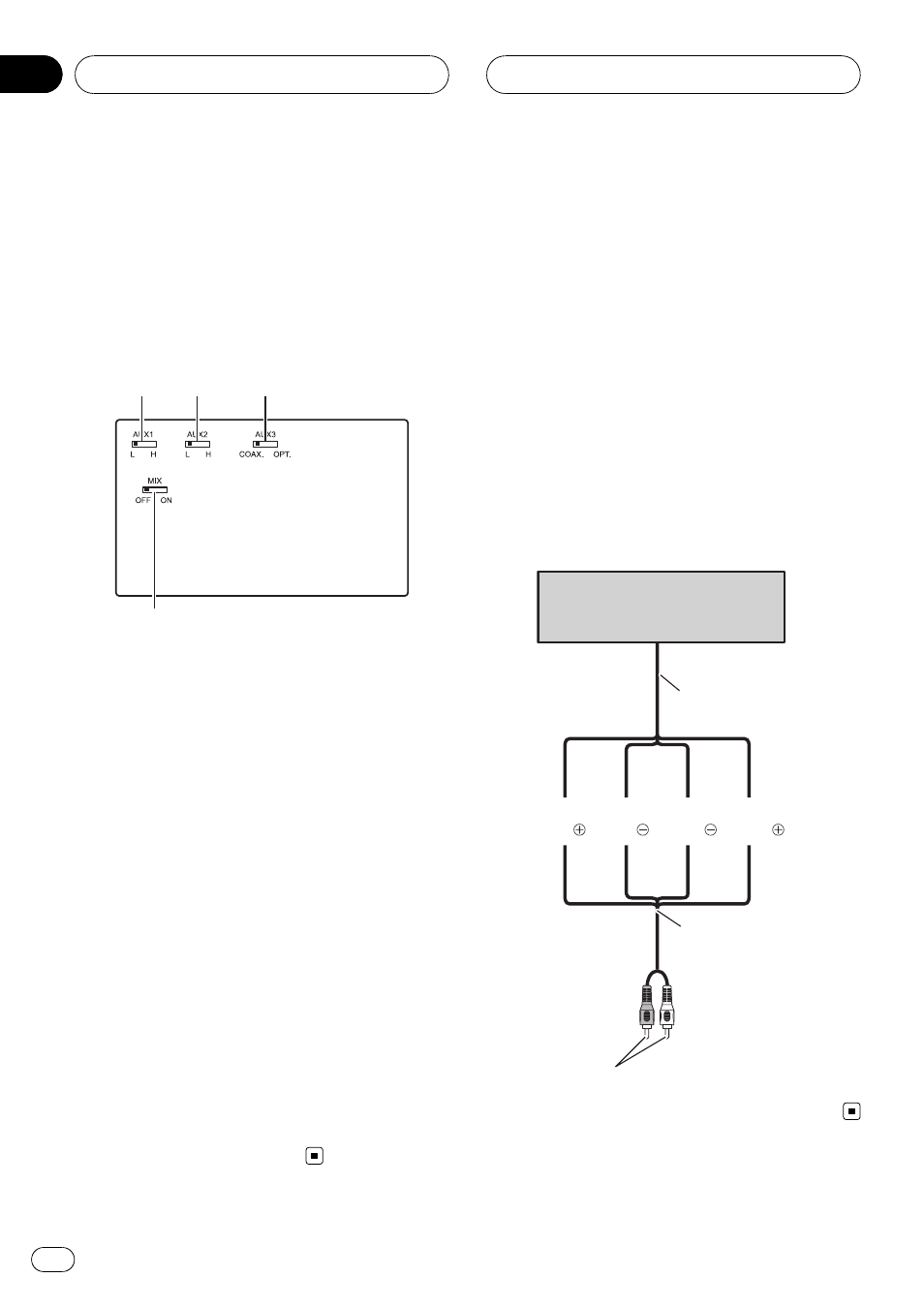

Выбор переключателя
входных настроек
В зависимости от вспомогательных ус-
тройств, подключенных к данному устрой-
ству, выберите переключатель входных
настроек, из числа тех, что расположены
на нижней стороне данного устройства.
1
2
3
4
1 Переключатель уровня входного сигнала
(AUX1 Main)
Для AUX1 можно выбрать уровень входно-
го сигнала HIGH (высокий) или LOW (низ-
кий). Если к AUX1 подключено устройство,
оснащенное усилителем, установите
переключатель в положение HIGH.
2 Переключатель уровня входного сигнала
(AUX2 AUX)
Для AUX2 можно выбрать уровень входно-
го сигнала HIGH (высокий) или LOW (низ-
кий). Если к AUX2 подключено устройство,
оснащенное усилителем, установите
переключатель в положение HIGH.
3 Переключатель цифрового входа
(AUX3 Digital)
В зависимости от устройства AUX3, вы-
берите COAX. (цифровой кабель COAX)
или OPT. (цифровой кабель TOSLINK).
4 Переключатель функции микширования
С помощью данного переключателя проис-
ходит микширование сигналов из
AUX1 Main
и AUX2 AUX.
Использование кабеля-
переходника
громкоговоритель-RCA
Если устройство, которое Вы хотите по-
дключить в качестве вспомогательного не
оснащено выходом RCA, то для его по-
дключения можно использовать кабель-
переходник громкоговоритель-RCA.
* Если Вы хотите к данному устройство
подключить другое устройство в
качестве AUX 1 или AUX 2, подключите
его к входу AUX 1 или AUX 2. При ис-
пользовании межсоединителя IP-BUS-
RCA вспомогательное устройство
можно подключить в качестве AUX 5.
Вспомогательное устройство
(с выходами громкоговорителей)
(приобретается отдельно)
Выход
громкоговорителя
Кабель-переходник
громкоговоритель–
RCA (в комплекте)
Белый:
левый
Черный:
левый
Черный:
правый
Красный:
правый
К входу RCA этого устройства.
