Подключение аудиопроцессора
Это устройство
Черный
Черный
Кабель IP-BUS
Оптический кабель
Синий
Высокочастотный
динамик
Среднечастотный
динамик
Низкочастотный
динамик
Сабвуфер
Аудиопроцессор
(например, DEQ-P90)
(приобретается отдельно)
Усилитель мощности
(например, PRS-A500) (приобретается отдельно)
Усилитель мощности
(например, PRS-A500) (приобретается отдельно)
Усилитель мощности
(например, PRS-A700)
(приобретается отдельно)
Кабель RCA
(приобретается отдельно)
Кабель RCA
(приобретается отдельно)

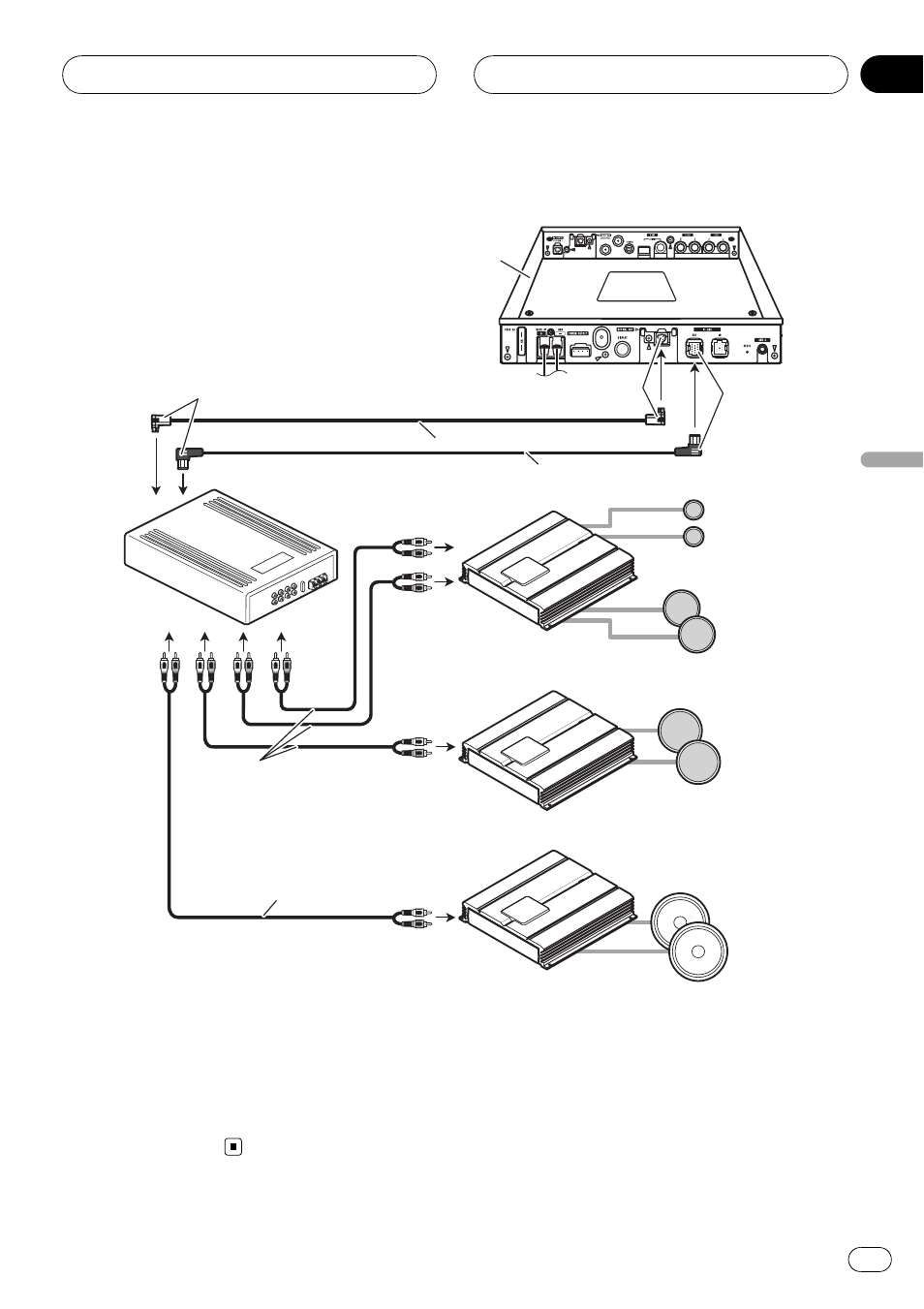

! На рисунке ниже приводится пример по-
дключения. Более подробную информа-
цию о подключении аудиопроцессора
см. в руководстве по эксплуатации
аудиопроцессора или обратитесь к
дилеру Pioneer.
Соединения
Ru
35
Раздел
08
Соединения
