37
03
Подключение оборудования

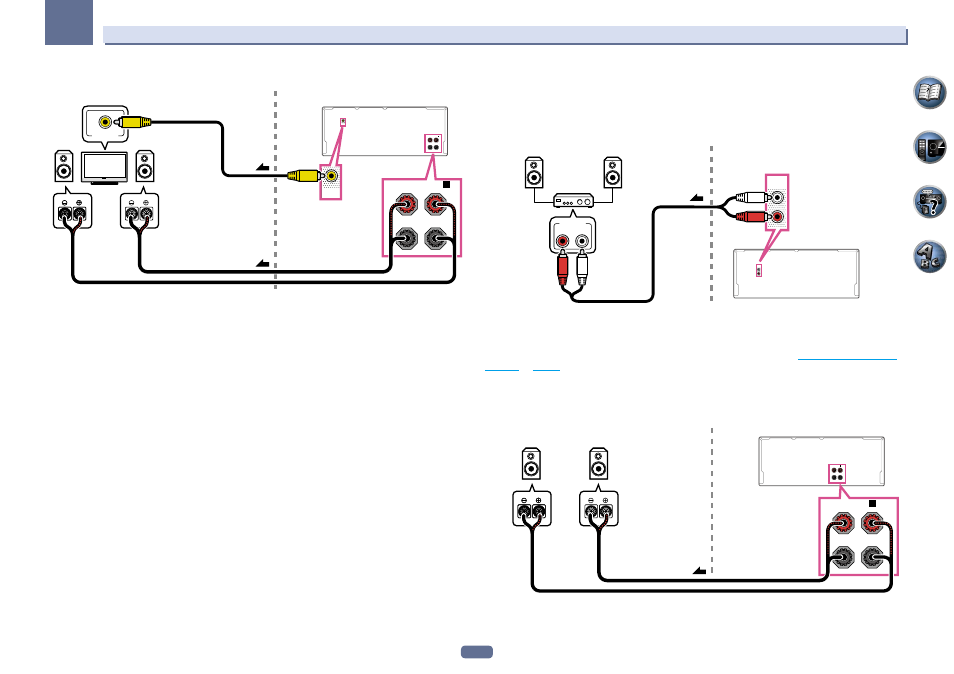

Использование терминалов задних громкоговорителей объемного звучания для ZONE 2:
R
VIDEO IN
(Single)
SURROUND BACK
R L ZONE 2
OUT
(Single) SURROUND BACK R L
ZONE 2 OUT
L
A
A
2
1
Под-зона ( ZONE 2) Основная зона
Настройка вторичной под-зоны MULTI-ZONE (ZONE 3)
% Подключите отдельный усилитель к гнездам AUDIO ZONE 3 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
ZONE 3
OUT
ZONE 3 OUT
R L
AUDIO IN
Под-зона ( ZONE 3) Основная зона
Вторичная настройка MULTI-ZONE с использованием терминалов
громкоговорителей (ZONE 3)
Для использования данной настройки, требуется выбрать 5.1ch + ZONE 2+3 в Настройка акустической
системы на стр. 96 .
% Подключите два громкоговорителя к терминалам передних боковых
громкоговорителей.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
R
(Single)
R L
(Single) R L
L
FRONT WIDE / B
FRONT WIDE / B
Под-зона ( ZONE 3) Основная зона
