Инструкция по эксплуатации Pioneer SC-LX56-S
Страница 31
31
03
Подключение оборудования
!
Для прослушивания аудиосигналов высокой четкости через данный ресивер подключите кабель
HDMI, а для приема видеосигналов используйте аналоговый видеокабель.
В зависимости от проигрывателя может быть невозможно одновременно выводить видеосигналы
на оба терминала HDMI и другой видеовыход (композитный, др.), и может потребоваться выполнить
настройки видеовыхода. Для более подробной информации, пожалуйста, изучите инструкции по экс-
плуатации, поставляемые с проигрывателем.
!
Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели (
стр. 29
!
При использовании оптического цифрового аудиокабеля потребуется указать ресиверу, к какому его
цифровому входу подключен проигрыватель (см.
Меню Input Setup
на
стр. 45
).

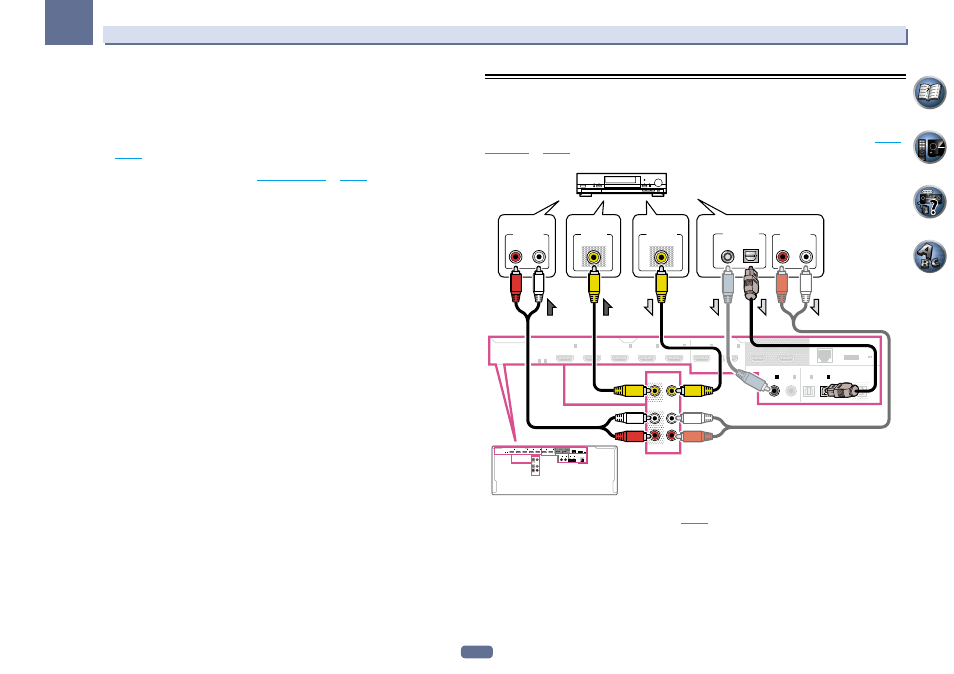

Подключение HDD/DVD-рекордера, BD-рекордера и других
видеоисточников
Данный ресивер оборудован аудио/видеовходами, пригодными для подключения аналоговых или циф-
ровых видеоустройств, включая HDD/DVD-рекордеры и BD-рекордеры.
При настройке ресивера потребуется указать, к какому его входу подключен рекордер (см. также
Меню
Input Setup
на
стр. 45
HDMI
BD IN
LAN
(10/100)
OUT 2
OUT 1
DC OUTPUT
for WIRELESS LAN
(OUTPUT
5 V
0.6 A MAX)
OPTICAL
COAXIAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
VIDEO
AUDIO
(CONTROL)
DVR/BDR
IN
OUT
IN
1
(DVD)
1
-
7
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
6
IN
7
OUT
HDMI
BD IN
LAN (10/100)
OUT 2
OUT 1
DC OUTPUT
for WIRELESS LAN
(OUTPUT
5 V
0.6 A MAX)
OPTICAL
COAXIAL ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
VIDEO
AUDIO
(CONTROL)
DVR/BDR
IN
OUT
IN
1
(DVD)
1
-
7
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
6
IN
7
OUT
HDD/DVD-рекордер, BD-рекордер, др.
VIDEO
VIDEO OUT
VIDEO
VIDEO IN
DIGITAL OUT
COAXIAL
ANALOG
R
L
AUDIO OUT
ANALOG
R
L
AUDIO IN
OPTICAL
Выберите один
!
Для выполнения записи требуется подключить аналоговые аудиокабели (цифровое подключение
предназначено только для воспроизведения) (
стр. 77
).
