22
03
Подключение оборудования
Подключение громкоговорителей
Подключение каждого громкоговорителя к ресиверу предусматривает подключение к положительному
(+) и отрицательному (–) терминалам. Убедитесь в том, что они совпадают с терминалами на самих
громкоговорителях.
Данный аппарат поддерживает громкоговорители с номинальным сопротивлением от 4 W до 16 W.
ПРЕДУПРЕЖДЕНИЕ
!
Данные терминалы громкоговорителей содержат
ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во избежание
риска электрошока при подключении или отсоединении кабелей громкоговорителей, перед прикосно-
вением к любым неизолированным частям, отсоедините кабель питания.
!
Оголенные концы провода громкоговорителя должны быть обязательно скручены и вставлены в тер-
минал громкоговорителя до конца. В случае прикосновения оголенного провода громкоговорителя к
задней панели питание в качестве меры предосторожности может отключиться.
Подключение зачищенным проводом
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что все громкоговорители надежно установлены. При этом не только улучшается качество
звучания, но и уменьшается риск повреждения устройства или получения травмы в результате падения
громкоговорителей, вызванного внешними воздействиями, например землетрясением.
1 Скрутите оголенные жилы провода.
2 Освободите терминал и вставьте оголенный провод.
3 Закрутите терминал.
1
2
3
10 mm
Примечание
!
О подключении противоположных концов кабелей громкоговорителей к самим громкоговорителям см.
документацию к ним.
!
Для подключения низкочастотного громкоговорителя используйте кабель RCA. Подключение с помо-
щью колоночных кабелей невозможно.
!
При наличии двух низкочастотных громковорителей, второй низкочастотный громкоговоритель можно
подключить к терминалу SUBWOOFER 2. Подключение двух низкочастотных громкоговорителей уси-
ливает басовое звучание, позволяя добиться более мощного воспроизведения звучания. В таком
случае оба низкочастотных громкоговорителя дают одинаковое звучание.

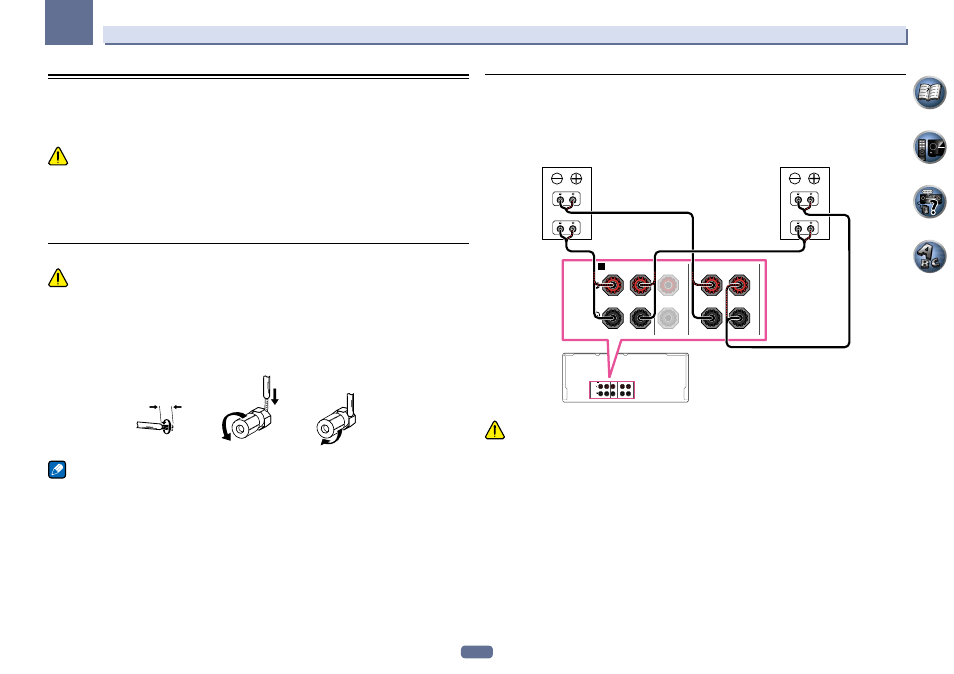

Двухполосное усиление громкоговорителей
Двухполосное усиление происходит при подключении высокочастотной головки и низкочастотной
головки громкоговорителей к различным усилителям для лучшего срабатывания кроссовера. Для этого
используемые громкоговорители должны быть совместимы с двухполосным усилением (иметь отдель-
ные терминалы для высоких и низких частот), и повышение качества звучания будет зависеть от типа
используемых громкоговорителей.
SPEAKERS
FRONT
CENTER
A
R
L
FRONT HEIGHT
R
L
SPEAKERS
FRONT
CENTER
A
R
L
FRONT HEIGHT
R
L
High
Low
High
Low
Передний правый
Передний левый
Громкоговоритель,
совместимый с
двухполосным усилением
Громкоговоритель,
совместимый с
двухполосным усилением
ПРЕДУПРЕЖДЕНИЕ
!
Большинство громкоговорителей с терминалами High и Low имеют две металлические пластины,
соединяющие терминалы High и Low. При двухполосном усилении громкоговорителей данные пла-
стины необходимо удалить во избежание серьезных повреждений усилителя. Для получения допол-
нительной информации см. руководство для громкоговорителя.
!
Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь в том,
что при подключении двухполосного усиления он не снят. Это может привести к повреждению
громкоговорителей.
