Подключение оборудования

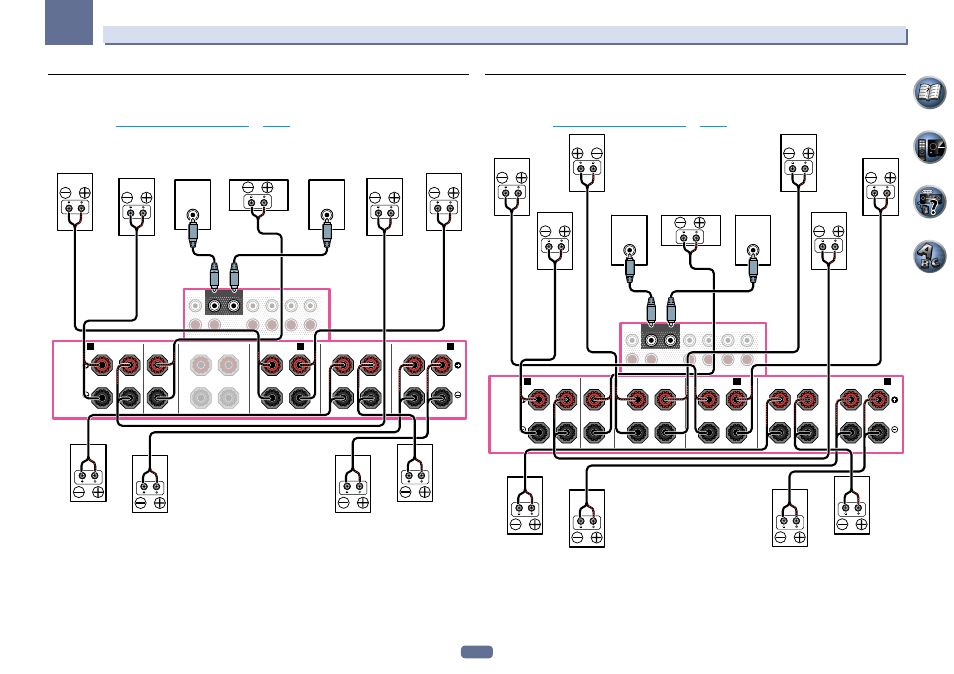

[D] Подключение 7.2-канальной системы объемного звучания (заднее
объемное звучание) и ZONE 2 (Multi Zone)
!
Выберите ‹7.1ch + ZONE 2› в меню Speaker System.
Для этого, см.
Настройка акустической системы
на
стр. 96
.
!
При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
(Single)
SPEAKERS
FRONT
CENTER
A
A
R
L
SURROUND
R
L
SURROUND BACK
R
L
FRONT HEIGHT
FRONT WIDE /
B
R
L
R
L
SUBWOOFER
1
2
SURROUND SURR BACK F HEIGHT
(Single)
FRONT
CENTER
PRE OUT
F WIDE
L
R
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Центральный
Левый
объемного
звучания
Правый задний
объемного звучания
Левый задний
объемного звучания
Правый
объемного
звучания
Передний
левый
Передний
правый
Низкочастотный
громкоговоритель
2
Низкочастотный
громкоговоритель
1
ZONE 2 -
Правый
ZONE 2 -
Левый
[E] Подключение 7.2-канальной системы объемного звучания (передние
верхние/передние боковые) и ZONE 2 (Multi Zone)
!
Выберите ‹7.1ch FH/FW + ZONE 2› в меню Speaker System.
Для этого, см.
Настройка акустической системы
на
стр. 96
(Single)
SPEAKERS
FRONT
CENTER
A
A
R
L
SURROUND
R
L
SURROUND BACK
R
L
FRONT HEIGHT
FRONT WIDE /
B
R
L
R
L
SUBWOOFER
1
2
SURROUND SURR BACK F HEIGHT
(Single)
FRONT
CENTER
PRE OUT
F WIDE
L
R
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Передний верхний
левый
Передний верхний
правый
Передний
боковой
левый
Передний
боковой
правый
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель
2
Низкочастотный
громкоговоритель
1
Левый
объемного
звучания
Правый
объемного
звучания
ZONE 2 - Правый
ZONE 2 - Левый
