Инструкция по эксплуатации Pioneer SC-LX56-S
Страница 29
29
03
Подключение оборудования
Подключение телевизора и компонентов воспроизведения

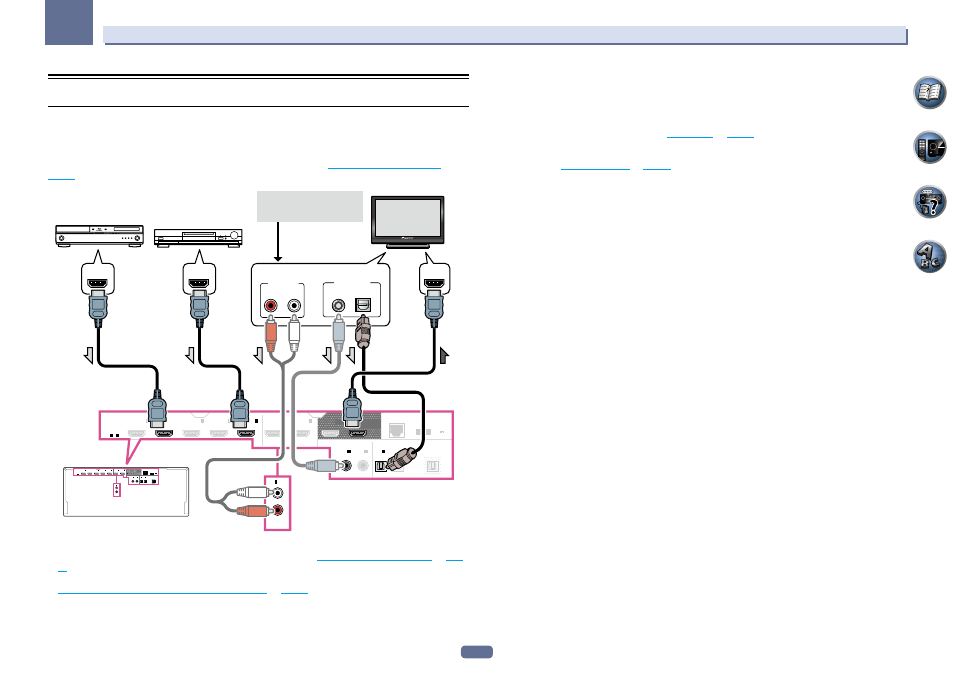

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc дисков
(BD), др.), его можно подключить к данному ресиверу с помощью отдельно продающегося кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control через HDMI, можно
будет воспользоваться удобствами функции Control через HDMI (см.
Функция Control через HDMI
на
стр. 67
).
HDMI
BD IN
LAN (10/100)
OUT 2
OUT 1
DC OUTPUT
for WIRELESS LAN
(OUTPUT
5 V
0.6 A MAX)
OPTICAL
COAXIAL ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
ASSIGN-
ABLE
(CONTROL)
IN
1
(DVD)
1
-
7
IN
1
(CD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
6
IN
7
OUT
ASSIGN-
ABLE
IN
1
(CD)
HDMI
BD IN
LAN
(10/100)
OUT 2
OUT 1
DC OUTPUT
for WIRELESS LAN
(OUTPUT
5 V
0.6 A MAX)
OPTICAL
COAXIAL
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
(CONTROL)
IN
1
(DVD)
1
-
7
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
6
IN
7
OUT
DIGITAL OUT
COAXIAL OPTICAL
ANALOG
R
L
AUDIO OUT
HDMI IN
HDMI OUT
HDMI OUT
Совместимый с HDMI/DVI
проигрыватель Blu-ray
Другие компоненты,
оборудованные интерфейсом
HDMI/DVI
Монитор, совместимый с
HDMI/DVI
Выберите один
Данное подключение требуется
для прослушивания звучания
телевизора через ресивер.
!
При подключении к совместимому с HDMI/DVI монитору через терминал HDMI OUT 2, переключите
настройку выхода HDMI на HDMI OUT 2 или HDMI OUT ALL. См.
Переключение выхода HDMI
на
стр.
.
!
Для компонентов приема также доступны подключения, в дополнение к подключениям HDMI (см.
Подключение проигрывателя DVD без выхода HDMI
на
стр. 30
).
!
Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели.
—
Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает
функцию ARC (Реверсивный аудиосигнал) на HDMI, звучание телевизора поступает на ресивер
через терминал HDMI OUT, поэтому нет необходимости подключать аудиокабель. В таком случае,
установите ARC в HDMI Setup на ON (см.
HDMI Setup
на
стр. 68
).
—
При использовании коаксиального цифрового аудиокабеля или (аналогового) аудиокабеля RCA
потребуется указать ресиверу, к какому его цифровому или аналоговому аудиовходу подключен
телевизор (см.
Меню Input Setup
на
стр. 45
