03
Подключение оборудования

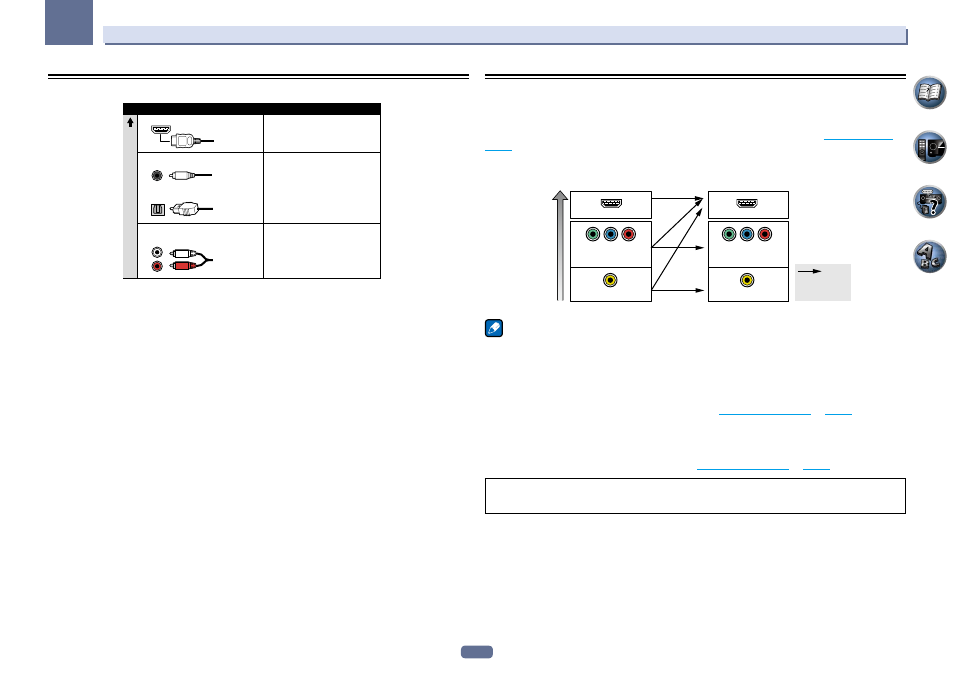

Об аудиоподключении
Передаваемые аудиосигналы
Приоритет звукового сигнала
HDMI
Аудиосигнал высокой
четкости
Цифровой (Коаксиальный) Обычный цифровой
аудиосигнал
RCA (Аналоговый)
(Белый/Красный)
Обычный аналоговый
аудиосигнал
Цифровой (Оптический)
Типы кабелей и терминалы
!
С помощью кабеля HDMI можно передавать видео и аудиосигналы с высоким качеством через еди-
ный кабель.
О преобразователе видеосигнала
Преобразователь видеосигнала обеспечивает вывод всех видеоисточников через терминал HDMI OUT.
Если телевизор подключен только к композитным гнездам VIDEO MONITOR OUT ресивера, тогда все
другие видеоустройства следует подключать через композитные подключения.
Если для нескольких видеокомпонентов назначена одна и та же функция входа (см.
Меню Input Setup
на
стр. 45
), преобразователь устанавливает приоритет в следующем порядке: HDMI, компонентное видео,
затем композитное видео (в таком порядке).
VIDEO IN
VIDEO
MONITOR OUT
COMPONENT
VIDEO IN
Y
P
B
P
R
COMPONENT VIDEO
MONITOR OUT
Y
P
B
P
R
HDMI IN
HDMI OUT
Ул
учшение к
ач
еств
а
Возможность
вывода
видеосигналов
Терминал для подключения
с исходным устройством
Терминал для подключения
с телевизионным монитором
Примечание
!
HDMI - единственное исключение: поскольку понижение данного разрешения невозможно, при
подключении данного видеоисточника необходимо подключить монитор/телевизор к выходу HDMI
ресивера.
!
Если видеосигнал не отображается на телевизоре, попробуйте отрегулировать настройки разреше-
ния используемого компонента или дисплея. Учтите, что некоторые компоненты (например, игровые
видеоприставки) имеют разрешение, преобразование которого невозможно. В таком случае, попытай-
тесь переключить Преобразование цифрового видео (в
Настройка видеоопций
на
стр. 74
) на OFF.
!
Разрешения входного сигнала, которые можно преобразовывать от компонентного видеовхода
для выхода через HDMI, составляют 480i/576i, 480p/576p, 720p и 1080i. Сигналы 1080р не могут
преобразовываться.
!
Для обеспечения оптимальных рабочих характеристик видео, THX рекомендует отключить (устано-
вить на OFF) Преобразование цифрового видео (в
Настройка видеоопций
на
стр. 74
).
Данное изделие содержит технологию защиты авторских прав, защищенную патентами США и дру-
гими правами на интеллектуальную собственность, принадлежащую Rovi Corporation. Инженерный
анализ и разборка запрещены.
