9
Ru
02 02
Раздел 2:
Подключение
оборудования

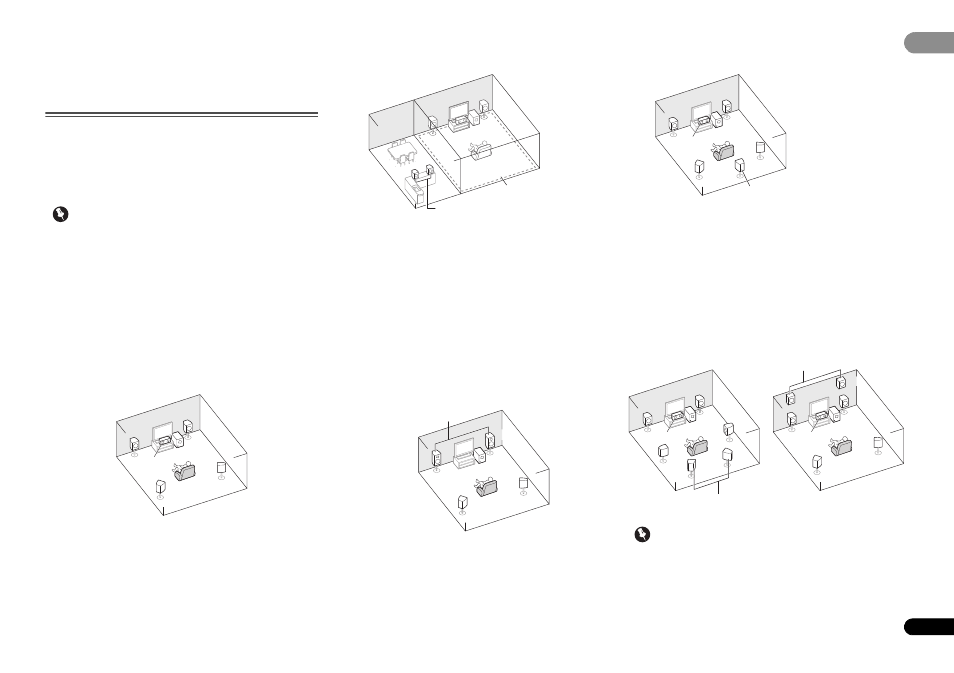

Выбор количества громкоговорителей
Это устройство позволит вам настраивать различные акустические
системы в соответствии с числом громкоговорителей, которое у
вас есть.
• Обязательно подключите громкоговорители к передним
левому и правому каналам (L и R).
Выберите ниже один из планов от [A] до [D].
Внимание
• Настройка системы громкоговорителей должна быть
выполнена при использовании любых подключений,
показанных ниже, за исключением [A] (см. Акустическая
система на стр. 36).
• Пассивный сабвуфер S-SLW500 Pioneer можно подключить
только с использованием планов [A] и [B]. При подключении
громкоговорителей с использованием планов [C] или [D]
убедитесь, что используется модель со встроенным
усилителем и подключается к терминалу PREOUT
SUBWOOFER.
[A] Акустическая система 5.1
*Настройка по умолчанию
• Настройка системы громкоговорителей: Normal
5.1-канальная система объемного звучания включает левый и
правый передние громкоговорители (L/R), центральный
громкоговоритель (C), левый и правый громкоговорители
объемного звучания (SL/SR) и сабвуфер (SW).
[B] Подключение 3.1-канальной акустической
системы и громкоговорителей B
• Настройка системы громкоговорителей: Speaker B
Данные подключения позволяют одновременно прослушивать
3.1-канальное объемное звучание в основной зоне и
стереофоническое воспроизведение того же источника от
громкоговорителей В.
• При использовании громкоговорителей B звучание в основной
зоне будет выводиться только из передних
громкоговорителей, центрального громкоговорителя и
низкочастотного громкоговорителя.
• Громкоговоритель B не допускает подключения
низкочастотного громкоговорителя. Используйте
широкополосные громкоговорители.
[C] Подключение 4.1-канальной акустической
системы и передних двухканальных усилителей
(Высококачественное объемное звучание)
• Настройка системы громкоговорителей: Bi-Amp
Подключение двухканального усиления передних
громкоговорителей для высококачественного звука
4.1-канального объемного звучания.
• При использовании подключения переднего двухканального
усиления звук будет выводиться только из передних
громкоговорителей, громкоговорителей объемного звучания и
сабвуфера.
[D] 6.1-канальная акустическая система (Задняя
объемного звучания)
• Настройка системы громкоговорителей: SB Single
Добавление громкоговорителя объемного звучания (SB) к плану
[A] улучшает эффект объемного звучания сзади. При
подключении сабвуфера таким образом убедитесь, что
используется громкоговоритель со встроенным усилителем.
Добавление задних громкоговорителей объемного
звучания или передних верхних громкоговорителей
Добавление задних громкоговорителей объемного звучания (SBL/
SBR) или передних верхних громкоговорителей (FHL/FHR) к
планам [A] или [C] обеспечивает воспроизведение до
7.1-канального звучания (план [C] предусматривает
воспроизведение только до 6.1-канального звучания).
Внимание
• Для подключения задних громкоговорителей
объемного звучания или передних верхних
громкоговорителей, требуется дополнительный
усилитель. Подключите дополнительный усилитель к
выходам
PRE OUT SURR BACK/FRONT HEIGHT этого
устройства и подключите задние громкоговорители
SL
L
R
SR
SW
C
L
R
Основная зона
Громкоговоритель B
SL
L
R
SR
SW
Front Bi-Amp
R
SL
L
SR
SB
SW
C
Задний громкоговоритель
объемного звучания
SL
L
FHL
FHR
SW
R
SR
SL
L
SW
R
SR
SBL
SBR
C C
Передние верхние громкоговорители
Задние громкоговорители
объемного звучания
