01
8
Ru

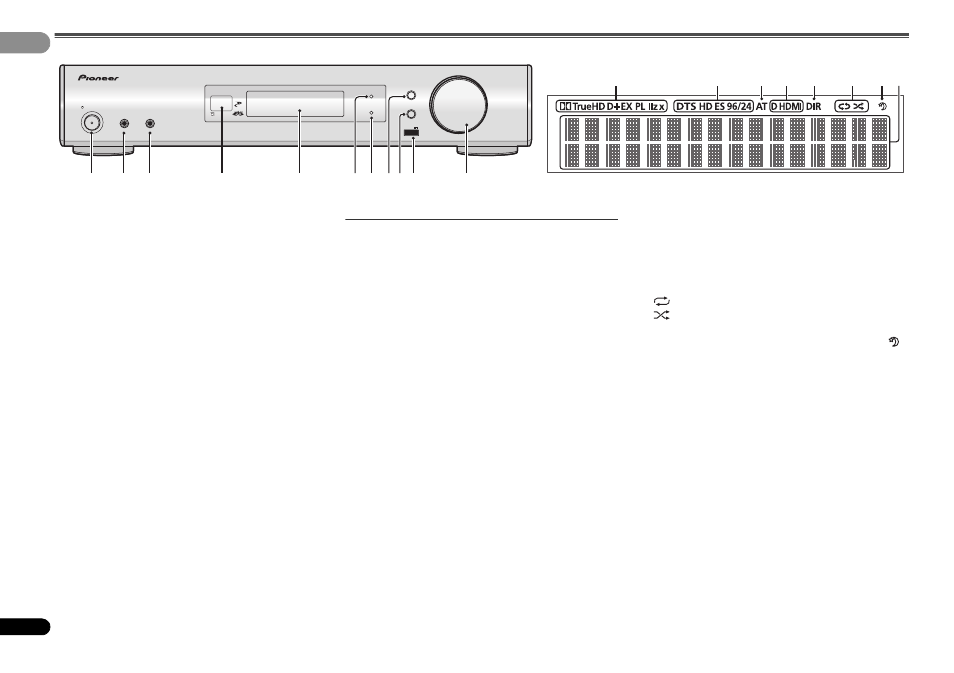

01 Передняя панель
1  STANDBY/ON
2 Гнездо PHONES
Используйте для подключения наушников. При
подключении наушников звук не будет воспроизводиться
через громкоговорители. Когда звук идет через наушники,
можно выбрать только режим звучания PHONES SURR,
STEREO или STEREO ALC (режим S.R AIR также можно
выбрать с помощью входа ADAPTER).
3 Гнездо PORTABLE/MCACC SETUP MIC
Используется для подключения вспомогательного
компонента с помощью кабеля с миниатюрным стерео
разъемом (стр. 18) или для подключения микрофона при
автоматической настройке Auto MCACC (стр. 19).
4 Датчик пульта
Принимает сигналы от пульта ДУ (см. Дальность действия
пульта дистанционного управления на стр. 7).
5 Символьный дисплей
См. Дисплей нижe.
6 Индикатор MCACC
Загорается, когда включена функция Acoustic Calibration EQ
(стр. 34) (для «Acoustic Calibration EQ» автоматически
задается значение «Вкл.» после автоматической настройки
MCACC (стр. 19)).
7 Индикатор HDMI
Мигает при подключении компонента, оборудованного
HDMI; светится, когда компонент подключен (стр. 14).
8 INPUT SELECTOR
Используется для выбора источника входа (стр. 21).
9 iPod iPhone DIRECT CONTROL
Измените вход ресивера на iPod и включите управление iPod
на iPod (стр. 22).
10 Терминал iPod iPhone USB
Используется для подключения в качестве источника аудио
Apple iPod или флэш-накопителя USB (стр. 17). 11 Peryлятор MASTER VOLUME
Дисплей
12 Индикаторы Dolby Digital
2 D – Загорается при обнаружении сигнала в формате
Dolby Digital.
2
TrueHD – Загорается при обнаружении источника
аудиосигнала в формате Dolby TrueHD.
2
D+ – Загорается при обнаружении источника
аудиосигнала в формате Dolby Digital Plus.
EX – Загорается при включенном декодировании Dolby
Digital EX.
PLII(x/z) – Загорается при включенном декодировании
2
Pro Logic II/2 Pro Logic IIx или 2 Pro Logic IIz (см.
Прослушивание материала с использованием объемного
звучания на стр. 31 для получения подробной
информации).
13 Индикаторы DTS
DTS – Загорается при обнаружении источника
аудиосигнала в формате DTS.
HD – Загорается при обнаружении источника с
кодированными аудиосигналами DTS-EXPRESS или
DTS-HD.
ES – Загорается при включенном декодировании DTS-ES.
96/24 – Загорается при обнаружении источника
аудиосигнала в формате DTS 96/24.
14 Индикаторы режима прослушивания
AT – Высвечивается при включении функции Auto
Surround (стр. 31).
DIR – Загорается, когда включен режим DIRECT или
PURE DIRECT (стр. 32).
15 Индикаторы аудиосигналов
D – Загорается, когда выбран цифровой аудиовход.
Мигает, когда выбран цифровой аудиовход, а цифровой
сигнал на входе отсутствует.
HDMI – Загорается, когда выбран вход HDMI. Мигает,
когда выбран вход HDMI, а входной сигнал HDMI
отсутствует.
16 Индикаторы iPod
– Загорается во время повторного воспроизведения.
– Загорается во время воспроизведения в случайном
порядке.
17 Индикатор таймера перехода в спящий режим ( )
Загорается, когда ресивер находится в режиме ожидания
(стр. 6).
18 Символьный дисплей
Отображает различную информацию о системе,
предварительно заданный номер тюнера или тип входного
сигнала и т. п.
MASTER
VOLUME
AUDIO/ VIDEO MULTI- CHANNEL RECEIVER VSX-S500
PORTABLE / MCACC SETUP MIC PHONES
STANDBY / ON
MCACC
HDMI iPod iPhone DIRECT CONTROL
iPod iPhone
USB 5 V 1 A
INPUT SELECTOR
1 2 3 4 5 6 7 8 10 11 9
12 13 15 18 17 14 14 16
