Подключение задних громкоговорителей
объемного звучания или передних верхних
громкоговорителей
Подключите выходы PRE OUT SURR BACK/FRONT HEIGHT
на устройстве к дополнительному усилителю, чтобы добавить
задний громкоговоритель объемного звучания или передний
верхний громкоговоритель.
• При выполнении вышеуказанных подключений, необходимо
задать настройку выхода предварительного усилителя.
Выберите Surr.Back, если подключен задний
громкоговоритель объемного звучания, и Height, если
подключен передний верхний громкоговоритель (возможна
любая настройка, если не подключен ни задний
громкоговоритель объемного звучания, ни передний верхний
громкоговоритель) (см.
Настройка выхода
предварительного усилителя
на стр. 39).
• Для одного громкоговорителя можно также подключать
дополнительный усилитель к выходам PRE OUT заднего
тылового канала. В этом случае подключайте усилитель
только к левому (L (Single)) разъему.
Переключение терминалов громкоговорителей
Возможны три настройки системы громкоговорителей.
Используйте кнопку
SP-AB
для выбора настройки
терминала громкоговорителя.
Нажмите повторно для выбора настройки терминала
громкоговорителя:
• SP:A ON – Звук выводится из громкоговорителей,
подключенных к терминалам громкоговорителя A и PRE OUT
SURR BACK/FRONT HEIGHT (возможно многоканальное
воспроизведение).
• SP:B ON – Звук выводится с двух громкоговорителей,
подключенных к терминалам громкоговорителя B (возможно
только стереофоническое воспроизведение).
• SP:A+B ON – Звук выводится с терминалов
громкоговорителя A, с двух громкоговорителей,
подключенных к терминалам громкоговорителя B, и с
низкочастотного громкоговорителя. Для многоканальных
источников понижающее микширование выполняется только
в том случае, если выбран режим STEREO или STEREO ALC
для стерео выхода с терминалов громкоговорителей A и B.
• SP: OFF – Звук через громкоговорители не выводится.
Внимание
•
SP:B ON
и
SP:A+B ON
можно выбрать только при
настройке системы громкоговорителей на
Speaker B
(см.
Акустическая система на стр. 36).
• Воспроизведение звука низкочастотным громкоговорителем
зависит от настроек, описанных в разделе
Настройка
громкоговорителей
на стр. 37. Однако, если выше выбран
пункт SP:B ON, из низкочастотного громкоговорителя звук
слышен не будет (канал низкочастотных эффектов не
декодирован).
• Все терминалы громкоговорителей выключаются при
подключении наушников.
Подсоединение кабелей
Не перегибайте кабели поверх устройства (как показано на
рисунке). В противном случае магнитное поле, генерируемое
трансформаторами этого устройства, может вызвать помехи в
громкоговорителях.
Внимание
• Перед выполнением или изменением схем подсоединения
отключите кабель питания от розетки переменного тока.
• Перед отсоединением кабеля питания переключите питание в
режим ожидания.
Кабели HDMI
Одновременно по одному кабелю могут передаваться как видео-, так
и звуковые сигналы. При подключении через этот ресивер
проигрывателя и телевизора, используйте для обоих подключений
кабели HDMI.

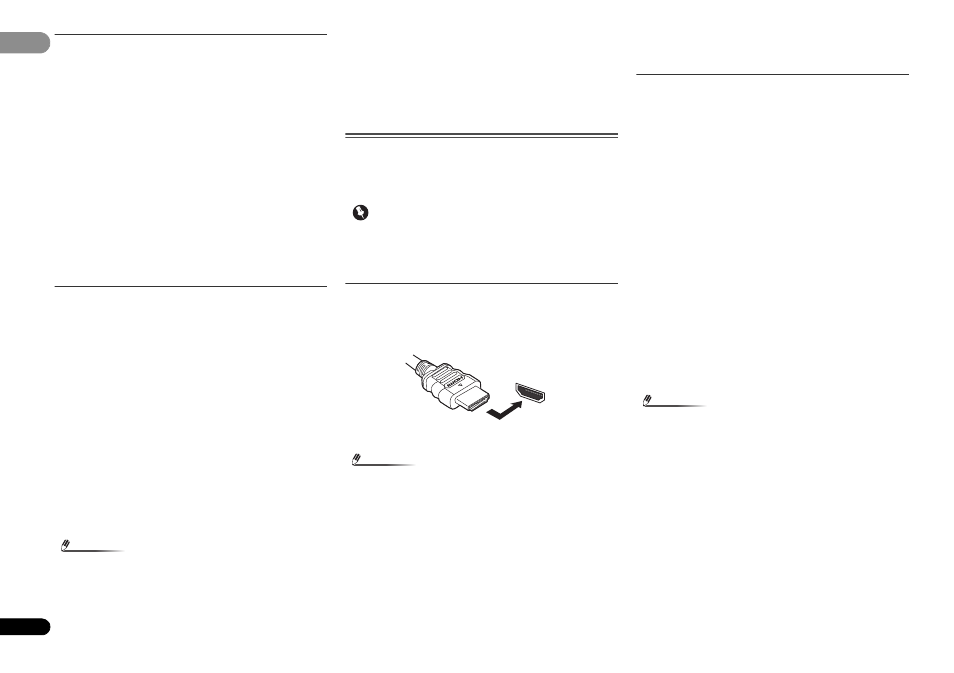

Будьте внимательны и соблюдайте правильность направления при
подключении разъема.
Внимание
• Установите параметр HDMI, как описано в Настройка
параметров звука на стр. 33 в положение
THROUGH
, если
необходимо прослушать звук HDMI, выводимый вашим
телевизором (звука от данного ресивера не будет
слышно).
• Если на телевизоре не появляется видеосигнал, попробуйте
отрегулировать настройки разрешения используемого
компонента или дисплея. Учтите, что некоторые компоненты
(например, игровые видеоприставки) имеют разрешение,
отображение которого невозможно. В этом случае
используйте (аналоговое) композитное подключение.
• Когда через HDMI поступает видеосигнал 480i, 480p, 576i или
576p, прием многоканального звука PCM и HD-звука
невозможен.
О HDMI
При помощи подключения HDMI передаются несжатые цифровые
видеосигналы, а также практически любые виды цифрового звука,
с которыми совместим подключенный компонент, включая DVD-
Video, DVD-Audio, SACD, Dolby Digital Plus, Dolby TrueHD, DTS-
HD Master Audio (см. ниже информацию об ограничениях), Video
CD/Super VCD и CD.
Данный ресивер поддерживает технологию High-Definition
Multimedia Interface (HDMI
®
).
С помощью подключений HDMI данный ресивер поддерживает
описанные ниже функции.
• Цифровая передача несжатого видео (материала, защищенного
по системе HDCP (1080p/24, 1080p/60, и др.))
• Передача сигнала 3D
• Передача сигнала Deep Color
• Передача сигнала x.v.Color
• Возвратный аудиоканал
• Прием многоканальных линейных цифровых аудиосигналов
PCM (192 кГц или менее) для макс. 8 каналов
• Прием следующих цифровых аудиоформатов:
– Dolby Digital, Dolby Digital Plus, DTS, аудиосигналы с
высоким битрейтом (Dolby TrueHD, DTS-HD Master
Audio), DVD-Audio, CD, SACD (только 2-канальный
DSD), Video CD, Super VCD
• Синхронизированное управление компонентов при помощи
функции Control по HDMI (см.
Функция Управление по
HDMI
на стр. 41).
Внимание
• Используйте кабель High Speed HDMI
®
. Если
используется обычный кабель HDMI, а не кабель High
Speed HDMI
®
, он может работать неправильно.
• Если подключается кабель HDMI со встроенным
эквалайзером, он может работать неправильно.
• Передача сигналов 3D, Deep Color, x.v.Color и возвратного
аудиоканала возможна только при подключении к
совместимому компоненту.
• Передачи цифровых аудиосигналов в формате HDMI требуют
большего времени для распознавания. По этой причине может
происходить прерывание звучания во время переключения
аудиоформатов или при запуске воспроизведения.
• Включение/отключение устройства, подключенного к разъему
HDMI OUT этого устройства во время воспроизведения, или
отсоединение/подсоединение кабеля HDMI во время
воспроизведения, может вызвать помехи или прерывание
звука.
