13
Ru
02
02
HDMI, логотип HDMI и High-Definition Multimedia Interface
являются торговыми марками или зарегистрированными
торговыми марками HDMI Licensing, LLC в США и других
странах.
“x.v.Color” и
являются торговыми
марками Sony Corporation.

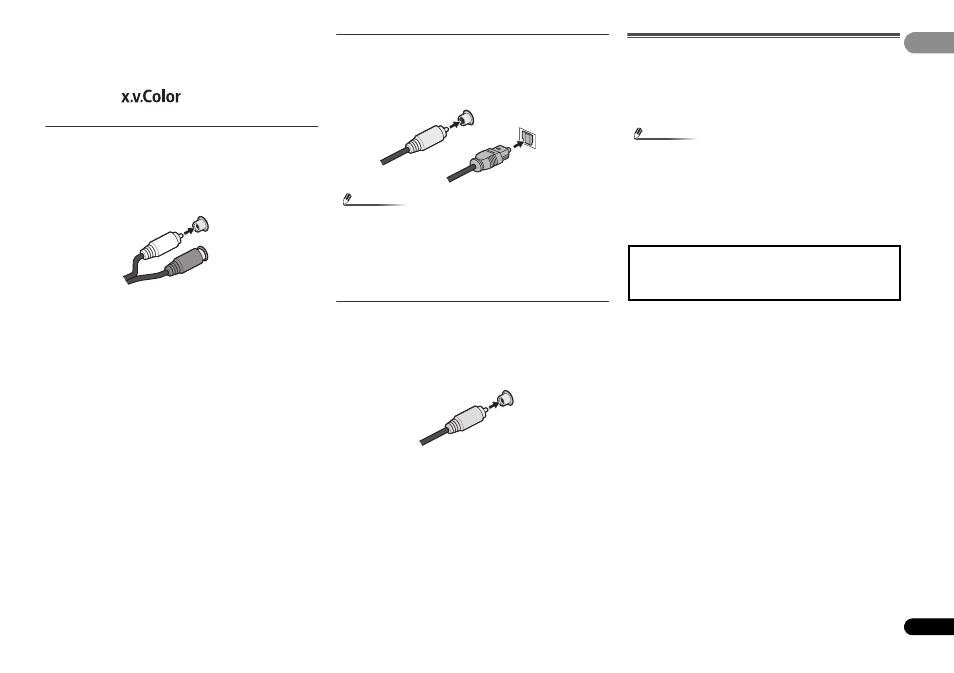

Аналоговые аудиокабели
Для подключения аналоговых аудиокомпонентов используйте
стереофонические аудиокабели RCA. Эти кабели имеют
стандартную красную и белую маркировку, и необходимо
подключить красные штекеры к разъемам R (правый), а белые – к
разъемам L (левый).
Цифровые аудиокабели
Для подключения к данному ресиверу цифровых компонентов
следует использовать имеющиеся в продаже коаксиальные
цифровые аудиокабели или оптические кабели.
Внимание
• Аккуратно выполняйте подключение оптического кабеля,
старайтесь не повредить защитную шторку оптического
разъема.
• Обеспечьте для оптического кабеля свободно свисающую
петлю. Можно повредить кабель об острые углы.
• Для коаксиального цифрового подключения также можно
использовать стандартный видеокабель RCA.
Стандартные видеокабели RCA
Эти кабели являются наиболее распространенным типом
видеокабелей и используются для подключения к разъемам
композитного видео. Штекеры с желтой маркировкой отличают их
от аудиокабелей.
О преобразователе видеосигнала
Преобразователь видеосигнала обеспечивает вывод всех
видеоисточников с терминала HDMI OUT. HDMI - единственное
исключение: поскольку понижение данного разрешения
невозможно, при подключении данного видеоисточника,
необходимо подключить монитор/телевизор к видеовыходам
HDMI ресивера.
Внимание
• Если на телевизоре не появляется видеосигнал,
попробуйте отрегулировать настройки разрешения
используемого компонента или дисплея. Учтите, что
некоторые компоненты (например, игровые
видеоприставки) имеют разрешение, преобразование
которого невозможно. В таком случае, попытайтесь
переключить преобразователь видеосигнала в положение
OFF
(см. Преобразователь видеосигнала на стр. 39).
L
R
AUDIO
Белый (левый)
Красный (правый)
COAXIAL
IN
IN
OPTICAL
Коаксиальный
цифровой
аудиокабель
Оптический кабель
VIDEO
Желтый
Данное изделие содержит технологию защиты авторских
прав, защищенную патентами США и другими правами на
интеллектуальную собственность, принадлежащую Rovi
Corporation. Инженерный анализ и разборка запрещены.
