Страница 17: Подключение антенн, Подключение ipod
17
Ru
02
02

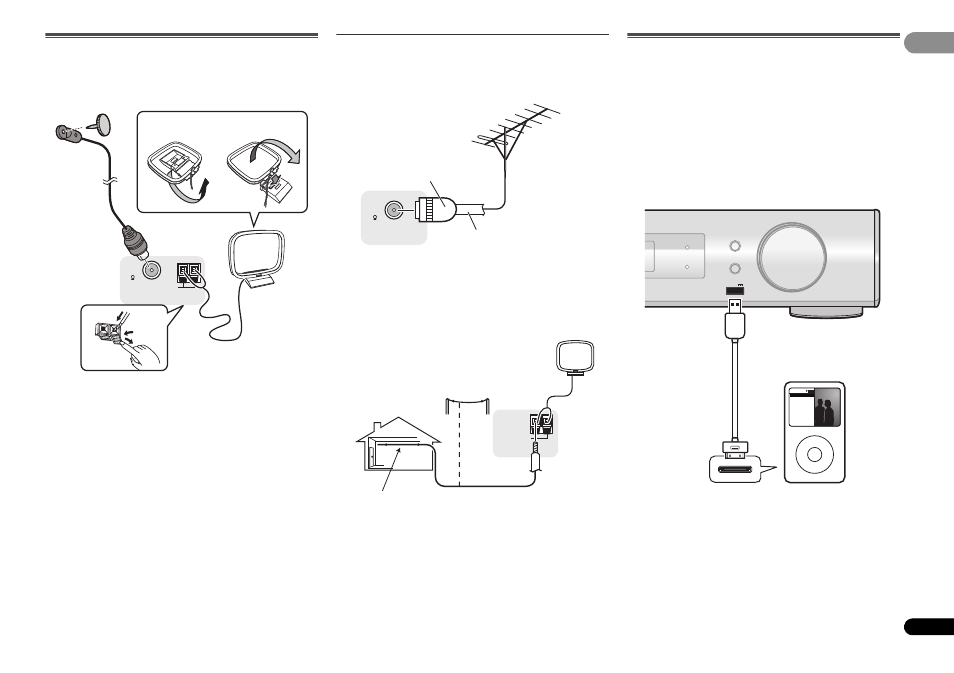

Подключение антенн
Подключите рамочную антенну АМ и проволочную антенну FM,
как показано ниже. Для улучшения приема и качества звука
подключите внешние антенны (см. раздел
Использование
внешних антенн
нижe).
1 Откройте защитные выступы, вставьте по одному
проводу в каждый разъем до конца, затем отпустите
выступы для фиксации проводов антенны AM.
2 Прикрепите рамочную антенну AM к специальной
стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную антенну
на стойке с помощью зажима (рис. б).
3 Установите антенну AM на плоскую поверхность в
направлении наилучшего приема.
4 Подключите проволочную антенну FM к разъему
антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.
Использование внешних антенн
Улучшение качества приема FM
Для подключения внешней FM-антенны используйте PAL-
соединитель (приобретается отдельно).
Улучшение качества приема AM
Подсоедините провод в виниловой изоляции длиной от 5 м дo 6 м
к гнезду AM антенны, не отсоединяя прилагаемую рамочную
антенну AM.
Для наилучшего качества приема подвесьте ее горизонтально на
улице.
Подключение iPod
Данный ресивер имеет специальный терминал для подключения
iPod, который позволяет управлять воспроизведением
аудиоматериала на iPod с помощью органов управления данного
ресивера.
Переключите ресивер в режим ожидания и затем с
помощью кабеля USB (для подключения iPod)
подключите iPod к терминалу USB iPod/iPhone на
передней панели данного ресивера.
• Также прочитайте о подключении кабелей в инструкции по
эксплуатации iPod.
• По инструкциям по воспроизведению iPod, см.
Воспроизведение iPod
на стр. 22.
ANTENNA
FM
UNBAL
75
AM LOOP
2
3
4
1
рис. a
рис. б
ANTENNA
FM
UNBAL
75
Одноконтактный разьем PAL
Коаксиальный кабель с
сопротивлением 75
Ω
ANTENNA
AM LOOP
Наружная антенна
от 5 м до 6 м
Комнатная антенна
(с виниловой
изоляцией)
MENU
Music
Genius
>
Playlists
Artists
Albums
Songs
Radio
Genres
Composers
Audiobooks
MASTER
VOLUME
AUDIO/ VIDEO MULTI- CHANNEL RECEIVER
VSX-S500
MCACC
HDMI
iPod iPhone
DIRECT CONTROL
iPod iPhone
USB 5 V 1 A
INPUT SELECTOR
iPod
Кабель USB (для
подключения iPod)
Данный ресивер
