Подключение проигрывателя DVD без выхода
HDMI

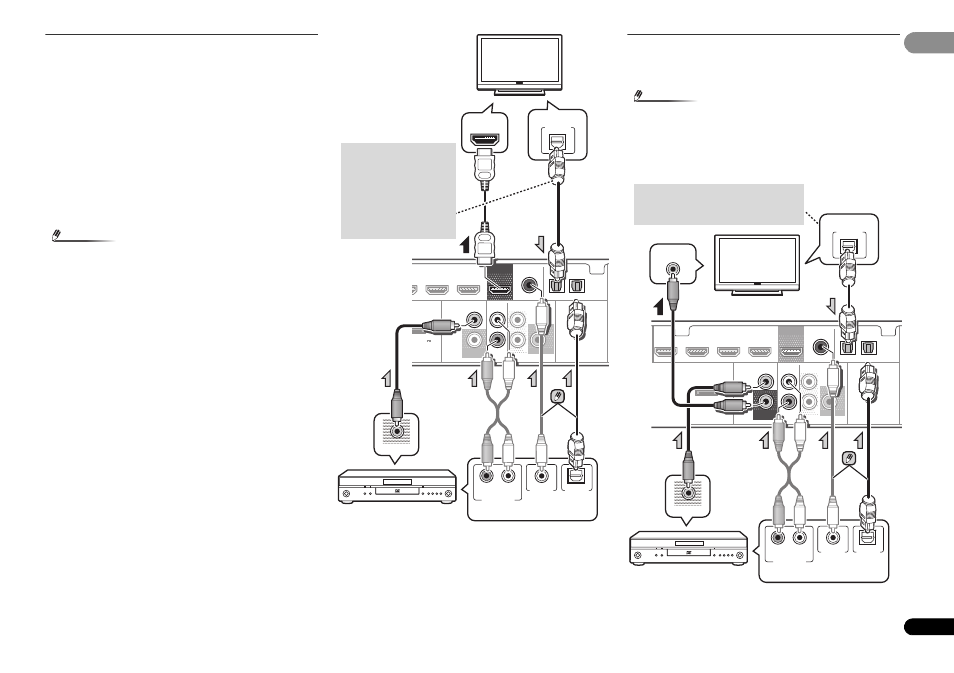

На данном рисунке показаны подключения телевизора (с входом
HDMI) и проигрывателя DVD (или другого компонента
воспроизведения не имеющего выхода HDMI) к ресиверу.
• Следующее подключение/настройка требуется для
прослушивания звучания телевизора через ресивер.
-
Если телевизор не поддерживает функцию возвратного
аудиоканала через HDMI, подключите ресивер и телевизор
через аудиокабели (как показано).
-
Если телевизор поддерживает функцию возвратного
аудиоканала через HDMI, звук с телевизора вводится в
ресивер через терминал HDMI, поэтому нет необходимости
подсоединять аудиокабель. В таком случае, установите
параметр ARC в HDMI Setup на ON (см.
HDMI Setup
на
стр. 41).
Внимание
• При использовании цифрового кабеля для аудиовхода
проигрывателя DVD измените настройку «Composite
Input» (композитный вход) на
CD
(Коаксиальный) или
DIGITAL AUX
(Оптический) через меню «Input Assign»
(Назначение входа) (см. Меню назначения входов на
стр. 39).
Подключение телевизора без входа HDMI
На данном рисунке показаны подключения телевизора (без входа
HDMI) и проигрывателя DVD (или другого компонента
воспроизведения) к ресиверу.
Внимание
• При использовании цифрового кабеля для аудиовхода
проигрывателя DVD измените настройку «Composite
Input» (композитный вход) на
CD
(Коаксиальный) или
DIGITAL AUX
(Оптический) через меню «Input Assign»
(Назначение входа) (см. Меню назначения входов на
стр. 39).
HDMI
AUDIO
VIDEO
SURR BACK/
FRONT HEIGHT
PRE OUT
ASSIGNABLE
OPTICAL
SUBWOOFER
R
L
(Single)
OUT
MONITOR
OUT
ANALOG
AUX
IN
(
ANALOG
AUX
)
IN
COAXIAL
CD IN
GAME IN
BD/BDR IN
DVR IN
TV IN DIGITAL AUX IN
PTER PORT
PUT 5 V
A MAX
)
R
L
DIGITAL AUDIO OUT
ANALOG
AUDIO OUT
OPTICAL
COAXIAL
VIDEO OUT
DIGITAL AUDIO OUT
OPTICAL
HDMI IN
Проигрыватель DVD
Выберите один
Телевизор, совместимый с
HDMI/DVI
Если телевизор не
поддерживает функцию
возвратного аудиоканала
через HDMI, данное
подключение требуется
для прослушивания
звучания телевизора
через ресивер.
MONITOR
OUT
HDMI
AUDIO
VIDEO
SURR BACK/
FRONT HEIGHT
PRE OUT
ASSIGNABLE
OPTICAL
SUBWOOFER
R
L
(Single)
OUT
ANALOG
AUX
IN
(
ANALOG
AUX
)
IN
COAXIAL
CD IN
STB IN
GAME IN
BD/BDR IN
DVD/DVR IN
TV IN DIGITAL AUX IN
ADAPTER PORT
(
OUTPUT 5 V
0.1 A MAX
)
VIDEO IN
DIGITAL AUDIO OUT
OPTICAL
COAXIAL
VIDEO OUT
DIGITAL AUDIO OUT
OPTICAL
R
L
ANALOG
AUDIO OUT
Выберите один
Телевизор
Проигрыватель DVD
Данное подключение требуется для
прослушивания звука телевизора через
ресивер.
