45
03
Подключение оборудования

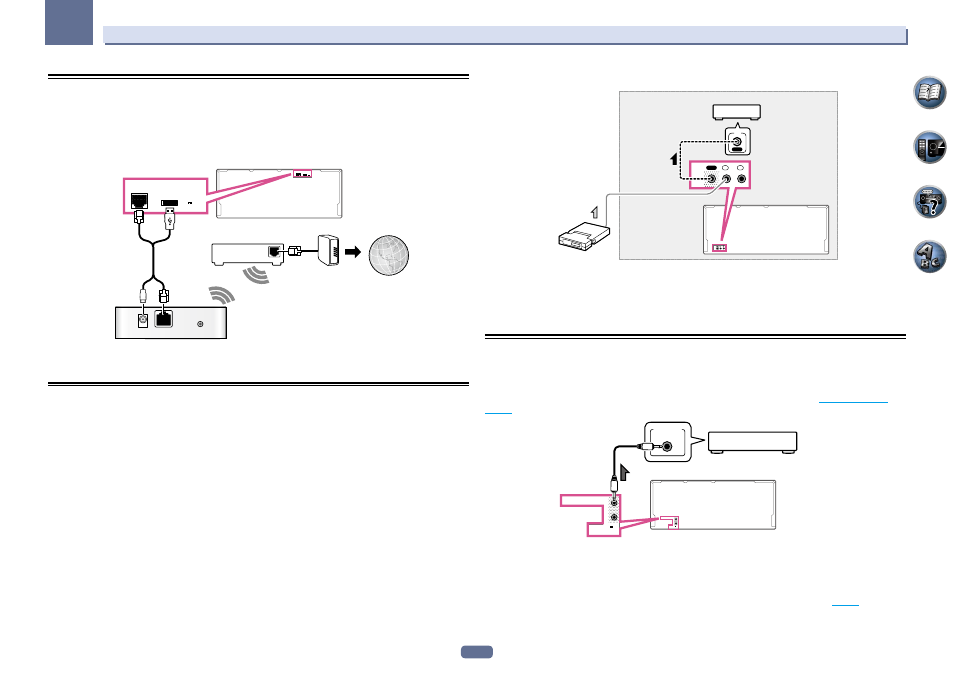

Подключение беспроводной сети LAN
Можно выполнить беспроводное подключение к сети через беспроводное подключение LAN. Для под-
ключения используйте AS-WL300.
!
Используйте только поставляемый кабель для подключения аксессуаров.
!
Для использования адаптера беспроводной сети LAN (AS-WL300) требуется выполнить определен-
ные настройки. Подробнее о выполнении данных настроек см. инструкции по эксплуатации к адаптеру
беспроводной сети LAN (AS-WL300).
WAN
DC 5V
WPS
Ethernet
LAN (10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT
5 V
0.6 A MAX)
LAN
(10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT
5 V
0.6 A MAX)
Интернет
Модем
Преобразователь беспроводной сети LAN
(AS-WL300)
Маршрути
затор
Подключение ИК-приемника
Если стереофонические компоненты содержатся в закрытом шкафу или этажерке, или если нужно
использовать пульт ДУ под-зоны в другой зоне, можно воспользоваться опционным ИК-приемником
(например, Niles или Xantech) для управления системой вместо сенсора ДУ на передней панели данного
ресивера.
!
Дистанционное управление может быть недоступно при попадании прямого сильного освещения от
флуоресцентной лампы на окошко сенсора ДУ ИК-приемника.
!
Помните, что другие производители могут не использовать терминологию ИК. Для совместимости с
ИК приемником, изучите руководство к компоненту.
!
При использовании двух пультов ДУ (одновременно), сенсору ДУ ИК-приемника отдается приоритет
относительно сенсора ДУ на передней панели.
1 Подключите сенсор ИК-приемника к гнезду IR IN на задней панели данного ресивера.
OUT
IN 1
IN 2
IR
OUT
IN 1
IN 2
IR
IN
IR
Шкаф или этажерка
Компонент не
производства
Pioneer
ИК-приемник
2 Подключите гнездо IR IN другого компонента к гнезду IR OUT на задней панели
данного ресивера для его подключения к ИК-приемнику.
Относительно типа кабеля, необходимого для подключения, пожалуйста, смотрите руководство к
ИК-приемнику.
Включение и отключение компонентов с помощью 12-вольтного
триггера
Можно подключить компоненты в системе (например, экран или проектор) к данному ресиверу таким
образом, чтобы они включались или отключались с помощью 12-вольтных триггеров при выборе функ-
ции приема. Однако, требуется указать, какие функции приема включают триггер в
Меню Input Setup
на
стр. 50
. Помните, что это будет срабатывать только для компонентов, имеющих режим ожидания.
12V TRIGGER
INPUT
(OUTPUT 12 V
TOTAL 150 mA MAX)
1
2
12V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
1
2
12V TRIGGER
%
Подключите разъем 12 V TRIGGER данного ресивера к 12 В триггеру другого
компонента.
Используйте для подключения кабель с монофоническими мини-джек разъемами на обоих концах.
После выбора функций приема, включающихся по сигналу от триггера можно будет включать или отклю-
чать компонент, только нажав на функцию(и) приема, настроенную(ые) как указано на
стр. 50
.
