40
03
Подключение оборудования
Настройка MULTI-ZONE
Данный ресивер может может обеспечивать питанием до четырех независимых систем в отдельных
комнатах после того, как выполнены соответствующие подключения MULTI-ZONE.
В четырех зонах одновременно можно воспроизводить различные источники, или, в зависимости от
потребностей, можно также использовать одинаковый источник. Питание на основную и под-зоны пода-
ется раздельно (питание основной зоны может быть отключено, в то время как одна (или обе) под-зоны
включены), и под-зоны могут управляться от пульта ДУ или органов управления передней панели.
Выполнение подключений MULTI-ZONE
Данные подключения возможны при наличии отдельного телевизора, низкочастотного громкоговори-
теля и громкоговорителей для первичной (ZONE 2) под-зоны, и отдельного телевизора и отдельного
усилителя (и громкоговорителей) для вторичной (ZONE 3) под-зоны. Также потребуется отдельный уси-
литель, если терминалы громкоговорителей не используются для первичной под-зоны. (Подробнее, см.
Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2) на стр. 40 .) Также,
если другой ресивер в под-зоне оборудован входным терминалом HDMI, вход HDMI данного аппарата
также можно воспроизводить как ZONE 4.
Здесь указаны три настройки первичной под-зоны, возможные на данной системе. Выберите ту, которая
вас больше устраивает.
Опции прослушивания MULTI-ZONE
В следующей таблице отображены сигналы, которые могут выводиться на ZONE 2, ZONE 3 и ZONE 4:
Под-зона Доступные функции входа
ZONE 2
DVD , SAT/CBL, DVR/BDR, VIDEO, INTERNET RADIO, MEDIA SERVER, FAVORITES,
iPod/USB , USB-DAC (только SC-LX86), TV, CD, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы, композитные видеосигналы и компонентные
видеосигналы (только SC-LX86).)
ZONE 3
DVD , SAT/CBL, DVR/BDR, VIDEO, INTERNET RADIO, MEDIA SERVER, FAVORITES,
iPod/USB , USB-DAC (только SC-LX86), TV, CD, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы, композитные видеосигналы.)
ZONE 4
(HDMI)
BD , DVD, SAT/CBL, DVR/BDR, VIDEO, HDMI 5/MHL
(Выводит аудио и видеосигналы HDMI)
! Невозможно выполнить понижающее преобразование аудио и видеосигналов, поступающих от входных терминалов
HDMI , цифровых входных терминалов (OPTICAL и COAXIAL) и входных терминалов COMPONENT VIDEO для последу-
ющего вывода на ZONE 2 и ZONE 3.
! При выборе любого из входов INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/USB или ADAPTER PORT в основной
зоне, для под-зоны можно будет выбрать только тот вход, который выбран в основной зоне. (Можно будет выбрать
другие входы, не указанные здесь.)
Те-же ограничения применяются при выборе одного из вышеуказанных входов для под-зоны.
!
Выбираемые для ZONE 4 входы различаются в зависимости от настроек назначений в HDMI Input в Input Setup. Под-
робнее, см. Меню Input Setup на стр. 50 .
! Невозможно выбрать входы, для которых HDMI IN 6 или IN 7 назначены на ZONE 4.
! ZONE 4 не может использоваться при использовании всенаправленного пульта ДУ CU-RF100 (продается отдельно).
! Только SC-LX86:
Невозможно выбрать один из входов INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/USB или ADAPTER PORT и
вход USB-DAC одновременно в Зонах 2 и 3.
Настройка первичной под-зоны MULTI-ZONE (ZONE 2)
1 Подключите отдельный усилитель к гнездам AUDIO ZONE 2 OUT на данном
ресивере.

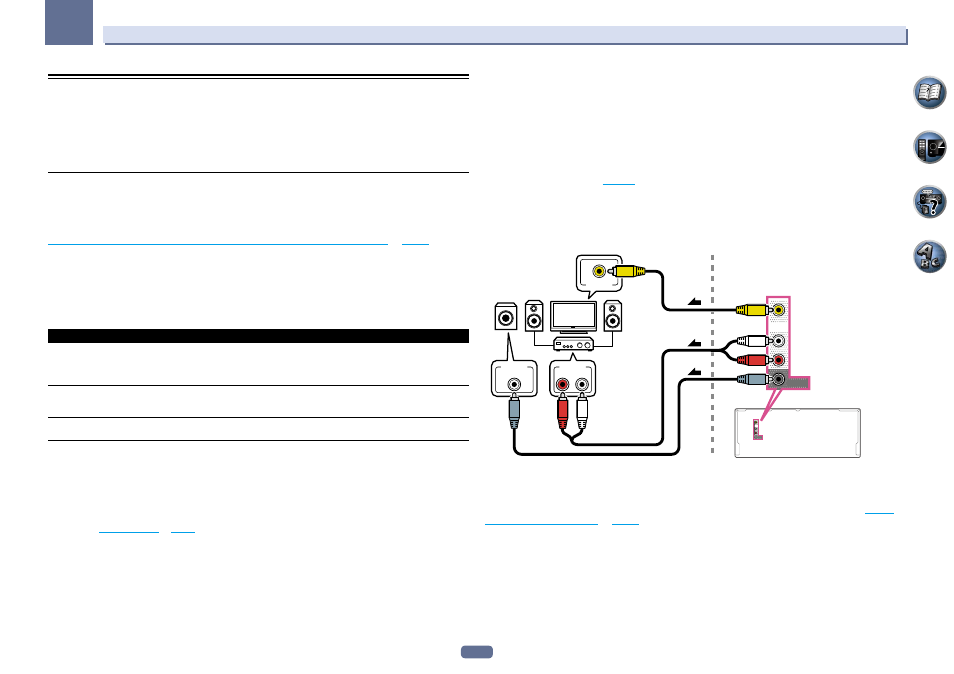

Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
2 Подключите низкочастотный громкоговоритель к гнезду SUBWOOFER ZONE 2 OUT на
данном ресивере.
Когда подключен низкочастотный громкоговоритель, рекомендуется установить HPF (Фильтр высоких
частот) в ZONE Setup на ON ( стр. 111 ).
3 Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT на данном
ресивере.
Только SC-LX86:
! COMPONENT VIDEO ZONE 2 OUT может использоваться для вывода чистого изображения.
! Экран ГИП не отображается, если подключено только гнездо COMPONENT VIDEO ZONE 2 OUT.
ZONE 2
OUT
SUBWOOFER
ZONE 2 OUT
SUBWOOFER
R L
AUDIO IN LINE LEVEL
INPUT
VIDEO IN
3
2 1
Под-зона ( ZONE 2) Основная зона
Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)
В качестве терминалов громкоговорителей для ZONE 2 можно использовать терминалы задних гром-
коговорителей объемного звучания или передних боковых громкоговорителей. Подробнее см. Выбор
системы громкоговорителей на стр. 19 .
1 Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания или передних боковых громкоговорителей.
2 Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT на данном
ресивере.
Только SC-LX86:
! COMPONENT VIDEO ZONE 2 OUT может использоваться для вывода чистого изображения.
! Экран ГИП не отображается, если подключено только гнездо COMPONENT VIDEO ZONE 2 OUT.
