Подключение оборудования

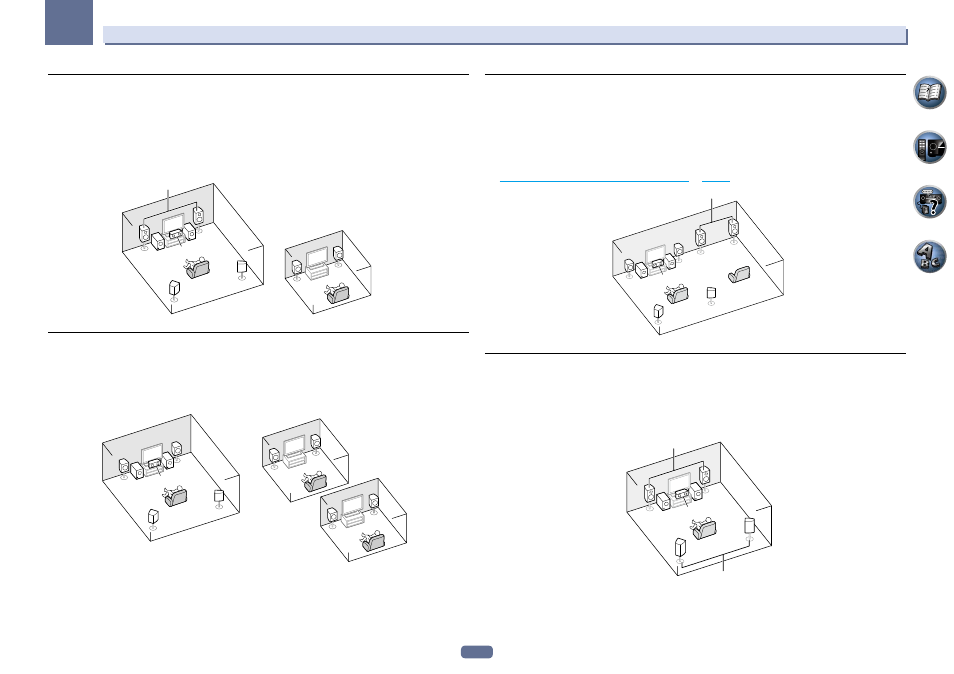

[F] Подключение 5.2-канальной системы объемного звучания и переднего
двухполосного усиления (высококачественное объемное звучание) и ZONE
2 (Multi Zone)
!
Настройка Speaker System: 5.1ch Bi-Amp + ZONE 2
Данные подключения позволяют одновременно прослушивать воспроизводящие высококачественное
звучание передние громкоговорители с двухполосным усилением и 5.2-канальное объемное звучание
в основной зоне, а также стереофоническое воспроизведение на другом компоненте в ZONE 2. (Выбор
устройств приема ограничен.)
L
R
L
R
SL
SR
Front Bi-Amp
SW 1
SW 2
C
Основная зона
ZONE 2
Под-зона
[G] Подключение 5.2-канальной системы объемного звучания и ZONE 2/
ZONE 3 (Multi Zone)
!
Настройка Speaker System: 5.1ch + ZONE 2+3
Данные подключения позволяют одновременно прослушивать 5.2-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение на другом компоненте в ZONE 2 и ZONE 3. (Выбор
устройств приема ограничен.)
L
L
R
R
Под-зона
ZONE 2
L
R
ZONE 3
C
SW 1
SW 2
SL
SR
Основная зона
[H] Подключение 5.2-канальной системы объемного звучания и
двухполосного усиления Громкоговорителей B
!
Настройка Speaker System: 5.1ch + SP-B Bi-Amp
Данные подключения позволяют одновременно прослушивать 5.2-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение того же источника от громкоговорителей В. Для
получения высококачественного звучания можно подключить громкоговорители В с двухполосным
усилением.
Выводящие звучание громкоговорители можно переключать с помощью кнопки SPEAKERS. Подробнее,
см.
Переключение терминалов громкоговорителей
на
стр. 84
SL
L
R
SR
C
SW 1
SW 2
L
R
Speaker B Bi-Amp
[I] Подключение 5.2-канальной системы объемного звучания и переднего
двухполосного усиления и двухполосного усиления объемного звучания
(высококачественное объемное звучание)
!
Настройка Speaker System: 5.1ch F+Surr Bi-Amp
Подключение двухполосного усиления передних громкоговорителей и громкоговорителей объемного
звучания для высококачественного звучания 5.2-канального объемного звучания.
L
R
SL
SR
Front Bi-Amp
Surround Bi-Amp
SW 1
SW 2
C
