Подключение оборудования
Установка акустической системы
Как минимум необходимы только передние громкоговорители (правый и левый). Учтите, что боковые
громкоговорители объемного звучания всегда нужно подключать в паре, однако при желании можно
подключить только один задний громкоговоритель объемного звучания (к терминалу левого заднего
громкоговорителя объемного звучания).

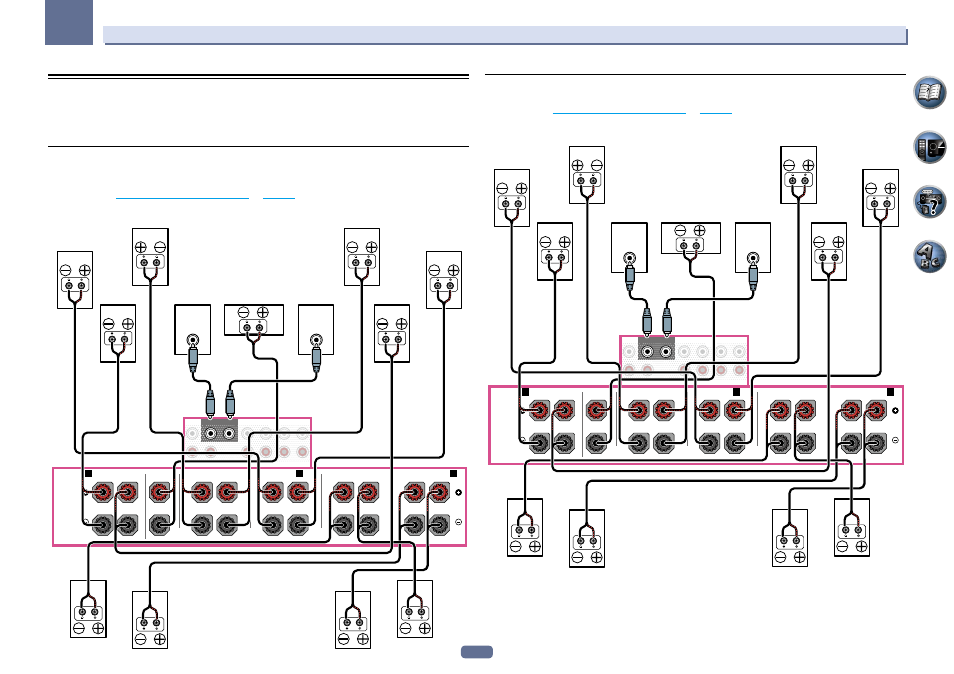

[A] Подключение 9.2-канальной системы объемного звучания (передние
верхние/передние боковые)
!
При необходимости, выберите ‹9.1ch FH/FW› в меню Speaker System.
Для этого, см.
Настройка акустической системы
на
стр. 105
!
При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
SUBWOOFER
1
2
SURROUND SURR BACK F HEIGHT
(Single)
(Single)
FRONT
CENTER
PRE OUT
F WIDE
SPEAKERS
FRONT
CENTER
A
A
SURROUND
SURROUND BACK
FRONT HEIGHT
FRONT WIDE /
B
R
L
R
L
R
L
R
L
R
L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Передний верхний
левый
Передний верхний
правый
Передний
боковой
левый
Передний
боковой
правый
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
Правый задний
объемного звучания
Левый задний
объемного звучания
Правый
объемного звучания
[B] 7.2-канальная система объемного звучания и подключение Speaker B
!
Выберите ‹7.1ch + Speaker B› в меню Speaker System.
Для этого, см.
Настройка акустической системы
на
стр. 105
!
При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
SUBWOOFER
1
2
SURROUND SURR BACK F HEIGHT
(Single)
(Single)
FRONT
CENTER
PRE OUT
F WIDE
SPEAKERS
FRONT
CENTER
A
A
SURROUND
SURROUND BACK
FRONT HEIGHT
FRONT WIDE /
B
R
L
R
L
R
L
R
L
R
L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Громкоговоритель
B - левый
Громкоговоритель
B - правый
Передний верхний
левый
Передний верхний
правый
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
Правый задний
объемного звучания
Левый задний
объемного звучания
Правый
объемного звучания
