Подключение оборудования

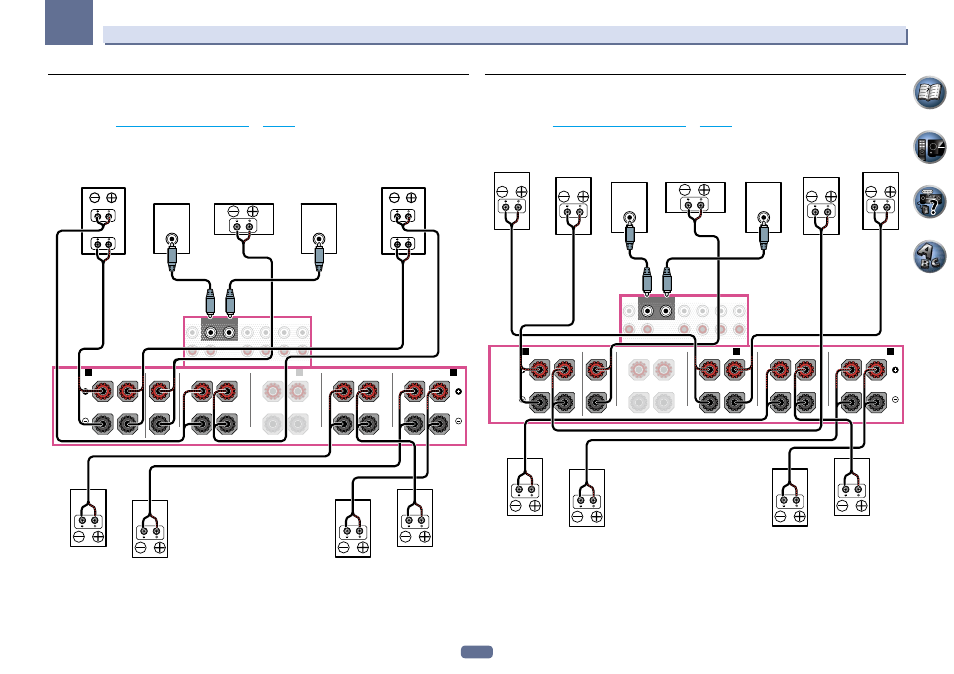

[С] Подключение 7.2-канальной системы объемного звучания и переднего
двухполосного усиления (высококачественное объемное звучание)
!
Выберите ‹7.1ch Front Bi-Amp› в меню Speaker System.
Для этого, см.
Настройка акустической системы
на
стр. 105
!
При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
SUBWOOFER
1
2
SURROUND SURR BACK F HEIGHT
(Single)
(Single)
FRONT
CENTER
PRE OUT
F WIDE
SPEAKERS
FRONT
CENTER
A
A
SURROUND
SURROUND BACK
FRONT HEIGHT
FRONT WIDE /
B
R
L
R
L
R
L
R
L
R
L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
High
Low
High
Low
Левый
объемного звучания
Правый задний
объемного звучания
Левый задний
объемного звучания
Правый
объемного звучания
Центральный
Низкочастотный
громкоговоритель
2
Низкочастотный
громкоговоритель
1
Громкоговоритель,
совместимый с
двухполосным усилением
Передний правый
Громкоговоритель,
совместимый с
двухполосным усилением
Передний левый
[D] Подключение 7.2-канальной системы объемного звучания (заднее
объемное звучание) и ZONE 2 (Multi Zone)
!
Выберите ‹7.1ch + ZONE 2› в меню Speaker System.
Для этого, см.
Настройка акустической системы
на
стр. 105
!
При подключении только одного заднего громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
SUBWOOFER
1
2
SURROUND SURR BACK F HEIGHT
(Single)
(Single)
FRONT
CENTER
PRE OUT
F WIDE
SPEAKERS
FRONT
CENTER
A
A
SURROUND
SURROUND BACK
FRONT HEIGHT
FRONT WIDE /
B
R
L
R
L
R
L
R
L
R
L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Центральный
Левый
объемного звучания
Правый задний
объемного звучания
Левый задний
объемного звучания
Правый
объемного звучания
Передний
левый
Передний
правый
Низкочастотный
громкоговоритель
2
Низкочастотный
громкоговоритель
1
ZONE 2 -
Правый
ZONE 2 -
Левый
