20
03
Подключение оборудования

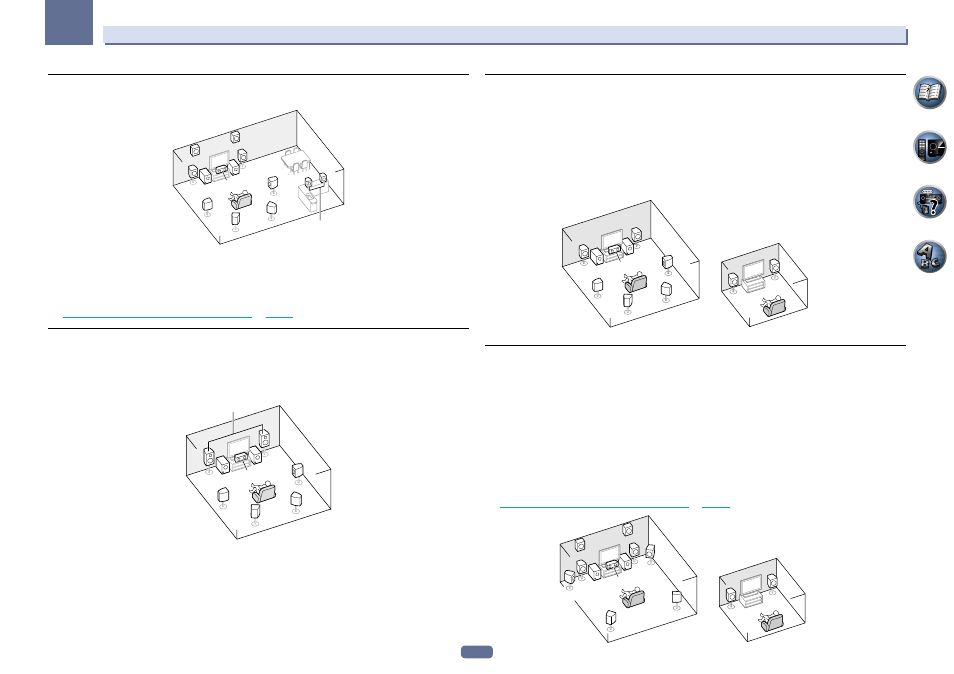

[B] 7.2-канальная система объемного звучания и подключение Speaker B
! Настройка Speaker System: 7.1ch + Speaker B
FHL
FHR
SL
L
R
SR
SBL
SBR
L
R
Speaker B
C
SW 1
SW 2
Данные подключения позволяют одновременно прослушивать 7.2-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение того же источника от громкоговорителей В. Те-же
самые подключения также позволяют воспроизводить 9.2- канальное объемное звучание в основной
зоне, когда громкоговорители В не используются.
Выводящие звучание громкоговорители можно переключать с помощью кнопки SPEAKERS. Подробнее,
см. Переключение терминалов громкоговорителей на стр. 84 .
[С] Подключение 7.2-канальной системы объемного звучания и переднего
двухполосного усиления (высококачественное объемное звучание)
! Настройка Speaker System: 7.1ch Front Bi-Amp
Подключение двухполосного усиления передних громкоговорителей для высококачественного звучания
7.2-канального объемного звучания.
L
R
Front Bi-Amp
SW 1
SW 2
SL
SR
SBL
SBR
C
[D] Подключение 7.2-канальной системы объемного звучания (заднее
объемное звучание) и ZONE 2 (Multi Zone)
! Настройка Speaker System: 7.1ch + ZONE 2
Данные подключения позволяют одновременно прослушивать 7.2-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение на другом компоненте в ZONE 2. (Выбор устройств
приема ограничен.)
Данная схема расположения громкоговорителей/шаблон использования воспроизводит 7.2-канальное
воспроизведение с использованием задних каналов объемного звучания в основной зоне. См. [E] для
получения 7.2-канального воспроизведения с использованием передних верхних и передних боковых
каналов с подключениями ZONE 2.
L
L
R
R
C
SW 1
SW 2
SL
SR
SBL
SBR
Основная зона
ZONE 2
Под-зона
[E] Подключение 7.2-канальной системы объемного звучания (передние
верхние/передние боковые) и ZONE 2 (Multi Zone)
! Настройка Speaker System: 7.1ch FH/FW + ZONE 2
Данные подключения позволяют одновременно прослушивать 7.2-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение на другом компоненте в ZONE 2. (Выбор устройств
приема ограничен.)
Данная схема расположения громкоговорителей/шаблон использования воспроизводит 7.2-канальное
воспроизведение с использованием передних верхних и передних боковых каналов в основной зоне.
См. [D] для получения 7.2-канального воспроизведения с использованием задних каналов объемного
звучания с подключениями ZONE 2.
Невозможно одновременно выводить звучание от передних верхних громкоговорителей и передних
боковых громкоговорителей.
Выводящие звучание громкоговорители можно переключать с помощью кнопки SPEAKERS. Подробнее,
см. Переключение терминалов громкоговорителей на стр. 84 .
L
R
L
R
C
SW 1
SW 2
FWR
FWL
FHL
FHR
SL
SR
Основная зона
ZONE 2
Под-зона
