6 ввод в эксплуатацию, 1 функциональное испытание, 6ввод в эксплуатацию – Инструкция по эксплуатации Festo Блок управления для включения двумя руками ZSB
Страница 8
ZSB-1/8-B
8
Festo – ZSB-1/8-B – 1202NH Русский
Пневматическое соединение
Элемент
Размер соединения
Входы 1
1
и 1
2
3/2-распределители с
кнопочным управлением
G
x
Выход 2
Управляющий вход
последующей цепи управления
G
x
Выход 3
–
Без соединения или
–
глушитель
(при необходимости)
G
x
Tab. 1
6
Ввод в эксплуатацию
1. Подайте давление в вашей установке.
2. Вкручивайте открытый регулировочный винт клапана последовательности
(например, VD-3-PK-3) до тех пор, пока переключающее давление не будет равняться 4 бар.
Для контроля можно использовать, например, манометр.
3. Проведите функциональное испытание (
глава 6.1).
6.1
Функциональное испытание
1. Подайте на изделие входное давление p
0
.
2. Поэтапно подавайте давление на входы 1
1
и 1
2
, как показано на Fig. 5.
3. На каждом этапе проверяйте, функционирует ли выход 2, как показано на Fig. 5.
> 0,5 с
0,25 … 0,5 с

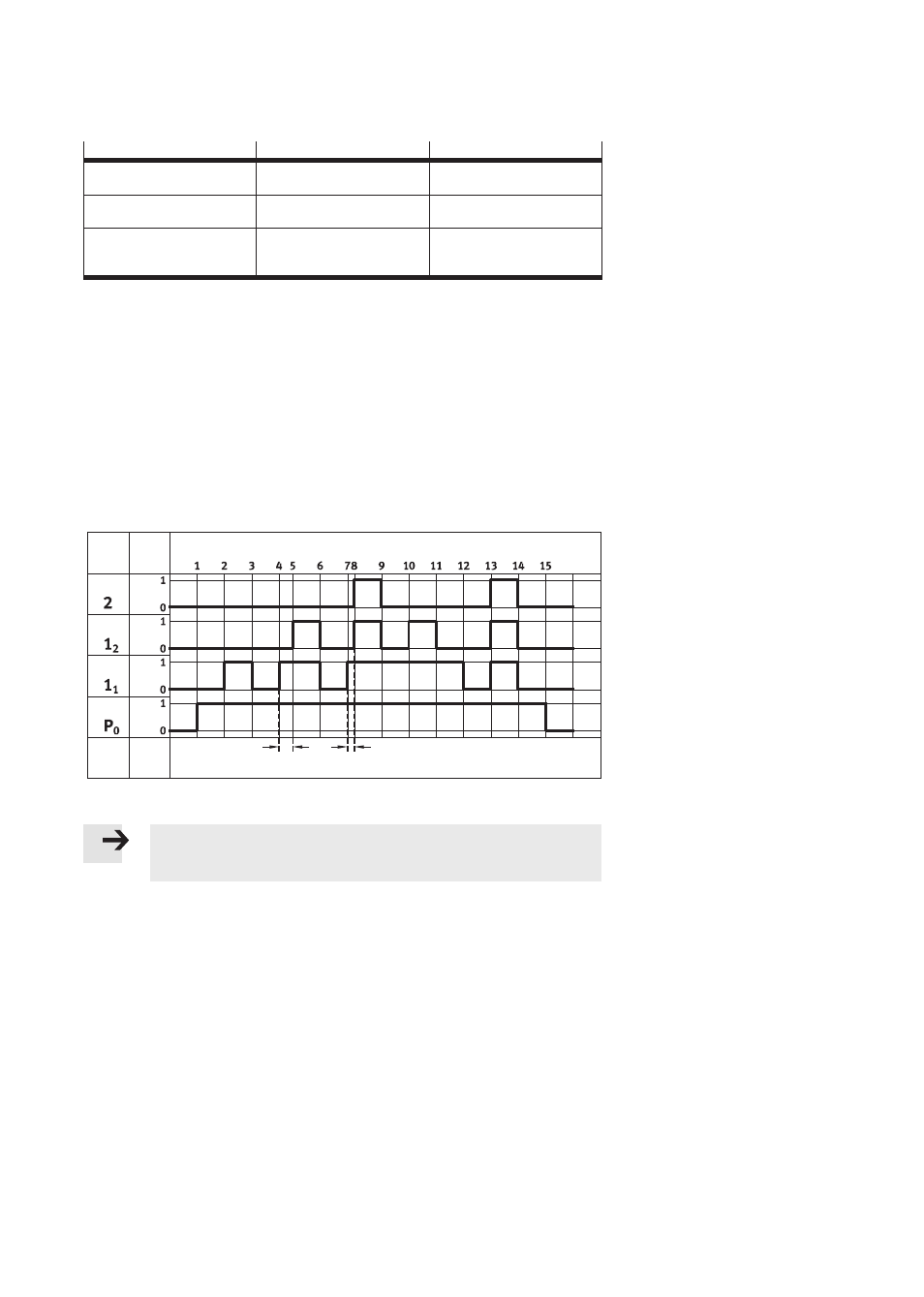

Fig. 5
Функциональное испытание, этапы с 1 по 15
Примечание
Выдержка времени между этапами 7 и 8 зависит от входного давления и находится
в диапазоне 0,25 … 0,5 с.
