Страница 17: 5montering
ZSB-1/8-B
Festo – ZSB-1/8-B – 1202NH Svenska
17
5
Montering
5.1
Mekanisk montering
1. Placera produkten så att filtret för ventilationsöppningen
4 inte blockeras.
2. Fäst produkten med två fästskruvar (M5) i de genomgående hålen
6 eller med två fästskruvar (M5)
i monteringsgängan.
3. Montera de två 3/2-vägs tryckknappsventilerna (
Fig. 2).
Observera

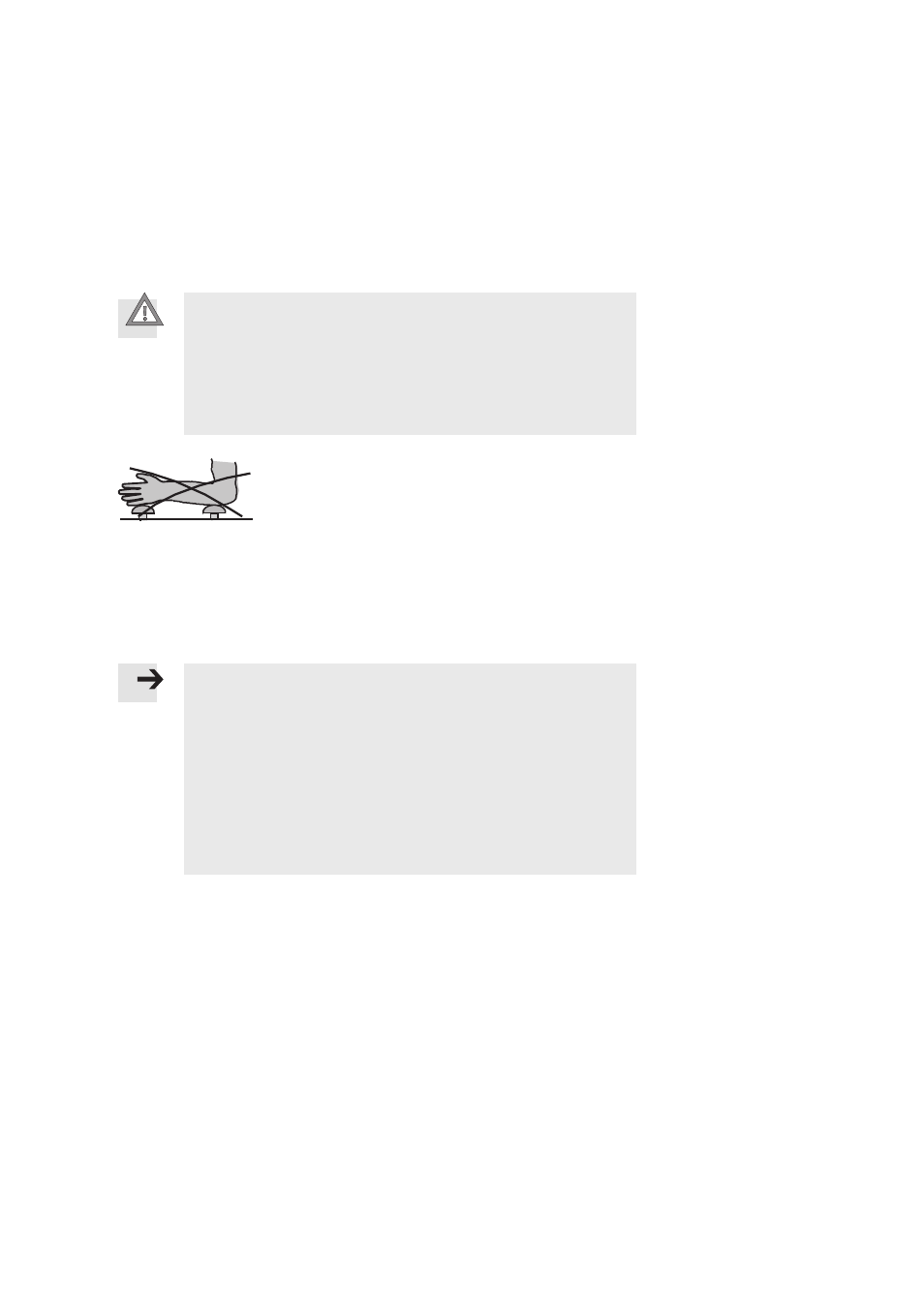

Säkerhetsfunktionen åsidosätts om tryckknappsventilerna aktiveras med bara ena
handen eller med hjälp av en armbåge, ett knä eller en fot (
Fig. 4).
•
Säkerställ att kraven på knappkonstruktionen för tvåhandsmanövrering
överensstämmer med EN 574, t.ex. genom specifikationer för minimiavståndet
mellan knapparna.
•
Beakta eventuella C-standarder för din maskintyp.
•
Genomför åtgärderna enligt EN 574.
Fig. 4
5.2
Pneumatisk montering
1. Ta bort transportskydden från tryckluftsanslutningarna.
2. Koppla slangar mellan anslutningarna och de angivna komponenterna (
Tab. 1).
Information
Produktens måste monteras och kunna avluftas korrekt för att fungera felfritt.
•
Använd lika långa slangar mellan de båda tryckknappsventilerna och styrblocket för
tvåhandsmanövrering.
•
Fixera slangarna i anläggningen för att undvika okontrollerade rörelser i slangarna.
•
Använd endast 3/2-vägs tryckknappsventiler.
•
Utgångarna 3 i tryckknappsventilerna måste vara öppna för att
tryckknappsventilerna ska kunna avluftas. Installera vid behov en lämplig
ljuddämpare.
•
Installera vid behov en passande ljuddämpare på utgång 3 i styrblocket för
tvåhandsmanövrering (
www.festo.com/catalogue/zsb).
•
Byt vid behov ut smutsiga ljuddämpare.
