Элементы управления и точки подсоединения
1
2
3
4
5
6
1 Присоединительная резьба или
шланговое/трубное соединение для
входов 1
1
и 1
2
2 Присоединительная резьба или
шланговое/трубное соединение для
выхода 2
3 Присоединительная резьба 3 для канала
сброса воздуха или прямого крепления
глушителя
4 Фильтр для вентиляционного отверстия
5 Винт с фильтрующим элементом
6 Сквозные отверстия для крепления

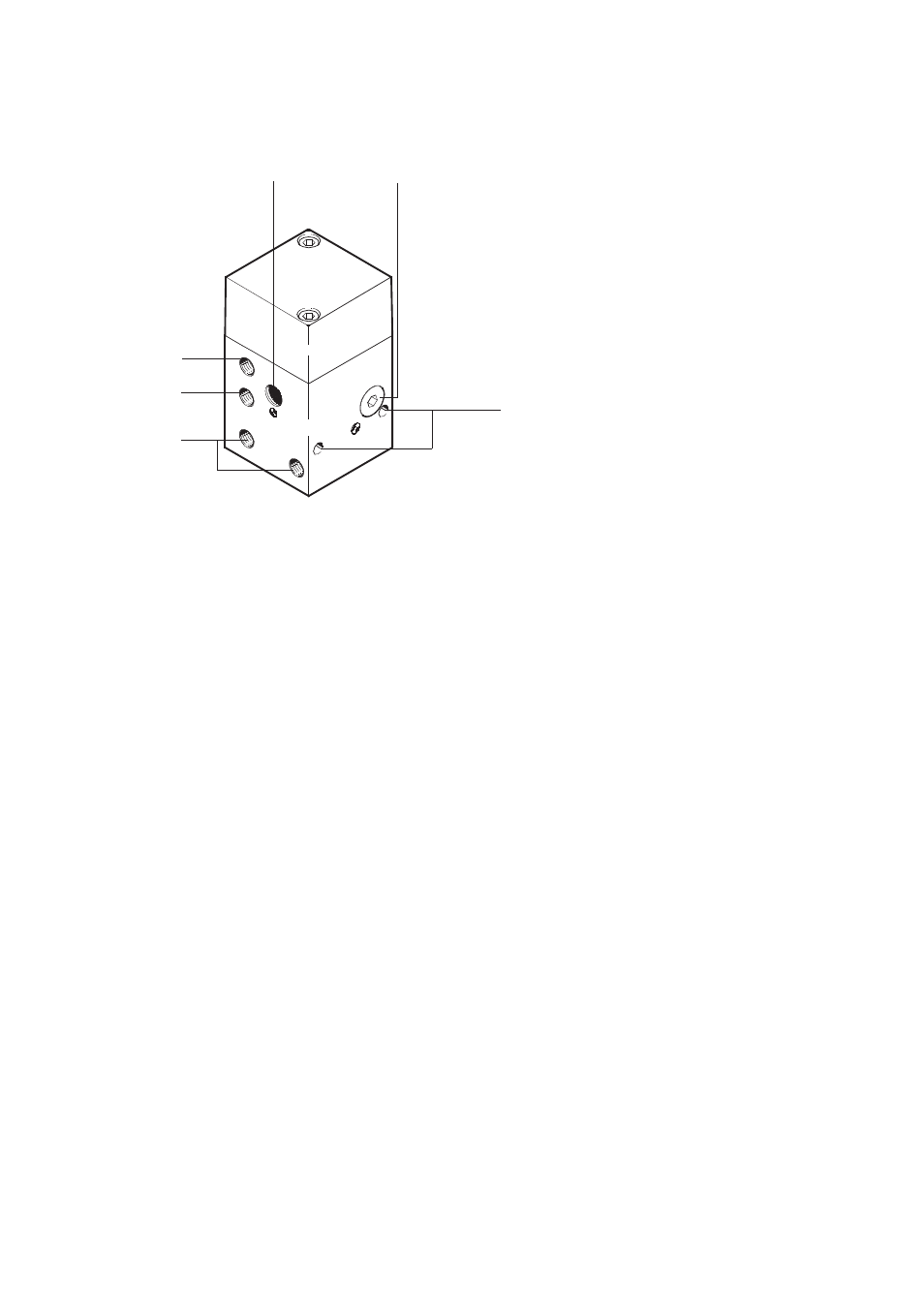

Fig. 1
