ZSB-1/8-B
Festo – ZSB-1/8-B – 1202NH Svenska 15
2 Funktion
Styrblocket för tvåhandsmanövrering ZSB-1/8-B är ett pneumatiskt OCH-element.
Om ingång 1
1
och 1
2
påluftas med max. 0,5 s mellanrum, ställs styrblocket för tvåhandsmanövrering
om: i anslutning 2 finns en utgångssignal. Styrsignalerna kommer via två externa
3/2-tryckknappsventiler.
– När båda tryckknappsventiler är aktiverade, är utgång 2 tryckförande.
– Om ingen av tryckknappsventilerna eller bara den ena är aktiverad, är utgång 2 trycklös.
Systemet avluftas från 2 till 3.
– Återinkoppling är bara möjlig om ingen av tryckknappsventilerna är aktiverad.
VD-3-PK-3
ZSB-1/8-B
Luftberedningsenhet
SV-3-M5
SV-3-M5
1 2
2
12 3 1
2 1
3
1 1
2
3
1 2 2 1
3

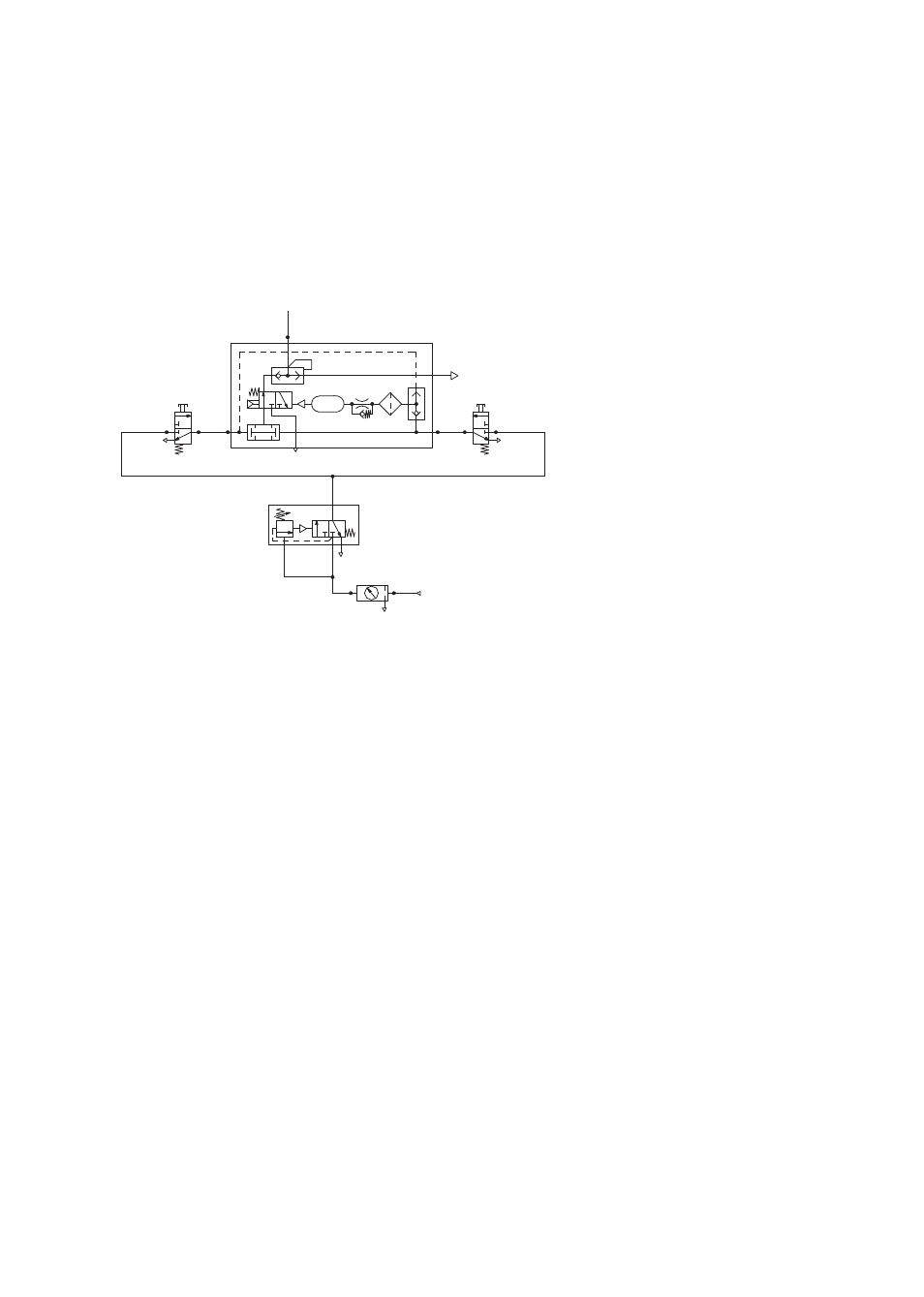

Fig. 2 Exempel på en enkel aktivering:
3 Användning
Avsedd användning
Styrblocket för tvåhandsmanövrering är endast konstruerat för att man med båda händerna samtidigt
(synkront) ska kunna aktivera en styrsignal via två separata tryckknappsventiler.
På så sätt säkerställs att ingen av användarens händer finns inom maskinens riskområde när en
styrsignal kopplas till.
