ZSB-1/8-B
18
Festo – ZSB-1/8-B – 1202NH Svenska
Pneumatisk anslutning
Komponent
Anslutningsstorlek
Ingång 1
1
och 1
2
3/2-vägs tryckknappsventiler
G
x
Utgång 2
Styringång för den efterföljande
styrsekvensen
G
x
Utgång 3
–
Utan anslutning eller
–
Vid behov ljuddämpare
G
x
Tab. 1
6
Idrifttagning
1. Pålufta anläggningen.
2. Skruva in den öppna ställskruven till den tryckstyrda ventilen (t.ex. VD-3-PK-3) så mycket att
kopplingstrycket minst är 4 bar. Denna kontroll kan t.ex. utföras med hjälp av en manometer.
3. Utför en funktionskontroll (
kapitel 6.1).
6.1
Funktionskontroll
1. Trycksätt produkten med ingångstrycket p
0
.
2. Trycksätt stegvis ingång 1
1
och 1
2
(se Fig. 5).
3. Kontrollera vid varje steg att utgång 2 fungerar som i Fig. 5.

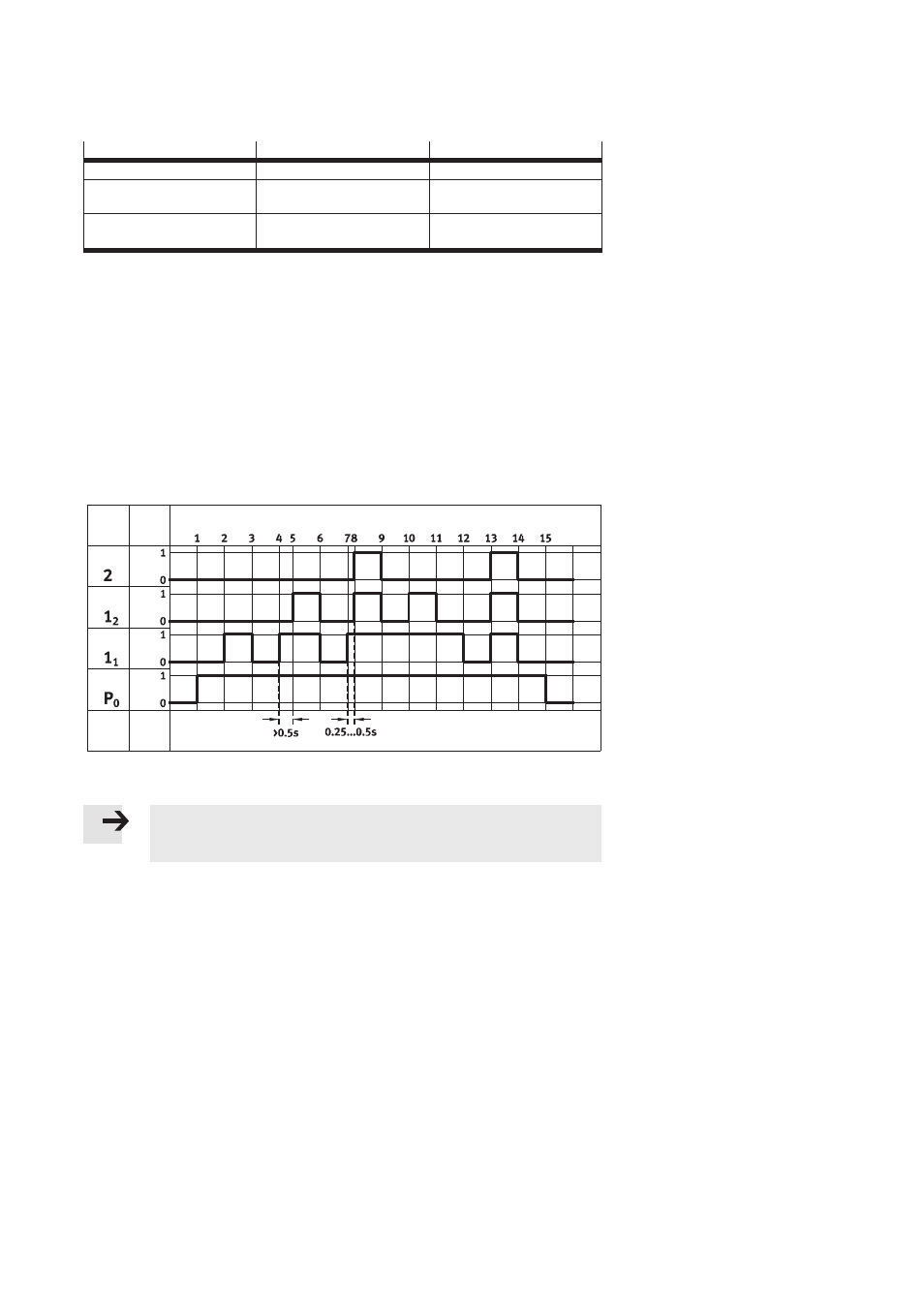

Fig. 5
Funktionskontroll, steg 1 till 15
Information
Fördröjningen mellan steg 7 och 8 varierar med ingångstrycket och ligger
mellan 0,25 … 0,5 s.
