Монтаж
5.1
Установка механических элементов
1. Расположите изделие так, чтобы фильтр для вентиляционного отверстия
4 не был перекрыт.
2. Закрепите изделие двумя крепежными винтами M5 через сквозные отверстия
6 или двумя
крепежными винтами M5 на крепежной резьбе.
3. Подключите два 3/2-распределителя с кнопочным управлением (
Fig. 2).

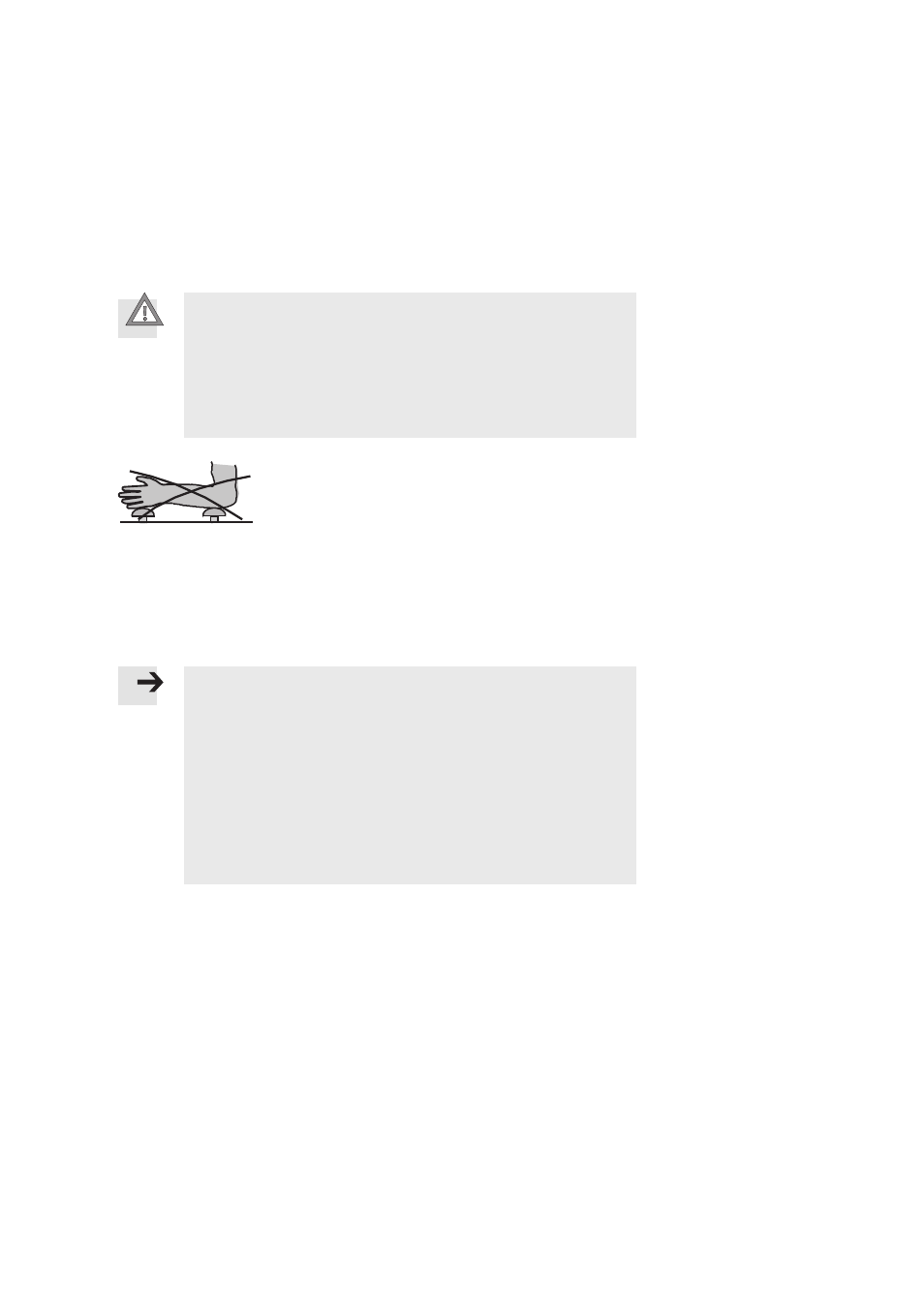

Осторожно
Нажатие кнопок распределителей только одной рукой либо локтем, коленом или
подошвой будет препятствовать реализации функции безопасности (
Fig. 4).
•
Проследите за тем, чтобы соблюдались требования к схеме расположения
кнопок для двуручного включения согласно EN 574, например, путем задания
величины минимального расстояния между кнопками.
•
Соблюдайте стандарты типа C (если они применимы) для вашего машинного
оборудования.
•
Проведите мероприятия согласно EN 574.
Fig. 4
5.2
Установка пневматических элементов
1. Удалите транспортировочные наклейки с пневматических каналов.
2. Соедините каналы шлангами с указанными элементами (
Tab. 1).
Примечание
Качество работы изделия зависит от правильного монтажа и системы сброса
воздуха.
•
Обеспечьте одинаковую длину шлангов между распределителями с кнопками и
блоком управления для безопасного старта двумя руками.
•
Зафиксируйте шланги на установке во избежание их неконтролируемого
перемещения.
•
Пользуйтесь только 3/2-распределителями с кнопочным управлением.
•
Выходы 3 на распределителях должны оставаться открытыми, чтобы
распределители могли сбрасывать воздух. Используйте специальный глушитель,
если необходимо.
•
При необходимости используйте на выходе 3 блока управления для безопасного
старта двумя руками специальный глушитель (
www.festo.com/catalogue/zsb).
•
Замените загрязненный глушитель, когда потребуется.
