5. Обзор
Festo P.BE-CMMS-FHPP-DN-SW-RU
ru
1103a
19
5.
Обзор
5.1
Обзорная информация по DeviceNet
DeviceNet — это машинно-ориентированная сеть для соединения простых
промышленных устройств (датчиков, исполнительных механизмов) и вышестоящих
устройств (контроллеров) между собой. DeviceNet базируется на протоколе CIP
(Common Industrial Protocol (общий промышленный протокол)) и характеризуется
всеми общими аспектами CIP, включая в себя адаптивные изменения для
согласования формата кадров сообщений с форматом кадров DeviceNet. Рис. 5.1
представляет пример типичной сети DeviceNet.

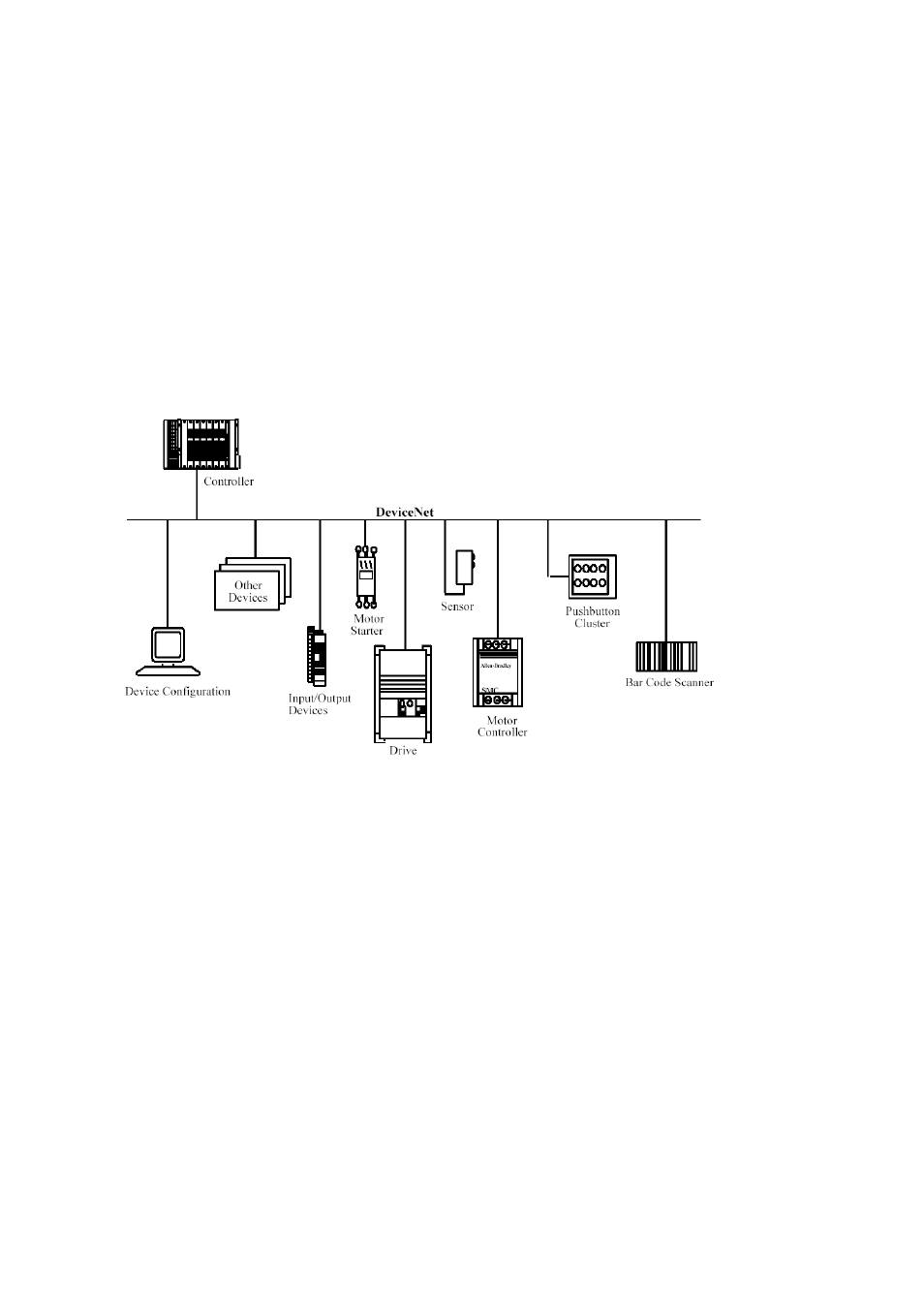

Рис. 5.1 Сеть DeviceNet
DeviceNet предлагает:
• экономичное решение для сетей на уровне устройств
• доступ к информации в устройствах на более низком уровне
• возможности для связи Master/Slave (главный модуль/ведомое устройство) и
Peer-to-Peer (два одноранговых устройства)
DeviceNet отслеживает два главных целевых направления:
• перенос ориентированной на управление информации, которая связана с
устройствами нижнего уровня (соединение I/O).
• перенос дополнительной информации, опосредованно связанной с регулируемой
системой, например, параметров конфигурации (Explicit Messaging Connection
(соединение для явных сообщений)).
