4. Активация и конфигурирование DeviceNet
Festo P.BE-CMMS-FHPP-DN-SW-RU
ru
1103a
15
4.
Активация и конфигурирование DeviceNet
4.1
Активация DeviceNet
Вставленный модуль DeviceNet автоматически обнаруживается после включения
контроллера мотора. Для такой активации должен быть деактивирован интерфейс
CAN с DIP-переключателем 11 на контроллере CMMS/CMMD.
Каждому устройству в сети должен быть присвоен однозначный адрес MAC-ID.
Настройка адреса MAC-ID осуществляется посредством DIP-переключателей 1 … 6 на
контроллере мотора.
Скорость передачи данных задается с помощью DIP-переключателей 9 и 10.
1 DIP-переключатель 1 ... 6 (MAC-ID)
2 DIP-переключатель 11
3 Гнездо с CAMC-DN

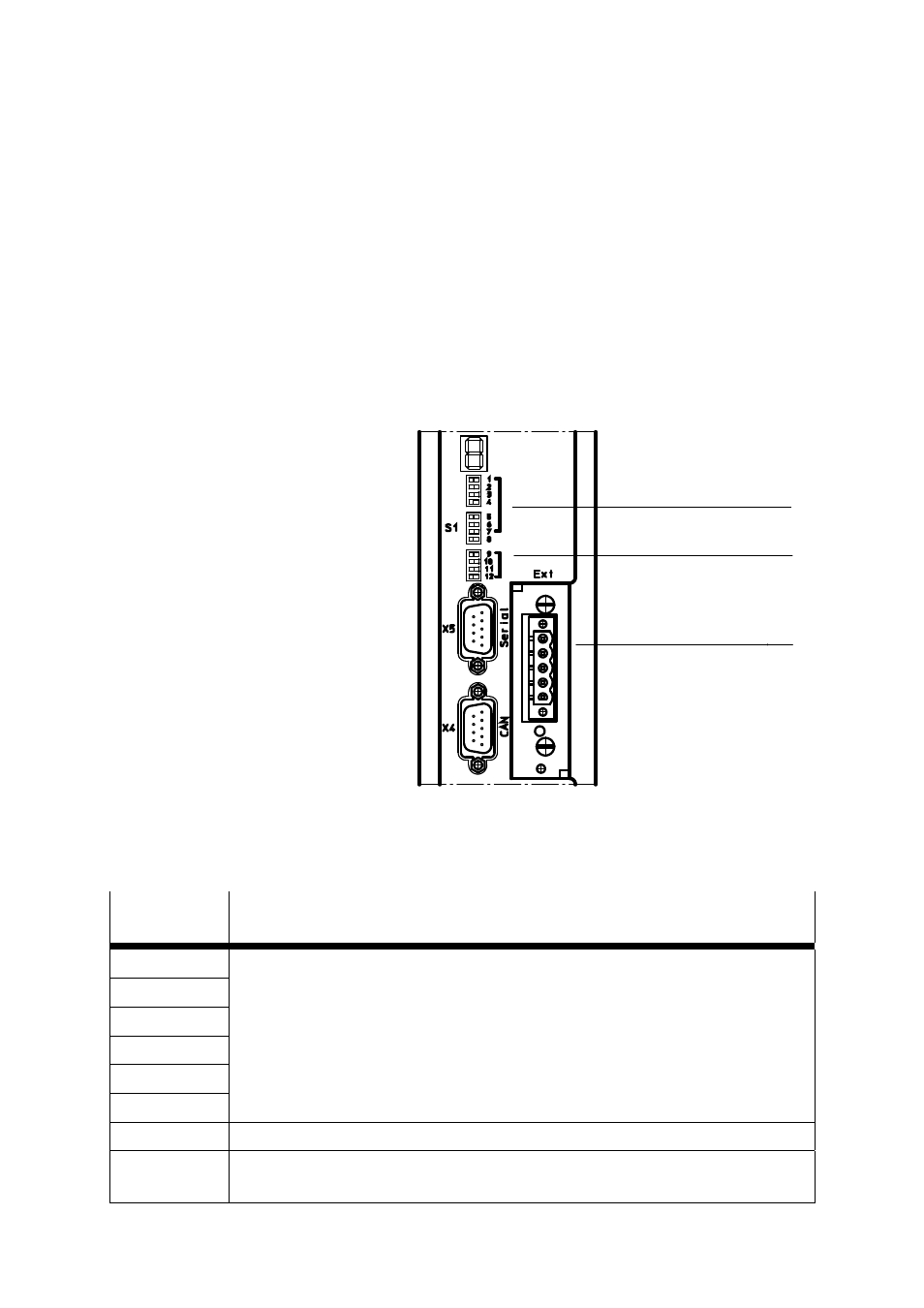

Рис. 4.1 DIP-переключатели
DIP-
переключатели
Расшифровка
1
2
3
4
5
6
MAC-ID.
см. пример
7
зарезервировано
8
Загрузчик операционной системы (при положении переключателя ON (ВКЛ.)
выполняется поиск новой прошивки на SD-карте)
1
2
3
