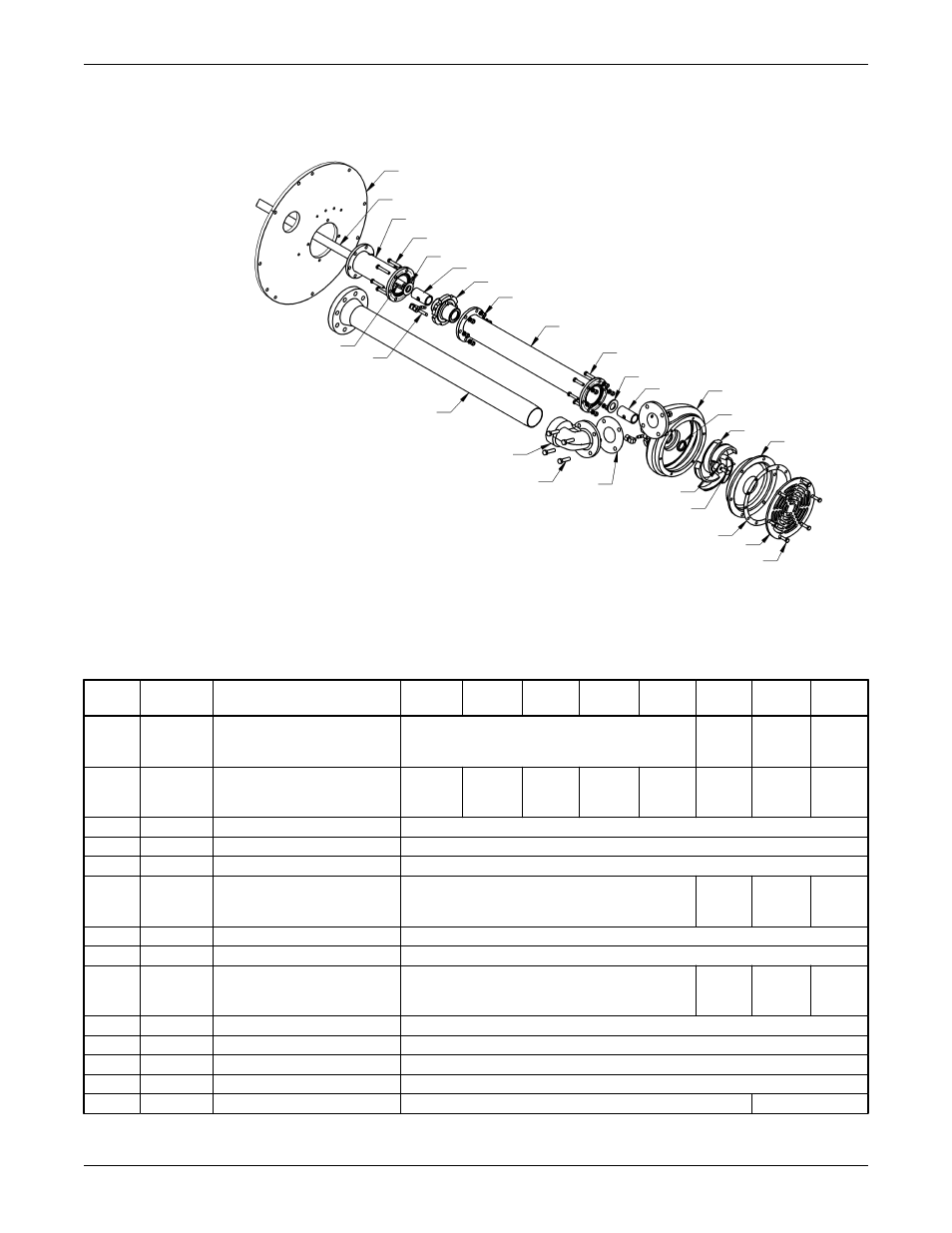

Перечень деталей – Инструкция по эксплуатации Goulds Pumps API 3171 - IOM
Страница 67
Подетальное изображение B
189
122
192
372B
123
197
213
357X
316
370G
123
197
100
155
101
182
317N
187
351
198
199
351A
370H
315
195
190
178
Перечень деталей
Табл. 8: Перечень деталей с указанием материала
Издели
е
Количест
во
Название детали
S-1/S-4 S-3
S-5
S-6
S-8
A-8
D-1
D-2
100
1
Кожух
A216 WCB (1212)
A743
CF8M
(1203)
A890
сорт 4A
(1360)
A890
сорт 5A
(1361)
101
1
Крыльчатка
A536
65-45-12
(1018)
A436
тип 2
(1007)
A216
WCB
(1212)
A487
CA6NM
(1234)
A743
CF8M
(1203)
A743
CF8M
(1203)
A890
сорт 4A
(1360)
A890
сорт 5A
(1361)
105
1
Фонарное кольцо
Согл. спецификации
106
Фиксатор Набивка
Согл. спецификации
107
1
Манжета
1000 или 1203
108
1
Кожух от переходника
(только для группы L)
A216 WCB (1212)
A743
CF8M
(1203)
A890
сорт 4A
(1360)
A890
сорт 5A
(1361)
112C
2
Упорный подшипник
Угловой контакт с обработанной медной обоймой
113
1
Выпускной клапан смазки
Сталь
122
1
Вал
A582 S41600 (2218)
A276
S31600
(2216)
A276
S31803
(2478)
A479
S32750
(3273)
123
1
Отражатель
Неопрен
134
1
Обойма подшипника
A216 WCB (1212)
136
1
Контргайка подшипника
Сталь
155
1
Втулка корпуса
ПТФЭ, насыщенный углеродом (тефлон)
178
1
Шпонка крыльчатки
2229
2248
