• Расположение в соответствии с размерами, указанными на приведенном примере схемы
• Достаточный объем свободного пространства внутри закладных втулок для заключительной
регулировки положения фундаментных болтов по отверстиям во фланце опорной плиты
1
2
3
4
5
6

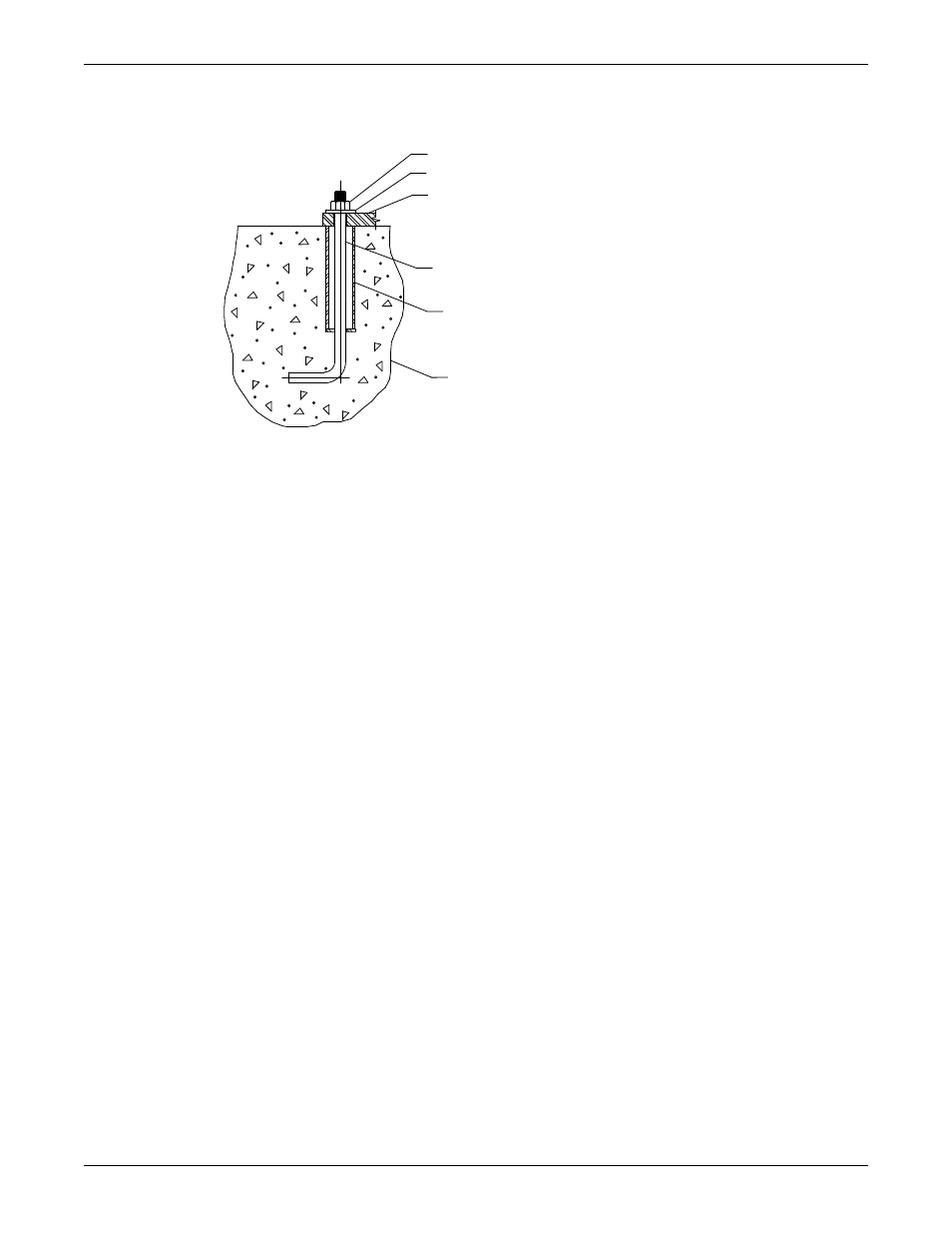

1.
Шестигранная гайка
2.
Шайба
3.
Опорная плита
4.
Анкерный болт 0,5 in. (12,5 mm)
5.
Втулка анкерного болта
6.
Фундамент (обеспечивается заказчиком)
Рис. 3: Пример типового способа установки
Установка опорной плиты
Установка опорной плиты с крышкой колодца
Если во время монтажных работ нижняя часть крышки колодца недоступна, нужно и установить
насос (без двигателя), опорную плиту и крышку колодца единым узлом. Крышку колодца нужно
установить по уровню с тем, чтобы после установки насос находился в вертикальном положении.
В паронепроницаемом варианте между опорной плитой/крышкой колодца и крышкой колодца/
фундаментом находятся подогнанные прокладки. Чтобы обеспечить характеристики выбросов
нужно обязательно установить эти прокладки. Привинтите крышку колодца к опорному листу с
обработанной поверхностью, чтобы гарантировать воздухонепроницаемое уплотнение.
1. Осторожно опустите крышку колодца на фундаментные болты.
2. Используйте как можно длинный уровень, чтобы наилучшим образом выровнять крышку
колодца во всех направлениях с помощью регулировочных прокладок или клиньев.
3. От руки затяните анкерные болты. Проверьте уровень и при необходимости выполните
повторное выравнивание.
4. Звездообразно затяните все анкерные болты, не допуская перекашивания крышки колодца.
5. Если нижняя сторона крышки колодца доступна, осторожно опустите насос и опорную плиту
на крышку колодца.
6. Установите все болты и затяните от руки.
7. Проверьте уровень опорной плиты и при необходимости выполните повторное
выравнивание.
8. Звездообразно затяните все анкерные болты, не допуская перекашивания опорной плиты.
Установка опорной плиты без крышки колодца
1. Осторожно опустите насос и опорную плиту на фундаментные болты.
2. Выровняйте по уровню опорную плиту во всех направлениях с помощью регулировочных
прокладок или клиньев.
