3. Чтобы в паронепроницаемом варианте обеспечить воздухонепроницаемое уплотнение,
необходимо выполнить одно из следующих действий:
Тип опорной
плиты
Рекомендуемые действия
Стандарт Вставить прилагаемую прокладку между двумя фланцами. Привинтить
опорную плиту к металлическому опорному листу с обработанной
поверхностью.
Фланец бака Установить прилагаемую прокладку между двумя фланцами. Проверить,
чтобы контрфланец на баке был выровнен. Использовать прокладочный
материал между фланцами, чтобы минимизировать регулировки.

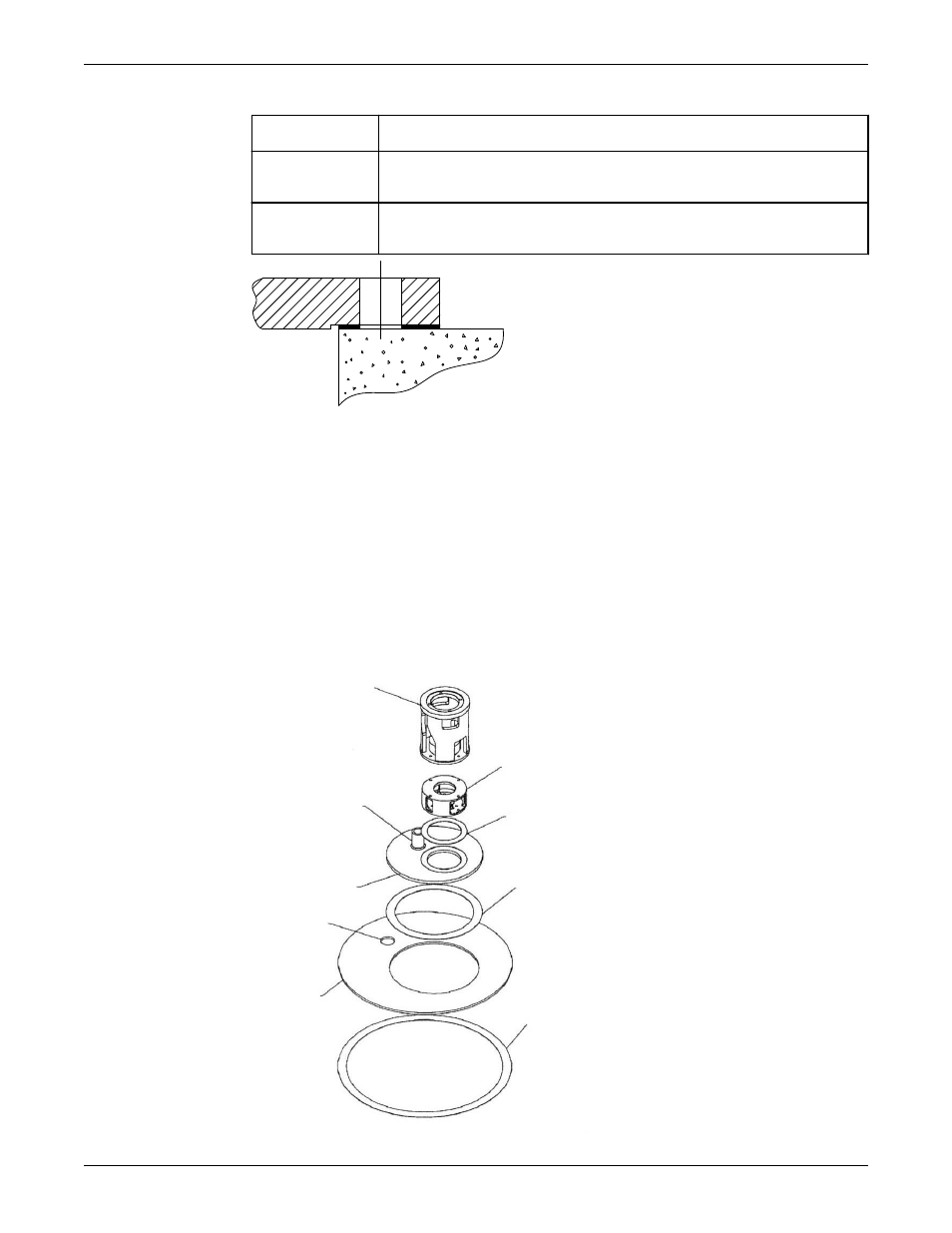

Рис. 4: Схема стандартной опорной плиты в паронепроницаемом варианте
4. От руки затяните анкерные болты. Проверьте уровень и при необходимости выполните
повторное выравнивание.
5. По звездообразной схеме затяните все анкерные болты, не допуская перекоса опорной плиты.
Установка набивочной камеры сальникового уплотнения
Эти насосы не имеют теплоизоляции. Поэтому если температура превышает 180°F (82°C), упорный
подшипник следует изолировать от источника тепла в насосе с помощью верхнего сальника.
Вокруг подшипника может циркулировать воздух, охлаждая его.
Верхняя набивочная камера также используется для минимизации испарений при работе с
контролируемыми веществами.
2
3
6
9
8
7
5
4
1
Установка
