1. Опора двигателя
2. Верхняя набивочная камера сальника
3. Прокладка
4. Сливная труба
5. Опорная плита
6. Прокладка
7. Внутренняя резьба 3 дюйма (76,2 мм) (нормальная трубная резьба)
8. Крышка колодца
9. Прокладка

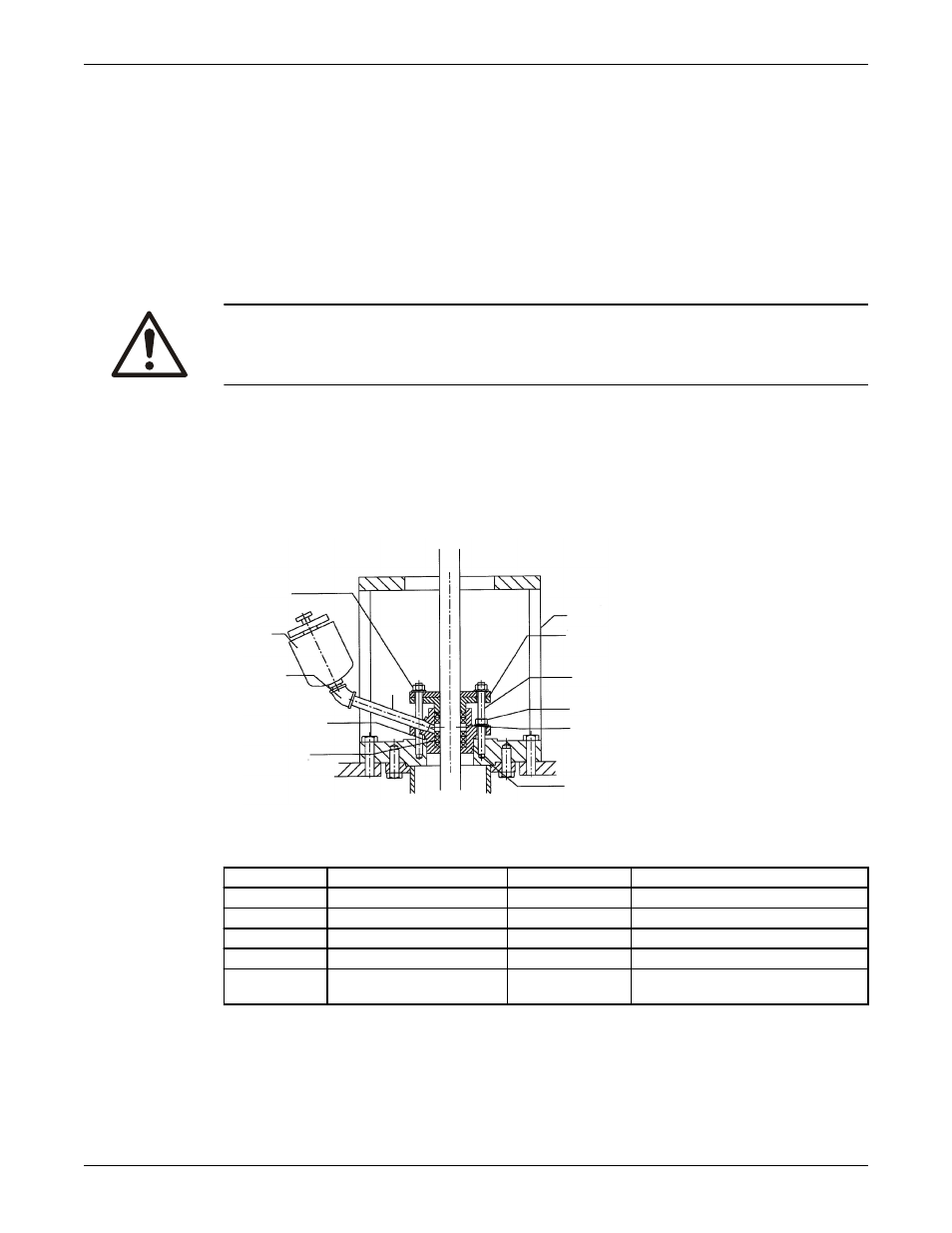

Установка набивочной камеры сальника
ПРЕДУПРЕЖДЕНИЕ:
В средах, подпадающих под классификацию ATEX, запрещено использовать набивные камеры
сальника.
Набивочная камера упаковывается набивкой на заводе-изготовителе. Набивка смазывается
колпачковой масленкой, поставляемой с насосом.
1. Заполните колпачковую масленку смазкой на литиевой основе №2.
2. Установите колпачковую масленку на резьбовое отверстие набивочной камеры.
3. Поверните колпачковую масленку несколько раз для впрыскивания смазки в набивку.
4. Затяните поджимные гайки сальника вручную.
355
193I
494V
367B
106
221
107
353
355C
105
364A
190G
105
Фонарное кольцо
353
Поджимной болт сальника
106
Упаковочный комплект
355
Сальниковые гайки
107
Манжета
355C
Гайки с кольцевыми вставками
190G
Патрубок трубопровода
364A
Вставка набивочной коробки
193I
Масленка
367B
Прокладка вставки
221
Опора сальниковой
коробки
494V
Колено трубы
Установка насоса, привода и муфты
1. Установите и прикрепите насос к опорной плите. Используйте подходящие болты.
2. Установите привод на опорную плиту. Используйте подходящие болты и затяните их
вручную.
3. Установите муфту.
Установка
