Переключатели со сферическим поплавком
Сферические поплавки управляют отдельными переключателями, которые используются в
сложных конфигурациях для управления цепью насоса. Сферические поплавки подвешены в
отстойнике на нужном уровне управления. Переключатель срабатывает, когда уровень жидкости
повышается до сферического поплавка. Поплавок или прикреплен к трубе или имеет грузик. Это
позволяет поплавку изменять наклон при дальнейшем повышении уровня. При наклоне поплавка
переключатель замыкается, что может использоваться для включения насоса, сигнализации
высокого уровня или управления другим электронным устройством.
Установка поплавковых регуляторов Square D 9036 simplex и 9038
duplex
В поплавковом переключателе 9036 simplex или 9038 duplex используется один поплавок и шток.
Для правильного подключения переключателя обратитесь к электрической схеме, предоставляемой
производителем.
Если с насосом поставляется крышка колодца, опорная труба поплавкового переключателя (435) и
верхняя направляющая штока (337) установлены на заводе-изготовителе. Если крышка колодца
поставляется другими поставщиками, перед установкой переключателя нужно определить
местоположение и просверлить отверстия, а затем нарезать в них резьбу.
1
2
3
4
5
6 7

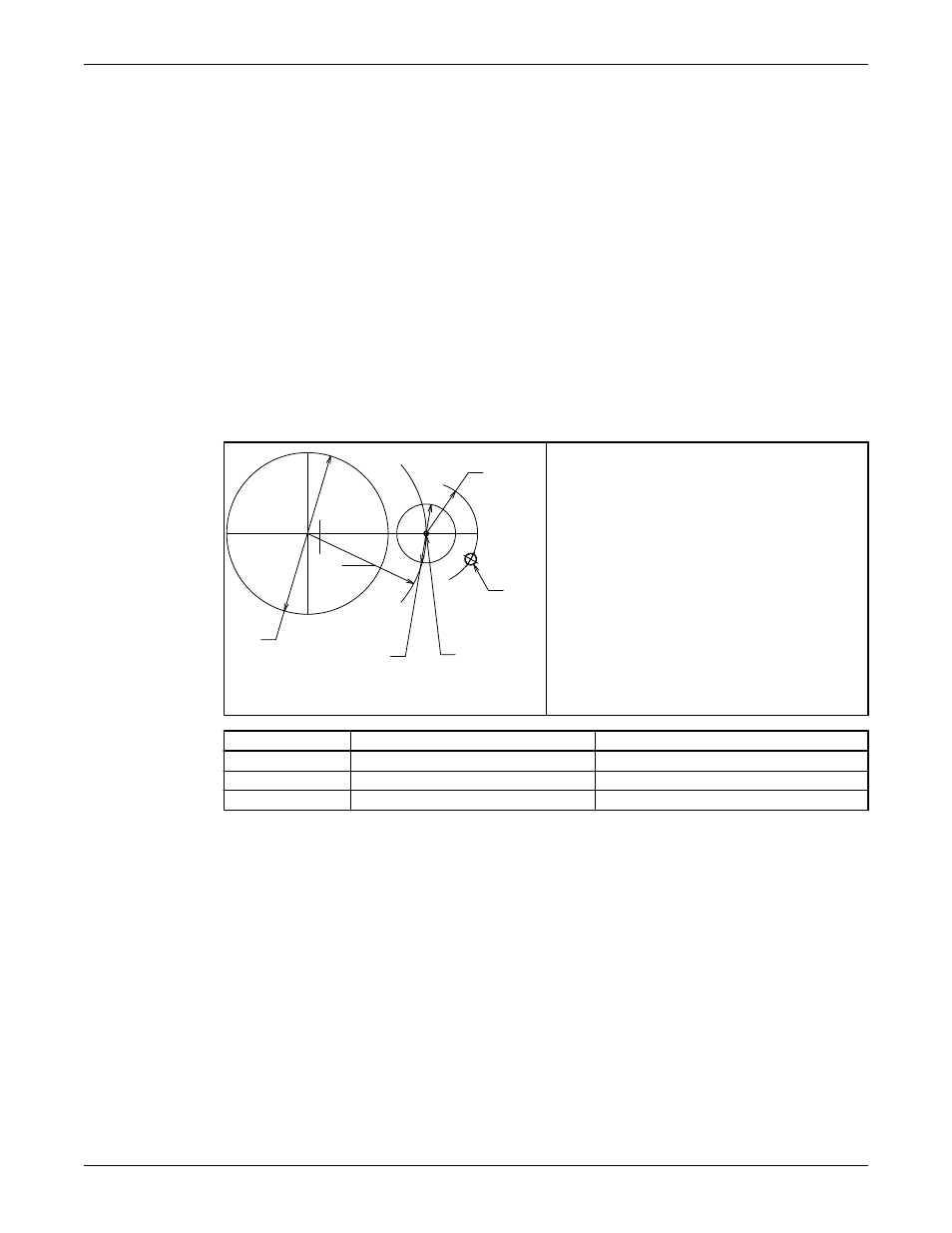

Рис. 5: Положение поплавка, штока и
переключателя
1. Диаметр крышки (А)
2. Радиус (В)
3. Центр насоса
4. Радиус 7,0 дюймов (178,0 мм)
5. Колонна NTG, поплавковый переключатель
1,25 дюйма (31,8 мм), нормальная трубная
резьба
6. 0,38 дюйма (9,5 мм), нормальная трубная
резьба, для направляющей штока поплавка
7. Диаметр поплавка 8 дюймов (203,0 мм)
(стандарт)
Номер Диаметр крышки (А) Радиус (В)
1 22 дюйма (559 мм) 14,50 дюйма (368 мм)
2 26,50 дюйма (673 мм) 16,50 дюйма (419 мм)
3 31,00 дюйма (787 мм) 18,50 дюйма (470 мм)
1. Перед установкой насоса в отстойник присоедините нижний рычаг направляющей (336) и
направляющую штока поплавка (336) к нужному болту крышки заборника (исходя из схемы).
2. Заверните опорную трубу поплавкового переключателя (435) и верхнюю направляющую
штока (337) в крышку колодца.
3. Присоедините кронштейн поплавкового переключателя (398) к опорной трубе поплавкового
переключателя.
Поплавковый переключатель можно вращать вокруг центра насоса по радиусу (В).
4. Установите шток поплавка (334), поплавок (342) и втулки (335).
Необходимо обеспечить радиус (4) между колонной поплавкового переключателя и
поплавком.
Установка
