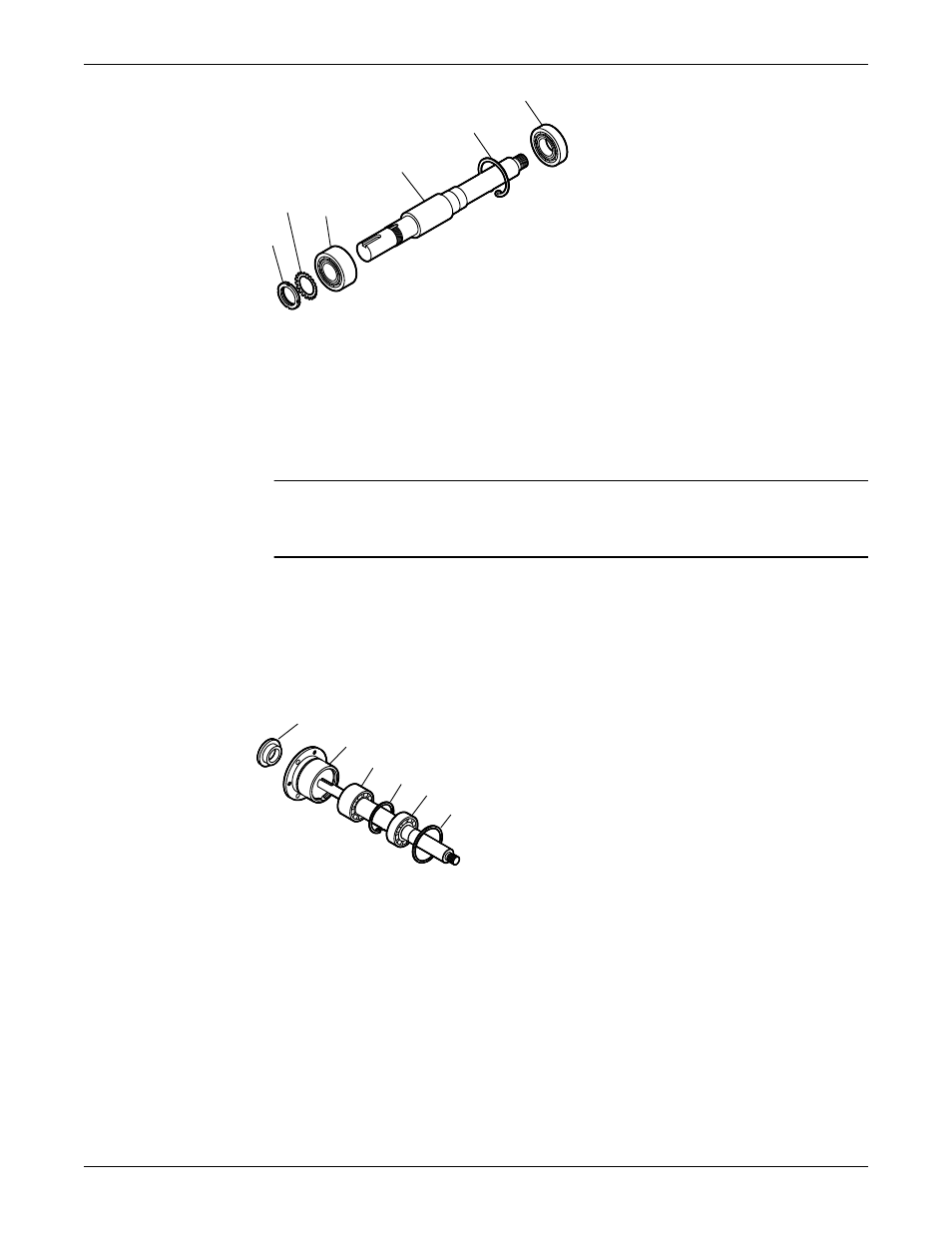

9. Подготовьте вал к сборке в соответствии с рисунком.

a) Установите новую кольцевую прокладку (496).
b) Покройте внешнюю часть наружного подшипника (112A) смазкой.
c) Покройте отверстие в корпусе подшипника (134) жидкой смазкой.
d) Установите корпус подшипника (134) на валу.

Не прилагайте чрезмерных усилий.

e) Вставьте стопорное кольцо подшипника (361A) в проточку на корпусе для подшипника(134).

ПРИМЕЧАНИЕ: Пространство между концами удерживающего кольца должно
находиться в обратной смазочной канавке. Несоблюдение этого правила может привести к
забиванию маслопровода.

Убедитесь, что вал вращается свободно.

f) Установите наружное лабиринтное уплотнение смазки (332A) на корпус подшипника (134).

Разместите уплотнение смазки дренажным отверстием вниз ( на 6 часов).
На краях шпоночных пазов не должно быть заусенцев. Перед установкой уплотнения
наклейте изоляционную ленту вдоль шпоночного паза, чтобы защитить уплотнительные
кольца.

332A

134

112

361A

168A

496

10. Установите вал в сборе на стойки подшипников в соответствии с рисунком.

a) Покройте наружную поверхность корпуса подшипника (134) жидкой смазкой.
b) Покройте все внутренние поверхности корпуса подшипника (228) жидкой смазкой.
c) Установите вал в сборе на стойку подшипников (228).

Убедитесь, что вал вращается свободно.

d) Установите стяжные болты (370C) в корпус подшипника (134) и затяните усилием руки.
e) Установите домкратные болты (370D) с контргайками (423) в корпус подшипника (134) и

затяните усилием руки.

Техническое обслуживание (продолжение)

Model 3198 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
