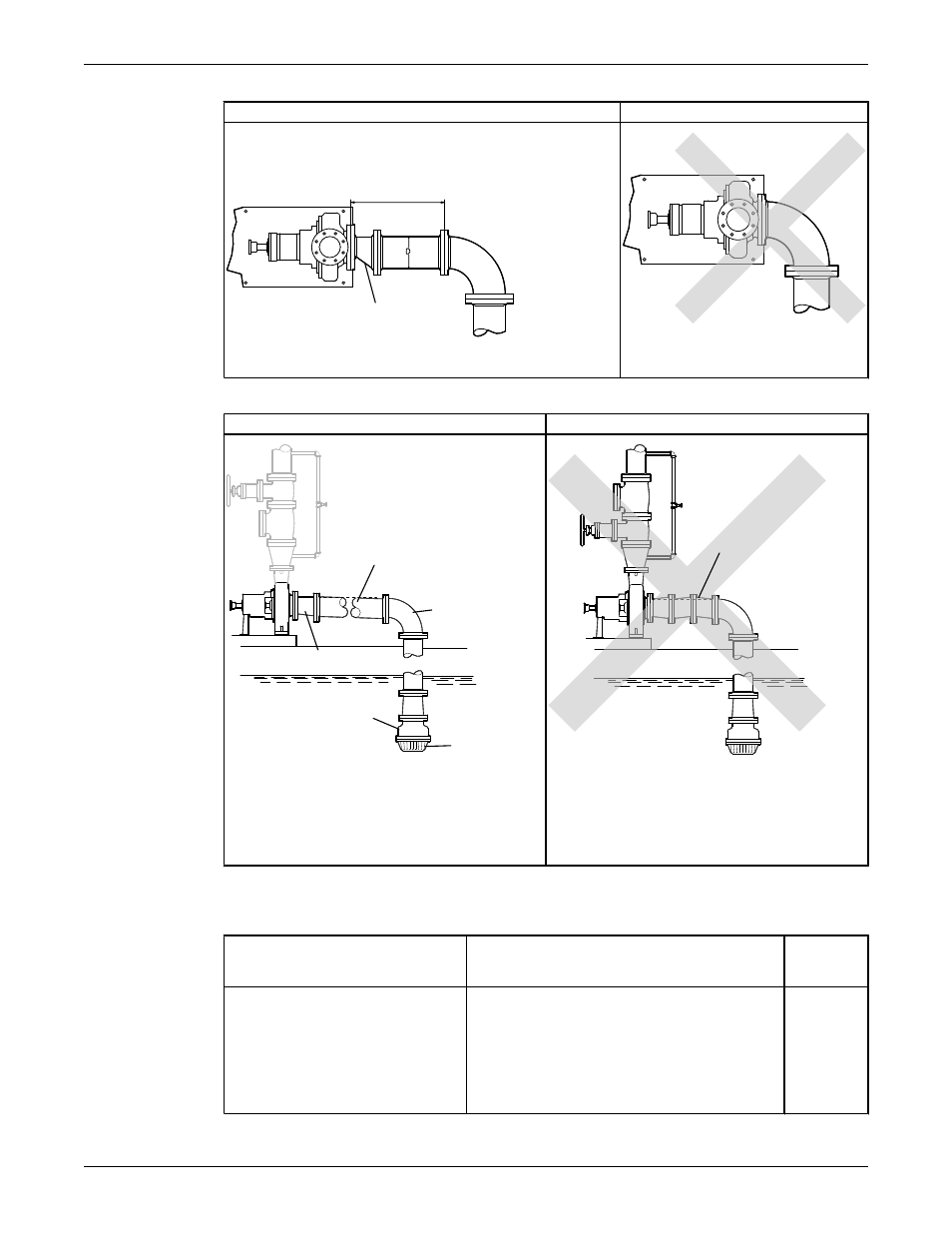

Пример: колено расположено близко к отверстию всасывания насоса
Правильно
Неправильно
Минимальное расстояние между приемным фланцем насоса
и ближайшим коленом должно равняться пятикратному
диаметру трубы.
1
2
1.
Достаточное расстояние для предотвращения кавитации
2.
Эксцентрическая переходная муфта с плоской верхней частью
Пример: оборудование всасывающего трубопровода
Правильно
Неправильно
1
2
3
4
5
1.
Всасывающий трубопровод плавно поднимается
от источника подачи жидкости
2.
Колено большого радиуса
3.
Сетчатый фильтр
4.
Клапан в нижнем конце трубы
5.
Эксцентрическая переходная муфта с плоской
верхней частью
1
1.
Воздушная пробка по причине отсутствия
эксцентрической переходной муфты и
неправильной установки всасывающего
трубопровода (недостаточно плавный подъем от
источника жидкости)
Контрольный список для нагнетательного трубопровода
Контрольный список
Проверяемые показатели
Пояснение/комментарий
Отметка о
выполнени
и
Нагнетательная линия должна быть
снабжена запорным клапаном.
Запорный клапан требуется для:
• заливки;
• регулировки расхода;
• осмотра и техобслуживания насоса.
Пример: оборудование нагнетательного
трубопровода
Установка (продолжение)
28
