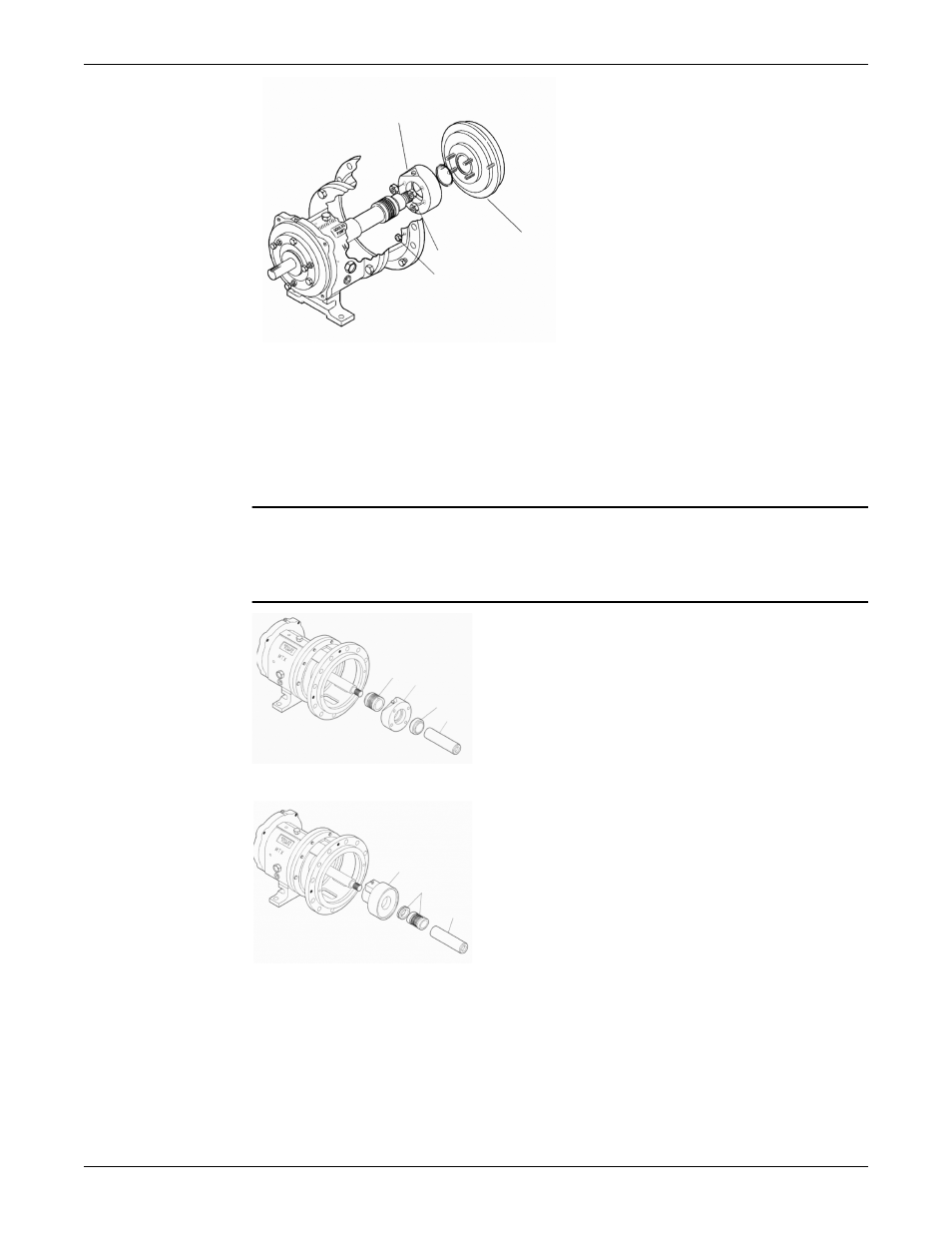

250

184

355

370H

4. Снимите втулку вала (126).

Торцевое уплотнение следует прикреплять к втулке.

5. Ослабьте регулировочные винты и извлеките вращающуюся часть из втулки.
6. Для модели 3198 снимите тефлоновую втулку:

a) Демонтируйте со втулки торцевое уплотнение.
b) Выполните продольный разрез втулки с помощью острого ножа.

7. Снимите стационарное посадочное место и сальник или камеру уплотнения вместе с прокладкой.

ПРИМЕЧАНИЕ: Соблюдайте осторожность при работе со стационарным элементом
торцевого уплотнения, зажатым между задней панелью и втулкой или установленным в гнезде
уплотнительной камеры. Несоблюдение этого правила может привести к повреждению
оборудования.

383 250

383

126

Рис. 17: Снимите стационарное посадочное место и сальник

250

383

126

Рис. 18: Снятие стационарного посадочного места и сальника

Снятие держателя стойки(MTi)

Переходник стойки модели 3198 не может быть заменен переходником любой другой модели.
1. Снимите центрирующие штифты (469B) и болты(370B).
2. Снимите держатель стойки (108).
3. Снимите и утилизируйте прокладку (360D)

При монтаже следует вставить новую прокладку.

Техническое обслуживание (продолжение)

Model 3198 i-FRAME Руководство по установке, эксплуатации и техобслуживанию

73
