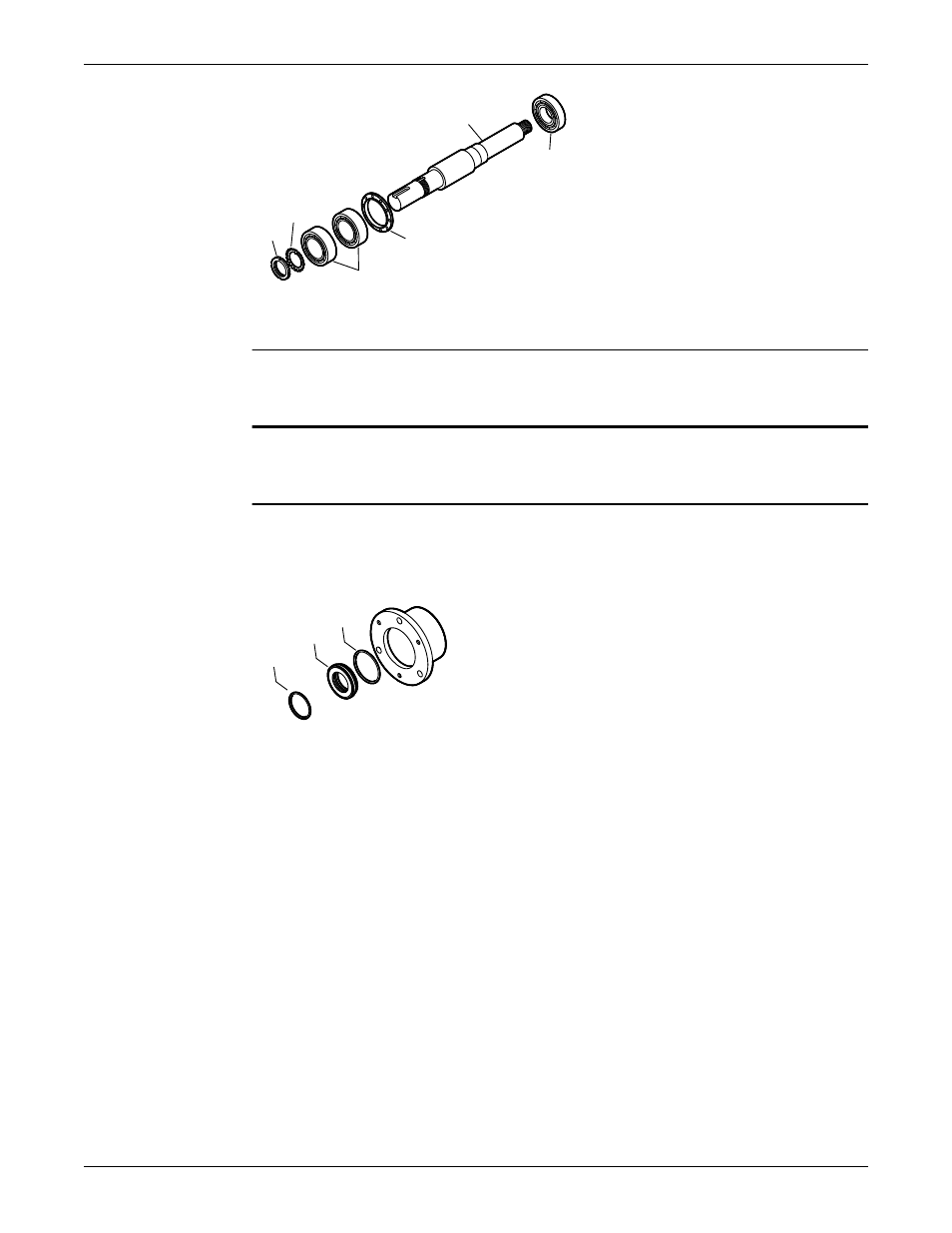

9. Снимите контргайку подшипника (136) и пружинную шайбу (382).
10. Снимите наружный подшипник (112A)

ПРИМЕЧАНИЕ: При извлечении подшипников из вала следует применять усилие только
по отношению к внутреннему кольцу. При возможности сломать деталь применять усилие
запрещено. Несоблюдение этого правила может привести к повреждению оборудования.

ПРИМЕЧАНИЕ: Сохраните подшипники для осмотра. Повторное использование
подшипников запрещено. Несоблюдение этого правила может привести к снижению
производительности.

11. Снимите наружное лабиринтное уплотнение смазки (332A) с корпуса подшипника (134).

При необходимости снимите кольцевые уплотнения(497F и 497G). Кольцевые прокладки
лабиринтного уплотнения входят в состав набора запасных частей модели 3196 или продаются
отдельно.

497G

332A

497F

Разборка стойки подшипника

1. Извлеките эти заглушки из стойки подшипников (228A).

o Заглушка маслозаливного отверстия (113A).
o Заглушка отверстия для слива масла (408A).
o Заглушка смотрового отверстия смазчика (408J)
o четыре заглушки соединителей маслянного тумана/консистентной смазки (408H).
o заглушки входа и выхода холодильника масла (408L и 408M) или охладитель масла

2. В моделях MTi , снимите болты крепления подошвы к стойке (370F) и подошву стойки(241).

Техническое обслуживание (продолжение)

Model 3198 i-FRAME Руководство по установке, эксплуатации и техобслуживанию

77
