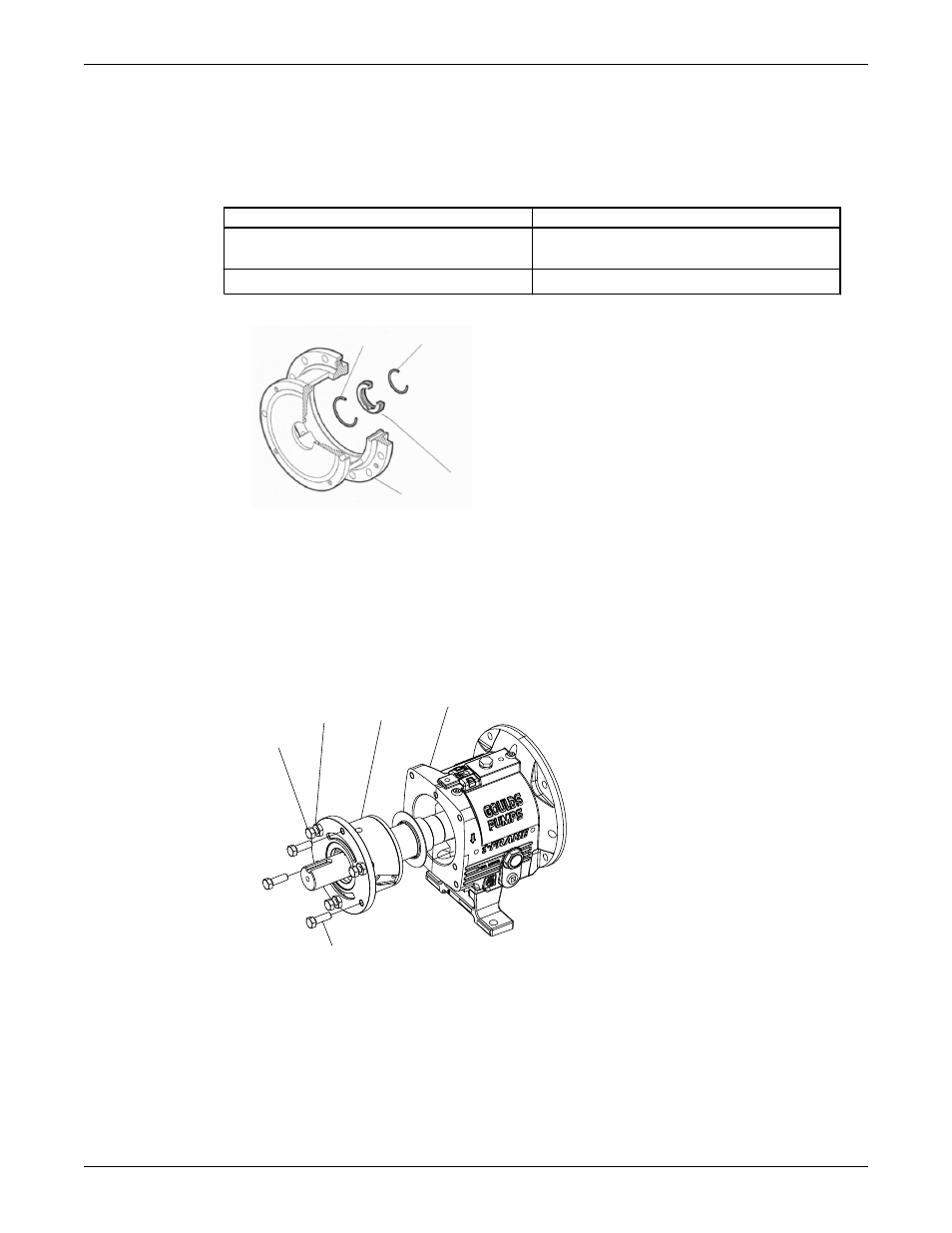

Снятие внутреннего лабиринтного уплотнения для смазки.

Кольцевые прокладки лабиринтного уплотнения входят в состав набора запасных частей модели
3196 а также продаются отдельно.
1. Определите тип посадочного места лабиринтного уплотнения

Табл. 10: Тип посадочного места лабиринтного уплотнения

Модель

Тип посадочного места

STi

Кольцевая прокладка в держателе стойки

подшипника (228A)

MTi

Кольцевая прокладка в держателе стойки.

2. Снимите кольцевую прокладку (497H и 497J) и уплотнение (333A).

497H

497J

333A

108

Разборка привода

Демонтаж приводной части STi MTi

1. Снимите зажимные винты (370C) и освободите стопорные гайки (423).
2. Равномерно затяните домкратные болты (370D) чтобы выдвинуть корпус подшипника (134) из

стойки подшипника (228A).

3. Извлеките узел вала из стойки подшипников (228A).

228A

134

370D

423

370C

4. Снимие домкратные винты (370D) с гайками (423).
5. Снимите кольцевую прокладку корпуса подшипника (496) и подшипник.
6. Снимите упорное кольцо наружного подшипника (361A).

Техническое обслуживание (продолжение)

74

Model 3198 i-FRAME Руководство по установке, эксплуатации и техобслуживанию
