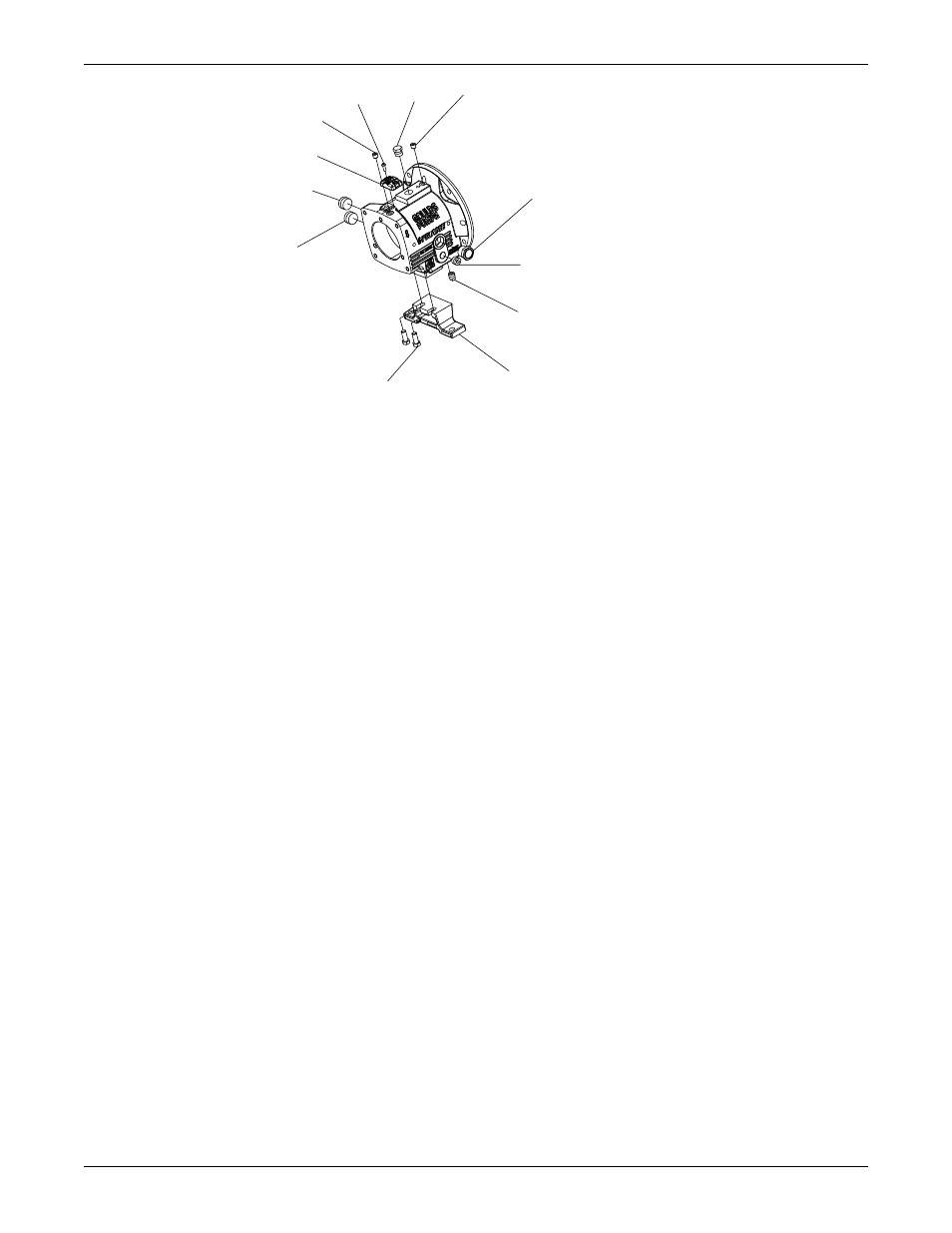

319
408N
408A
241
370F
408N
408W
372T
113A
408W
408M
761B
2. Установите наружный подшипник (112A) на валу (122).
Подлежащий смазыванию подшипник имеет одну защитную шайбу. При установке наружного
подшипника защитная шайба должна быть повернута в сторону рабочего колеса.
a) Проверьте вал (122), чтобы убедиться в его чистоте, правильности размеров и отсутствии
заусенцев.
b) Слегка смажьте посадочное место подшипника тонким слоем масла.
c) Извлеките подшипник (112) из упаковки.
d) Удалите консервант с наружного и внешнего диаметра подшипника (112).
e) Используя индукционную печь с циклом размагничивания, нагрейте подшипник (112) до
достижения внутренним кольцом температуры 230 °F (110 °C).
f) Установите подшипник (112) на валу (122) напротив буртика и затяните контргайку (136)
прежде чем подшипник остынет.
Контргайка предотвращает перемещение подшипника в сторону от буртика вала до
остывания.
g) Снимите контргайку подшипника (136) после остывания подшипника (112).
3. Закрепите пружинную шайбу подшипника (382) на валу (122).
4. Накрутите контргайку (136) на вал (122) и затяните ее.
5. Загните язычок пружинной шайбы в выборку на контргайке.
6. Закрепите стопорное кольцо подшипника (361A) на валу (122).
Убедитесь, что плоская сторона кольца направлена к подшипникам.
7. Покройте внутреннюю поверхность подшипника смазкой.
8. Установите внутренний подшипник (168) на валу (122).
Подлежащий смазыванию подшипник имеет одну защитную шайбу. При установке
встроенного подшипника защитная шайба должна быть повернута в сторону,
противоположную рабочему колесу.
Техническое обслуживание (продолжение)
88
