Размеры печи HhC 1618
Наружные
Высота 13,0” (330 мм)
-- с опорными
-- стойками 17,0” (432 мм)
Ширина 36,0” (914 мм)
Глубина 31,7” (805 мм)
Конвейер
Длина 36,0” (914 мм) или 48” (1219 мм)
Ширина 16,0” (406 мм)
Электрические параметры
Для Северной Америки
1-фазн.
208/240 В перем. тока
50/60 Гц
Потребляемый ток 37 А
Макс. подводимая мощность: 7,5 кВт
3-проводн.
Штепсель по NEMA 6-50P
Макс. защитная блокировка 50 А
Для Европы/Азии (220-240 В перем. тока)
3-фазн.
220-240 В перем. тока
50/60 Гц
Потребляемый ток 23 А
Макс. входная мощность: 7,5 кВт
4-проводн.
Штепсель 4-контактный, по МЭК 60309
Макс. защитная блокировка 30 А
Для Европы/Азии (380-415 В перем. тока)
3-фазн.
380-415 В перем. тока
50/60 Гц
Потребляемый ток 12 А
Макс. входная мощность: 7,5 кВт
5-проводн.
Штепсель 5-контактный, по МЭК 60309
Макс. защитная блокировка 30 А
31,7” (805 mm)
36” (914 mm)
8,5”
(216 mm)
13,0”
(330 mm)
17,0”
(432 mm)
4,0” (102 mm)
48,1” (1222 mm) with 6” (152 mm) extensions
43,0”
(1092 mm)
30,0”
(762 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
8,5”
(216 mm)
13,0”
(330 mm)
21,5”
(546 mm)
8,5”
(216 mm)
13,0”
(330 mm)
34,5”
(876 mm)
13,0”
(330 mm) 31,7” (805 mm)
36” (914 mm)
8,5”
(216 mm)
13,0”
(330 mm)
17,0”
(432 mm)
4,0” (102 mm)
48,1” (1222 mm) with 6” (152 mm) extensions
43,0”
(1092 mm)
30,0”
(762 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
8,5”
(216 mm)
13,0”
(330 mm)
21,5”
(546 mm)
8,5”
(216 mm)
13,0”
(330 mm)
34,5”
(876 mm)
13,0”
(330 mm)
31,7” (805 mm)
36” (914 mm)
8,5”
(216 mm)
13,0”
(330 mm)
17,0”
(432 mm)
4,0” (102 mm)
48,1” (1222 mm) with 6” (152 mm) extensions
43,0”
(1092 mm)
30,0”
(762 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
8,5”
(216 mm)
13,0”
(330 mm)
21,5”
(546 mm)
8,5”
(216 mm)
13,0”
(330 mm)
34,5”
(876 mm)
13,0”
(330 mm)
31,7” (805 mm)
36” (914 mm)
8,5”
(216 mm)
13,0”
(330 mm)
17,0”
(432 mm)
4,0” (102 mm)
48,1” (1222 mm) with 6” (152 mm) extensions
43,0”
(1092 mm)
30,0”
(762 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
8,5”
(216 mm)
13,0”
(330 mm)
21,5”
(546 mm)
8,5”
(216 mm)
13,0”
(330 mm)
34,5”
(876 mm)
13,0”
(330 mm)
31,7” (805 mm)
36” (914 mm)
8,5”
(216 mm)
13,0”
(330 mm)
17,0”
(432 mm)
4,0” (102 mm)
48,1” (1222 mm) with 6” (152 mm) extensions
43,0”
(1092 mm)
30,0”
(762 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
13,0”
(330 mm)
8,5”
(216 mm)
13,0”
(330 mm)
21,5”
(546 mm)
8,5”
(216 mm)
13,0”
(330 mm)
34,5”
(876 mm)
13,0”
(330 mm)

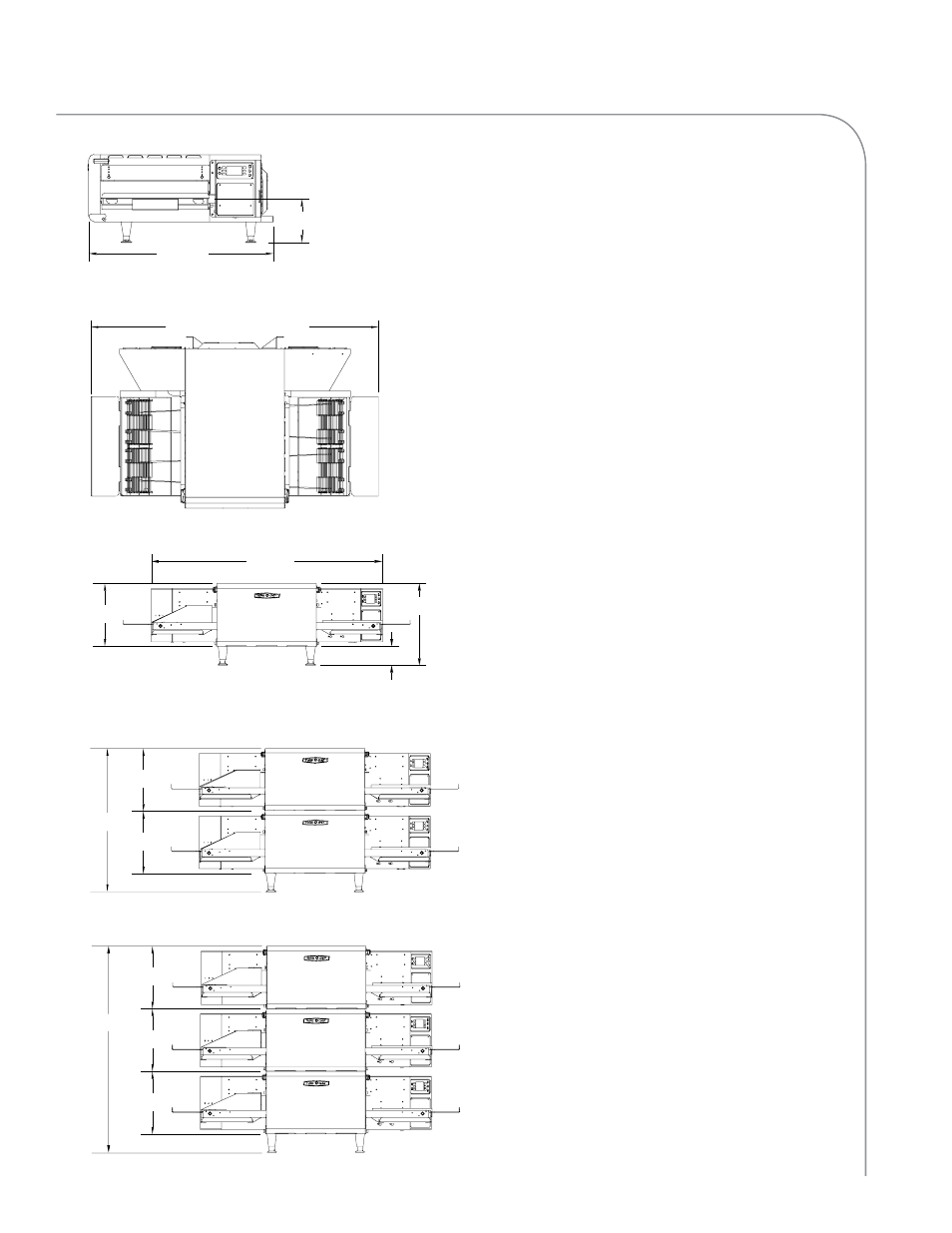

Рис. 1. Размеры печи HhC 1618 - вид сбоку
Рис. 2. Размеры печи HhC 1618 - вид сверху
Рис. 3. Размеры печи HhC 1618 - вид спереди (одинарн.)
Рис. 4. Размеры печи HhC 1618 - вид спереди (двойн.)
Рис. 5. Размеры печи HhC 1618 - вид спереди (тройн.)
